380941

产品分类: 电气测量仪
厂牌: EXTECH INSTRUMENTS
产品描述:
供应商型号: 380941-ND
供应商: Digi-Key
标准整包数: 1

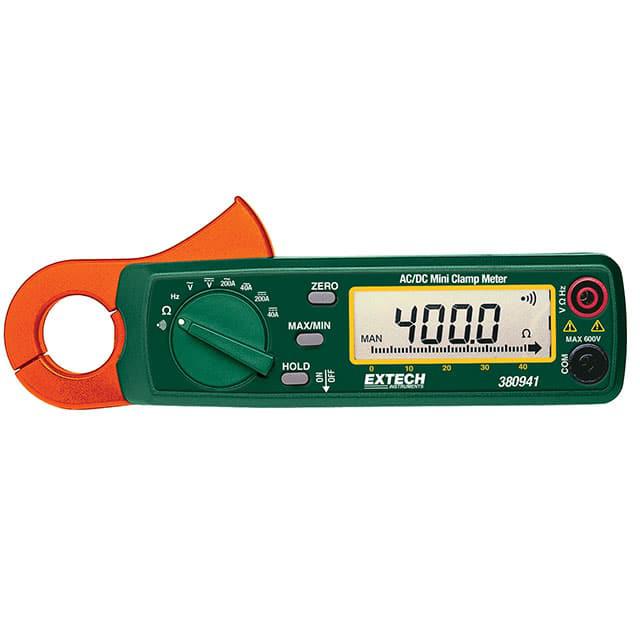

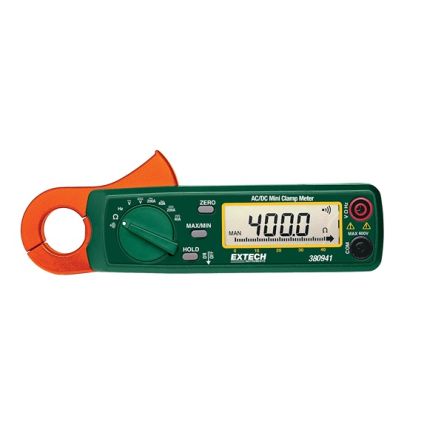

EXTECH INSTRUMENTS 电气测量仪 380941

380941概述

    # Extech Mini Clamp Meters 技术手册

    产品简介


    Extech Mini Clamp Meters 是一款专为低电流测量设计的高性能电子测量工具。它们主要用于准确测量交流(AC)和直流(DC)电流,适用于各种低压电力系统。这些迷你钳形表具备高精度和高分辨率,适用于能源审计、工业和实验室应用等多种场景。
    主要类型和型号
    - 380942: True RMS 30A Mini Clamp Meter
    - 380941: 200A DC/AC Mini Clamp DMM
    - 380947: True RMS DC/AC Mini Clamp Meter
    主要功能和应用领域
    - 测量电流:可用于测量交流和直流电流,适合进行能源使用审计。
    - 高精度和高分辨率:确保数据准确无误。
    - 便携性:体积小巧,方便携带,易于在狭小空间内使用。
    - 安全性:内置过载保护,防止过大的电流损坏设备。

    技术参数


    以下是各型号的主要技术参数:
    | 规格 | 380942 | 380941 | 380947 |
    ||
    | AC电流 | 30A | 200A | 4A/40A/100A/400A |
    | DC电流 | 30A | 40A | 40A/400A |
    | AC电压 | 400V | 400V | — |
    | DC电压 | 400V | 400V | — |
    | 电阻 | — | 400Ω | — |
    | 频率 | — | 10kHz | 10kHz |
    | 尺寸 | 7.2x2.5x1.4"(183x64x36mm) | 7x1.75x1.25"(178x45x32mm) | 7.2x2.5x1.4"(183x64x36mm) |
    | 重量 | 6.2oz (190g) | 6oz (170g) | 6.2oz (190g) |
    主要电气特性
    - 分辨率
    - 380942: AC电流 0.1mA,DC电流 1mA
    - 380941: AC电流 100mA,DC电流 10mA
    - 380947: AC电流 1mA/10mA/100mA/100mA,DC电流 10mA/100mA
    - 精度
    - 380942: ±(2.0%+5d) @ 50/60Hz
    - 380941: ±(1.0% +2d),±(1.0% +2d)
    - 380947: ±(1.5% +3d),±(1.0% +2d)

    产品特点和优势


    1. 高精度和高分辨率:380942 型号提供高达 0.1mA 的分辨率,适用于精确测量低电流。
    2. 大型 LCD 显示屏:带全功能指示,便于读取和操作。
    3. 快速模拟条形图:具有 40 段模拟条形图,便于快速读取数据。
    4. 一键零位校正:简化测量过程,无需手动调整零点。
    5. 大钳口:0.9" (23mm) 的钳口开口,适合不同直径的导线。
    6. 真有效值 (True RMS):推荐用于非正弦波信号的测量,避免测量误差。
    7. 过载保护:最大保护到 400A DC,确保设备安全。
    8. 可选附件:AC 线分离器 (480172) 可以方便地测量带有插头的电源电缆。

    应用案例和使用建议


    应用场景
    - 能源审计:可用于测量和记录设备的能源消耗情况。
    - 工业测试:适用于工厂设备的电流测量和诊断。
    - 实验室研究:实验室环境下进行各种电气特性的研究和测试。
    使用建议
    - 在进行低电流测量时,选择 380942 或 380947 型号,因为它们的分辨率更高。
    - 使用附带的 AC 线分离器可以安全地测量带有插头的电源电缆,避免直接接触高压电路的风险。
    - 定期校准设备,确保测量结果的准确性。

    兼容性和支持


    - 兼容性:这些钳形表可以与其他标准的电气设备兼容,适用于各种电气安装。
    - 支持服务:Extech 提供了证书校准服务(如 380942-NIST),并有相应的配件可供选购。

    常见问题与解决方案


    1. 问:如何进行零位校正?
    - 答:按下“Auto Zero”按钮即可完成零位校正。
    2. 问:测量电流时出现不稳定现象?
    - 答:请检查钳口是否夹紧良好,同时确认所测线路的电流是否在设备的量程范围内。
    3. 问:设备无法开机?
    - 答:请检查电池电量是否充足,或尝试更换新电池。

    总结和推荐


    Extech Mini Clamp Meters 提供了高精度和高分辨率的电流测量能力,适用于多种低压电力系统的测量任务。特别推荐在需要高精度和低电流测量的应用场景中使用。这些钳形表具备强大的功能和可靠性,是进行现场测试和实验的理想工具。总的来说,如果你需要一个可靠的电流测量工具,Extech Mini Clamp Meters 是一个非常不错的选择。

380941参数

参数
零件状态 在售
包装方式 盒装

380941厂商介绍

Extech Instruments是一家成立于1983年的美国公司,专注于设计和制造专业的测试仪器和工具。该公司的产品广泛应用于电气、环境、以及工业领域,为各种专业人士提供精确、可靠的测量解决方案。

Extech Instruments的产品主要分为以下几个类别:
1. 电气测试仪器:包括多用表、钳形表、绝缘电阻测试仪等,用于电气系统的检测和维护。
2. 环境测试仪器:如温湿度计、红外热像仪、空气质量检测仪等,用于监测环境条件。
3. 工业测试仪器:包括压力测试仪、气体检测仪等,用于工业生产过程中的质量控制和安全监测。

Extech Instruments的优势在于:
- 高精度:提供精确的测量结果,满足专业需求。
- 易用性:设计直观,操作简单,便于快速上手。
- 耐用性:产品结构坚固,适合在各种恶劣环境下使用。
- 创新性:不断推出新技术和产品,满足市场变化和客户需求。
- 客户服务:提供全面的技术支持和售后服务,确保客户满意度。

Extech Instruments以其高质量的产品和服务,在专业测试仪器领域享有良好的声誉。

380941数据手册

厂牌 PDF简要描述 下载
EXTECH INSTRUMENTS 电气测量仪 EXTECH INSTRUMENTS 380941 380941数据手册

380941封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 309.9096 ¥ 2593.556
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2593.55
