首页  >  产品百科  >  Y16362K00000T9R

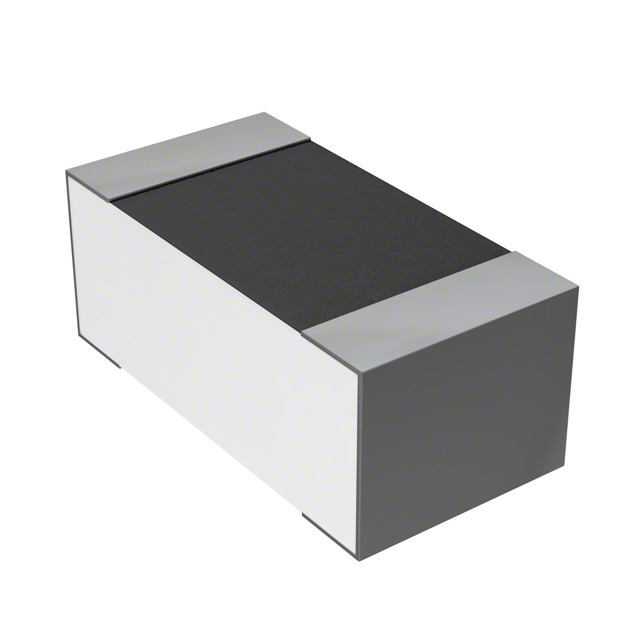

Y16362K00000T9R

产品分类: 其它固定电阻
厂牌: VPG FOIL RESISTORS
产品描述: 2KΩ ±0.01% 100mW ±0.2ppm/℃ 0603 贴片安装 1.6mm*810μm*640μm
供应商型号: 2820478
供应商: 海外现货
标准整包数: 1
VPG FOIL RESISTORS 其它固定电阻 Y16362K00000T9R

Y16362K00000T9R概述

    Vishay Foil Resistors: Ultra High-Precision Surface Mount Chip Resistors

    产品简介


    Vishay Foil Resistors的型号303133至303138系列(超精密表面贴装芯片电阻器,VSMP Z-Foil技术配置)代表了高端精密电阻器的技术前沿。这类电阻器适用于各种高精度应用场景,如航空航天、医疗设备、精密仪器及自动化控制等。它们采用先进的Z-Foil技术制造,提供出色的稳定性和低温度系数电阻(TCR)。

    技术参数


    - 温度系数:0.2 ppm/°C(典型值,-55°C到+125°C,+25°C参考)
    - 公差:±0.01%
    - 功率系数:“ΔR因自加热”:5 ppm于额定功率
    - 额定功率:最高可达400 mW(+70°C时)
    - 负载寿命稳定性:±0.03%(70°C,2000小时,额定功率)
    - 阻值范围:10 Ω 至 75 kΩ
    - 响应时间:<1秒
    - 静电放电(ESD)耐受力:高达25,000 V
    - 瞬态过载:≤0.02%
    - 非感性和非容性设计
    - 噪声电流:-42 dB
    - 无热点设计

    产品特点和优势


    这些电阻器的主要优势在于其极低的温度系数和出色的负载寿命稳定性。特别是,Z-Foil技术大大减少了电阻元件对环境温度变化的敏感性,从而实现超低的TCR和卓越的稳定性。此外,这类电阻器还具有快速热稳定性和非感性设计,使其在高频电路中表现优异。

    应用案例和使用建议


    - 航空航天应用:由于其高可靠性和精确度,适用于航空电子系统中的传感器和控制器。
    - 医疗设备:用于精密仪器,如心电图机和MRI设备,以确保测量结果的高度准确。
    - 自动化控制系统:在复杂工业自动化环境中,可以提供稳定且可信赖的电阻值。
    使用建议:
    - 在焊接过程中避免使用会侵蚀环氧树脂的清洁剂。
    - 推荐使用真空拾取设备进行操作。
    - 建议在电路板设计中留出足够的空间以避免电流路径之间的互感和电容效应。

    兼容性和支持


    - 与现有系统和其他电子元件高度兼容。
    - Vishay Foil Resistors提供详尽的应用工程支持,包括原型验证和定制化需求满足。
    - 产品附带详细的质量控制测试报告,确保每一批次的高品质标准。

    常见问题与解决方案


    1. 如何确保焊接过程中的可靠性?
    - 使用推荐的焊接方法,并避免接触可能导致损坏的清洁剂。

    2. 如何处理静电放电风险?
    - 使用接地良好的工具并确保工作区域的良好接地。
    3. 如何避免电阻器的短时间过载问题?
    - 确保在电路设计阶段充分考虑负载容量,并采用适当的保护措施。

    总结和推荐


    总体而言,Vishay Foil Resistors的303133至303138系列是极高精度和稳定性的理想选择。其超低的温度系数和出色的负载寿命稳定性使其在众多高要求应用中表现出色。强烈推荐这些电阻器给需要高精度和可靠性的工程师和设计师们。如有任何疑问,请联系foilsupport@vpgsensors.com获取更多信息。

Y16362K00000T9R参数

参数
电阻值 2KΩ
精度 ±0.01%
额定功率 100mW
温度系数 ±0.2ppm/℃
长*宽*高 1.6mm*810μm*640μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

Y16362K00000T9R厂商介绍

VPG Foil Resistors是一家全球领先的精密箔电阻器制造商,专注于生产高品质的电阻器产品。公司主营产品包括箔电阻器、薄膜电阻器、金属玻璃电阻器等,广泛应用于工业控制、汽车电子、医疗设备、通信设备等领域。

VPG Foil Resistors的优势在于:
1. 高精度:产品精度高,稳定性好,满足各种精密测量和控制需求。
2. 可靠性:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性。
3. 定制化:提供定制化服务,根据客户需求设计和制造特殊规格的电阻器。
4. 技术支持:拥有专业的技术支持团队,为客户提供全方位的技术支持和解决方案。

总之,VPG Foil Resistors凭借其高品质的产品和专业的服务,赢得了全球客户的信赖和认可。

Y16362K00000T9R数据手册

厂牌 PDF简要描述 下载
VPG FOIL RESISTORS 其它固定电阻 VPG FOIL RESISTORS Y16362K00000T9R Y16362K00000T9R数据手册

Y16362K00000T9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 134.5874
5+ ¥ 120.5903
10+ ¥ 120.5903
20+ ¥ 118.4369
40+ ¥ 116.2835
100+ ¥ 116.2835
500+ ¥ 116.2835
1000+ ¥ 116.2835
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
