首页  >  产品百科  >  Y0706100R000T9L

Y0706100R000T9L

产品分类: 通孔电阻
厂牌: VPG FOIL RESISTORS
产品描述: 100Ω ±0.01% 400mW ±0.2ppm/℃ 6.35mm*2.03mm*7.87mm
供应商型号: 1867919
供应商: 海外现货
标准整包数: 1

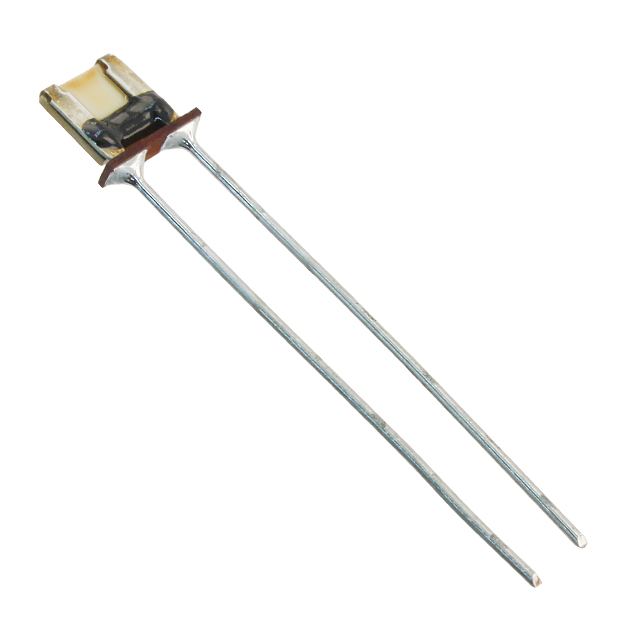

VPG FOIL RESISTORS 通孔电阻 Y0706100R000T9L

Y0706100R000T9L概述

    Ultra High Precision, Z-Foil Audio Resistor: Technical Handbook Overview

    1. 产品简介


    产品类型: Ultra High Precision, Z-Foil Audio Resistor
    主要功能: 低噪声和低失真,适用于音频放大器及高精度测量系统。
    应用领域: 高端音频设备、模拟音频系统、精密仪器仪表。

    2. 技术参数


    - 温度系数电阻(TCR): ±0.05 ppm/°C (0°C 至 +60°C,+25°C 参考值)
    - 额定功率: 0.4 W (在 +70°C 下)
    - 电阻容差: ±0.01%(可提供 ±0.005%)
    - 负载寿命稳定性: 在 +70°C,2000 小时负载寿命内为 ±0.005%
    - 电阻范围: 10Ω 至 100kΩ
    - 静电放电(ESD): ≥ 25000 V
    - 无感、无容设计
    - 上升时间: 1 ns,几乎无振铃现象
    - 电流噪声: RMS 0.010 μV/伏特(< -40 dB)
    - 热电动势(Thermal EMF): 0.05 μV/°C
    - 电压系数(Voltage Coefficient): < 0.1 ppm/V
    - 热稳定时间: < 1 s(在 10 ppm 内达到稳态值)
    - 电感: < 0.08 μH 典型值

    3. 产品特点和优势


    - 低噪声和高线性度: 比传统薄膜电阻和其他材料更优越,减少音频信号失真。
    - 高稳定性: 具有极低的温度系数电阻(TCR),保证长期稳定性和可靠性。
    - 低电流噪声: 独特的Z-Foil技术减少电流噪声,提高音频信号的质量。
    - 无封装设计: "裸Z箔电阻"设计增加了信号处理的清晰度。
    - 定制化服务: 提供非标准值定制服务,满足不同需求。

    4. 应用案例和使用建议


    应用案例:
    VAR Z-Foil Audio Resistor 主要用于高端音频放大器和音频系统中。这种电阻由于其卓越的低噪声和低失真特性,在音频系统中扮演着关键角色。例如,在高保真音响系统中,VAR 用于减少背景噪声和改善音质,特别是在低信号水平的应用中。
    使用建议:
    - 正确安装: 使用VAR电阻时,确保正确的焊接方法,以避免损坏脆弱的引脚。
    - 适当的环境条件: 虽然这些电阻具有出色的热稳定性,但应尽量避免极端温度条件,尤其是在 +125°C 工作温度下长时间运行。
    - 电路设计: 在音频放大器中,选择VAR电阻可以有效减少背景噪声和动态失真,从而显著提升音质。

    5. 兼容性和支持


    VAR Z-Foil Audio Resistor 兼容于广泛的音频设备和精密仪器。如果需要将其与其他设备配合使用,应检查相关设备的技术规范以确保兼容性。Vishay Foil Resistors 提供详尽的技术支持,包括原型制作和特殊应用咨询。请联系 foil@vishaypg.com 获取更多信息。

    6. 常见问题与解决方案


    问题: 如何提高 VAR Z-Foil Audio Resistor 的负载寿命?
    - 解决方案: 保持在额定功率和温度范围内工作,必要时使用散热片辅助降温,以延长负载寿命。
    问题: 如何解决 VAR Z-Foil Audio Resistor 的电流噪声问题?
    - 解决方案: 通过降低工作电流或增加电阻体体积,可以显著减少电流噪声。

    7. 总结和推荐


    综合评估: Ultra High Precision, Z-Foil Audio Resistor 具备出色的低噪声和高线性度,使其成为高端音频设备和精密仪器的理想选择。此外,其优异的热稳定性及高可靠性,使其在恶劣环境下的应用中表现出色。
    推荐使用: 我们强烈推荐使用 Ultra High Precision, Z-Foil Audio Resistor 在需要低噪声和高线性度的应用中,特别是在音频放大器和精密仪器仪表中。

Y0706100R000T9L参数

参数
电阻值 100Ω
精度 ±0.01%
额定功率 400mW
温度系数 ±0.2ppm/℃
长*宽*高 6.35mm*2.03mm*7.87mm
应用等级 工业级
包装方式 散装

Y0706100R000T9L厂商介绍

VPG Foil Resistors是一家全球领先的精密箔电阻器制造商,专注于生产高品质的电阻器产品。公司主营产品包括箔电阻器、薄膜电阻器、金属玻璃电阻器等,广泛应用于工业控制、汽车电子、医疗设备、通信设备等领域。

VPG Foil Resistors的优势在于:
1. 高精度:产品精度高,稳定性好,满足各种精密测量和控制需求。
2. 可靠性:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性。
3. 定制化:提供定制化服务,根据客户需求设计和制造特殊规格的电阻器。
4. 技术支持:拥有专业的技术支持团队,为客户提供全方位的技术支持和解决方案。

总之,VPG Foil Resistors凭借其高品质的产品和专业的服务,赢得了全球客户的信赖和认可。

Y0706100R000T9L数据手册

厂牌 PDF简要描述 下载
VPG FOIL RESISTORS 通孔电阻 VPG FOIL RESISTORS Y0706100R000T9L Y0706100R000T9L数据手册
