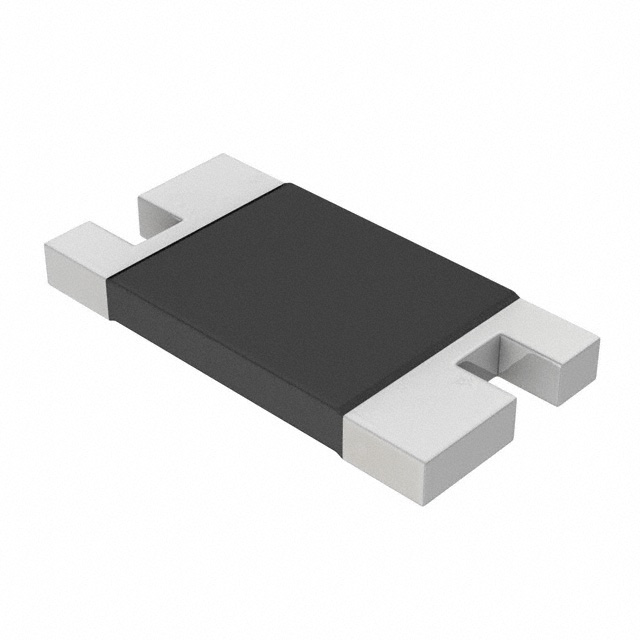

VPG FOIL RESISTORS  Y14870R10000B89R

Y14870R10000B89R概述

    Vishay Foil Resistors CSM Series:高精度电流检测电阻

    产品简介


    Vishay Foil Resistors的CSM系列电阻是基于Bulk Metal®技术制造的表面贴装式金属带电阻,专为精确的电流检测而设计。该系列产品具有从2 mΩ到200 mΩ的宽泛电阻值范围,额定功率最高可达3 W,并具备低至±15 ppm/°C的最大温度系数(TCR)。适用于各类需要高精度电流检测的应用,包括开关电源、线性电源、电源管理、反馈电路、功率放大器、测量仪器以及航空航天系统等。

    技术参数


    - 电阻值范围:2 mΩ到200 mΩ
    - 功率等级:CSM2512型号为1 W;CSM3637型号为3 W(2 mΩ到10 mΩ)、2 W(>10 mΩ到100 mΩ)
    - 最大电流:CSM2512为14 A;CSM3637为38 A
    - 电阻容差:CSM2512为±0.1%(10 mΩ以上);CSM3637为±0.1%(20 mΩ以上)
    - 温度系数:±15 ppm/°C(–55°C到+125°C,+25°C参考)
    - 工作温度范围:-65°C到+170°C
    - 最大工作电压:根据P×R公式计算得出
    - 封装重量:CSM2512为0.09克;CSM3637为0.44克

    产品特点和优势


    CSM系列电阻具备多个独特的技术优势。首先是极低的TCR,保证了在极端温度条件下的稳定性能。其次,该系列的负载寿命稳定性达到了±0.2%,这一数值远优于传统电阻。此外,由于采用了四终端(Kelvin)设计,CSM系列能够提供精准且准确的测量结果。优异的频率响应能力达到50 MHz,适用于多种高频应用场合。

    应用案例和使用建议


    该系列电阻广泛应用于多种电子设备中,如精密电流传感、医疗和测试设备、卫星及航空航天系统等。例如,在线性电源供应系统中,这些电阻可以实现高精度的电流检测和控制,提高系统的整体稳定性和效率。为了充分利用这些电阻的优势,建议用户在组装电路时,确保电阻正确地与电路板焊接,避免任何不必要的热应力导致的性能下降。

    兼容性和支持


    CSM系列电阻提供了无铅和锡铅合金两种终端处理方式,以满足不同的应用需求。制造商提供多种封装形式,包括卷带和片式封装,便于生产和自动化装配。如果需要更深入的技术支持或定制服务,可以通过foil@vpgsensors.com联系工程师团队进行咨询。

    常见问题与解决方案


    1. Q:如何确定最大允许电流?
    - A:最大允许电流根据电阻值和功耗计算得出,公式为I = P/R。具体数值见表1。
    2. Q:产品在极端温度下表现如何?
    - A:CSM系列电阻的工作温度范围从-65°C到+170°C,具有出色的高低温稳定性,能够承受各种恶劣环境。
    3. Q:如何确保长期使用中的稳定性?
    - A:通过特定的后制造操作(PMO),如温度循环、短时过载和加速负载寿命试验,进一步增强其长期稳定性。

    总结和推荐


    综上所述,Vishay Foil Resistors的CSM系列电阻凭借其出色的稳定性和精度,成为精密电流检测应用的理想选择。如果您正在寻找高性能、高可靠性的电阻元件,强烈推荐使用CSM系列电阻。其在高要求环境中表现出色的性能,将显著提升您的电子设备的整体质量和可靠性。

Y14870R10000B89R参数

参数
包装方式 卷带包装

Y14870R10000B89R厂商介绍

VPG Foil Resistors是一家全球领先的精密箔电阻器制造商,专注于生产高品质的电阻器产品。公司主营产品包括箔电阻器、薄膜电阻器、金属玻璃电阻器等,广泛应用于工业控制、汽车电子、医疗设备、通信设备等领域。

VPG Foil Resistors的优势在于:
1. 高精度:产品精度高,稳定性好,满足各种精密测量和控制需求。
2. 可靠性:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性。
3. 定制化:提供定制化服务,根据客户需求设计和制造特殊规格的电阻器。
4. 技术支持:拥有专业的技术支持团队,为客户提供全方位的技术支持和解决方案。

总之,VPG Foil Resistors凭借其高品质的产品和专业的服务,赢得了全球客户的信赖和认可。

Y14870R10000B89R数据手册

厂牌 PDF简要描述 下载
VPG FOIL RESISTORS VPG FOIL RESISTORS Y14870R10000B89R Y14870R10000B89R数据手册

Y14870R10000B89R封装设计

查看详情并下载
Symbol
Footprint
3D Model
