4401-546-000-26

产品分类:
产品描述:
供应商型号: 1601-4401-546-000-26-ND
供应商: Digi-Key
标准整包数: 1
EXCELITAS TECHNOLOGIES  4401-546-000-26

4401-546-000-26概述

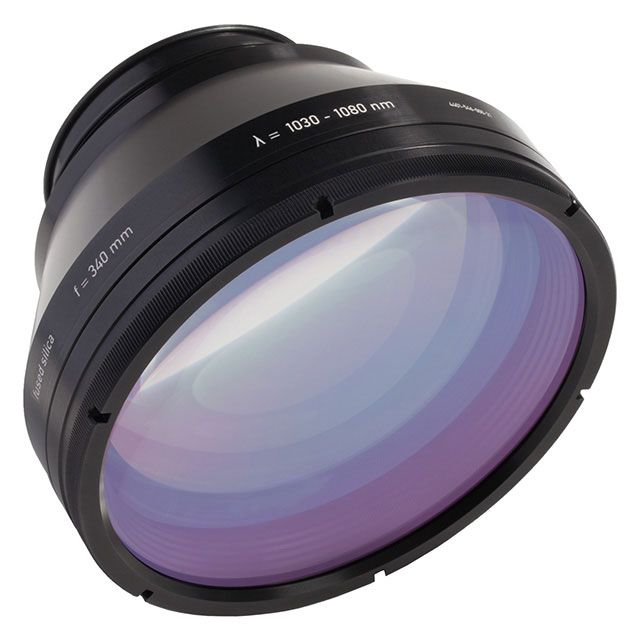

    LINOS F-Theta-Ronar Lens: Technical Overview and Applications

    1. 产品简介


    LINOS F-Theta-Ronar镜头是一款专为高精度激光加工和光学成像系统设计的高性能镜头。该镜头适用于光纤激光打标、激光微加工、激光焊接等领域,能够在高功率密度下保持稳定的聚焦效果,确保精确的激光束控制。LINOS F-Theta-Ronar镜头特别适合需要高质量图像输出和精密定位的应用场合。

    2. 技术参数


    - 设计波长 λ (nm):1064
    - 有效焦距 EFL (mm):340.2
    - 后焦距 BFL (mm):444.5
    - 工作距离 WD (mm):441.6
    - 法兰焦距 FFL (mm):515.0
    - 光束直径 1/e²截断 Øbeam (mm):14.0, 20.0
    - 推荐反射镜距离 m1 (mm):17.0, 25.6
    - 推荐反射镜距离 m2 (mm):28.5, 26.3
    - 机械反射镜距离 m2mechanical (mm):22.5, 20.3
    - 扫描角度 ±θx,y (°):17.7, 15.1
    - 扫描面积(边长)2x 2y (mm²):205 x 205, 176 x 176
    - 光斑直径 Øspot (µm):48, 33
    - 离焦误差(最大偏差)DT (°):12.2, 10.5
    - 总透过率 @ 1030 - 1080nm T (%):> 96
    - 群延迟色散 @ λ GDD (fs²):1162
    - 激光损伤阈值 @ 1064nm, 12ns, 100Hz (J/cm²):40
    - 激光损伤阈值 @ 1030nm, 291fs, 5kHz (J/cm²):0.9
    - 重量 (g):1875
    - 保护玻璃 PG 4401-513-006-00

    3. 产品特点和优势


    LINOS F-Theta-Ronar镜头具有以下独特功能和优势:
    - 高精度和稳定性:设计用于高功率密度下的稳定聚焦,确保在高速扫描过程中的光斑尺寸和形状的一致性。
    - 广泛的工作范围:能够处理从14 mm到20 mm的不同光束直径,适用于多种激光加工应用。
    - 高透射率:总透过率超过96%,保证高效的能量传输。
    - 低离焦误差:最大偏差仅为10.5°,确保光斑位置的一致性。
    - 高激光损伤阈值:在1064nm条件下高达40 J/cm²,确保长时间稳定运行。

    4. 应用案例和使用建议


    - 激光打标:该镜头广泛应用于各种材料上的精细打标,如金属、塑料和陶瓷。建议使用17.7°的扫描角度以获得最佳效果。
    - 激光焊接:用于高功率密度下的激光焊接应用,建议使用20mm直径的光束以达到更高的加工效率。
    - 激光切割:对于需要精细切割的应用,建议使用较低的扫描角度(15.1°),以提高光斑尺寸的一致性和稳定性。

    5. 兼容性和支持


    LINOS F-Theta-Ronar镜头可与市面上常见的激光加工设备和控制系统兼容。制造商提供了全面的技术支持和服务,包括安装指南、操作手册和技术咨询,确保用户能够高效、准确地使用该镜头。

    6. 常见问题与解决方案


    - 问题:如何确定合适的扫描镜位置?
    - 解答:根据镜头手册提供的推荐镜距(m1和m2),选择合适的扫描镜位置,确保光斑质量满足应用需求。
    - 问题:如何优化光斑一致性?
    - 解答:调整扫描角度和光束直径,确保光斑尺寸和形状在扫描场内一致,避免由于离焦误差引起的光斑位置偏移。
    - 问题:如何提高镜头的耐用性?
    - 解答:遵循操作手册中的激光损伤阈值指导,避免过度暴露于高功率激光下,定期检查和维护镜头,确保长期稳定运行。

    7. 总结和推荐


    LINOS F-Theta-Ronar镜头凭借其高精度、稳定性和广泛的适用范围,在激光加工领域具有显著的竞争优势。它不仅能满足各种激光加工应用的需求,还提供了良好的技术支持和维护服务。因此,强烈推荐此产品用于高要求的激光加工项目。
    综上所述,LINOS F-Theta-Ronar镜头是一款在高精度激光加工和光学成像领域表现优异的产品,值得用户信赖和选用。

4401-546-000-26参数

参数
包装方式 盒装

4401-546-000-26厂商介绍

Excelitas Technologies是一家全球领先的光电子产品和技术供应商,专注于为工业、医疗、安全和分析仪器市场提供创新解决方案。公司主营产品包括:

1. 光电探测器:用于检测和测量光信号,广泛应用于医疗成像、安全监控等领域。
2. X射线探测器:用于医学成像和工业检测,如CT扫描和无损检测。
3. 紫外探测器:用于环境监测、水质分析和工业过程控制。
4. 激光器:提供精确的光束输出,用于工业切割、焊接和医疗治疗。
5. LED光源:用于照明、指示和信号传输,具有高效能和长寿命特点。

Excelitas Technologies的优势在于其深厚的技术积累、创新能力和全球服务网络。公司不断推动光电子技术的发展,为客户提供定制化解决方案,以满足其在各种应用场景中对性能、可靠性和成本效益的严格要求。通过持续的研发投入和对市场趋势的敏锐洞察,Excelitas Technologies致力于成为光电子领域的领导者。

4401-546-000-26数据手册

厂牌 PDF简要描述 下载
EXCELITAS TECHNOLOGIES EXCELITAS TECHNOLOGIES 4401-546-000-26 4401-546-000-26数据手册
