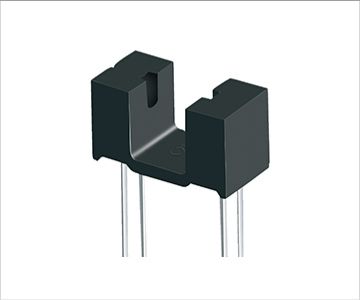

ITR9707

产品分类: 光电传感器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm Through-Beam 5.2mm 15μs DIP-4 通孔安装
供应商型号: 15M-ITR9707 DIP
供应商: 云汉优选
标准整包数: 1
EVERLIGHT/台湾亿光电子 光电传感器 ITR9707

ITR9707概述

    ITR9707 光电遮断器技术手册

    1. 产品简介


    ITR9707 是一款光电遮断器(Opto Interrupter),由 Everlight 生产。它结合了一个红外发射二极管(IR LED)和一个硅光电晶体管,封装在一个带有汇聚光轴的黑色热塑性外壳中。这款产品具有快速响应时间、高灵敏度的特点,并且避免可见光波长,峰值波长为 940nm。

    2. 技术参数


    以下是 ITR9707 的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入端
    | 前向电压 (IF=20mA) 1.2 | 1.5 | V |
    | 反向电流 (VR=5V) 10 | μA |
    | 峰值波长 (IF=20mA) 940 nm |
    | 输出端
    | 集电极暗电流 (VCE=20V) 100 | nA |
    | 集电极-发射极饱和电压 (IC=2mA) 0.4 | V |
    | 转移特性
    | 开启状态集电极电流 (VCE=5V) | 0.5 mA |
    | 上升时间 (VCE=5V, IC=1mA) 15 μs |
    | 下降时间 15 μs |
    绝对最大额定值:
    | 参数 | 符号 | 额定值 | 单位 |
    ||
    | 输入端 |
    | 功率耗散(25°C自由空气温度) | Pd | 75 | mW |
    | 反向电压 | VR | 5 | V |
    | 持续前向电流 | IF | 50 | mA |
    | 输出端 |
    | 功率耗散(25°C自由空气温度) | Pd | 75 | mW |
    | 集电极电流 | IC | 20 | mA |
    | 集电极-发射极电压 | BVCEO | 30 | V |
    | 发射极-集电极电压 | BVECO | 5 | V |
    | 工作温度范围 | Topr | -25~+85| °C |
    | 存储温度范围 | Tstg | -40~+85| °C |
    | 引脚焊接温度 | Tsol | 260 | °C |
    注意: 焊接时间应不超过 5 秒。

    3. 产品特点和优势


    ITR9707 具备以下特点和优势:
    - 快速响应时间: 快速响应时间使得该产品非常适合需要高速响应的应用。
    - 高灵敏度: 高灵敏度保证了检测的准确性,减少了误判的可能性。
    - 环保设计: 无铅设计符合RoHS标准,并且满足REACH要求,有利于环境保护。
    - 精确的光学特性: 峰值波长为940nm,有效避免了可见光干扰。

    4. 应用案例和使用建议


    ITR9707 可应用于多个领域,如:
    - 鼠标复印机
    - 开关扫描仪
    - 软盘驱动器
    - 非接触式开关
    - 直接板上安装
    使用建议:
    - 安装注意事项: 在安装过程中要确保焊点距离环氧体超过 3mm,以防止过度应力导致损坏。
    - 防静电措施: 在操作时使用接地腕带、防静电服装等措施,以防止静电对产品造成损害。

    5. 兼容性和支持


    兼容性:
    - ITR9707 与现有的电路设计高度兼容,适用于多种设备。
    支持:
    - Everlight 提供相应的技术支持和售后服务,确保用户能够顺利地进行安装和调试。

    6. 常见问题与解决方案


    常见问题及解决方法:
    - 问题1:产品在高温环境下无法正常工作。
    - 解决方案: 在设计阶段考虑散热方案,适当降低电流,参考产品规格书中提供的降额曲线。

    - 问题2:产品在高温焊接后性能下降。
    - 解决方案: 使用最低可能的焊接温度,确保焊点距离环氧体超过 3mm。

    7. 总结和推荐


    总体评价:
    ITR9707 是一款高性能、高可靠性的光电遮断器,具有快速响应、高灵敏度、环保设计等特点。它适合于各种工业和消费电子领域。我们强烈推荐此产品给那些需要高性能光电传感器的应用场景。
    感谢阅读本技术手册! 如有任何疑问,请联系我们的技术支持团队。

ITR9707参数

参数
最小工作供电电压 -
波长 940nm
颜色感应 -
光源 -
最大工作供电电压 -
感应距离 5.2mm
感应方式 Through-Beam
输出类型 -
响应时间 15μs
通用封装 DIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

ITR9707数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光电传感器 EVERLIGHT/台湾亿光电子 ITR9707 ITR9707数据手册

ITR9707封装设计

查看详情并下载
Symbol
Footprint
3D Model
