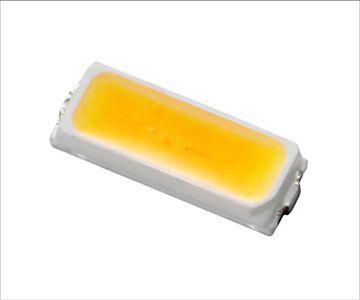

50-217ST/KK5C-H656534Z15/2T

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 120° 无色,白色,透明 SMD,1.4X4MM 4mm(长度)*630μm(宽度)
供应商型号: 50-217ST/KK5C-H656534Z15/2T SMD,1.4X4MM
供应商: 期货订购
标准整包数: 4000
EVERLIGHT/台湾亿光电子 发光二极管 50-217ST/KK5C-H656534Z15/2T

50-217ST/KK5C-H656534Z15/2T概述

    高效中功率LED产品技术手册解析

    一、产品简介


    Everlight的50-217ST/KK5C-HXXXXXXZ15/2T是一款基于表面贴装(SMD)设计的中功率LED,采用PLCC-2封装形式,配备顶视白色发光二极管。该产品具有高亮度输出、宽视角及低功耗的特点,适用于各种照明应用,如普通照明、装饰照明、指示灯和开关灯等。其高显色指数(CRI)与紧凑的设计使其成为市场上理想的照明解决方案。

    二、技术参数


    | 参数名称 | 规格范围 | 单位 | 备注 |
    ||
    | 前向电流(IF) | 150 | mA | 最大值 |
    | 最大功耗(Pd) | 510 | mW
    | 工作温度范围(Topr) | -40 至 +85 | ℃
    | 存储温度范围(Tstg) | -40 至 +100 | ℃
    | 视角 | 120 | °
    | 最大前向电压(VF) | 3.4 | V | IF=150mA |
    | 显色指数(Ra) | 80 IF=150mA |
    | 色温(CCT) | 2700K-6500K | K
    此外,该产品符合RoHS标准,无铅环保设计,并通过REACH法规认证,确保卤素含量低于规定限值。

    三、产品特点和优势


    1. 高效率与高显色指数:显色指数Ra高达80,能提供自然真实的光线效果。
    2. 宽视角设计:120°的广角分布非常适合需要均匀光分布的应用场景。
    3. 兼容多种色温:支持从暖白到冷白等多种色温选择,满足不同场景需求。
    4. 可靠性能:经受住严苛测试条件下的可靠性验证,适应各种恶劣环境。
    5. 紧凑封装:PLCC-2封装,适合空间有限的嵌入式设计。

    四、应用案例和使用建议


    - 室内照明:50-217ST/KK5C-HXXXXXXZ15/2T可广泛用于室内照明,其暖白和中性白版本尤为适合家居照明。
    - 户外装饰:冷白系列是室外装饰照明的理想选择,尤其在建筑轮廓照明中表现优异。
    - 工业控制面板:由于其稳定的性能和高亮度输出,非常适合用于工业仪表盘上的指示灯。
    使用建议:
    - 安装时避免过热环境,建议采取良好的散热措施。
    - 驱动电路中加入适当的保护电阻,防止因电压波动导致的电流异常变化。
    - 在潮湿环境中长时间储存后,应进行适当干燥处理再投入使用。

    五、兼容性和支持


    该产品与其他主流电子元器件兼容良好,支持多种驱动方案,能够无缝集成于各类照明系统中。Everlight公司为客户提供全面的技术支持,包括样品供应、设计咨询和技术文档下载等服务,确保客户快速完成产品选型与测试。

    六、常见问题与解决方案


    | 问题描述 | 解决方法 |

    | LED亮度下降 | 检查驱动电路是否正常,必要时更换更高规格的电容。 |
    | 焊接过程中出现虚焊 | 调整焊接参数,确保焊接时间与温度符合要求。 |
    | 色温偏差较大 | 核对批次号是否匹配,并检查光学系统是否正确安装。 |

    七、总结和推荐


    综上所述,Everlight的50-217ST/KK5C-HXXXXXXZ15/2T是一款性能优越且用途广泛的中功率LED,其高效节能、高显色指数及良好的可靠性使其成为照明领域的理想选择。对于追求性价比和环保设计的客户而言,这款产品无疑是一个值得推荐的解决方案。无论是在家庭、商业还是工业领域,它都能提供卓越的性能和灵活的应用可能性。
    推荐指数:★★★★★

50-217ST/KK5C-H656534Z15/2T参数

参数
视角 120°
透镜类型 -
Vf-正向电压 -
透镜形状 -
波长 -
测试电流 -
显示颜色 无色,白色,透明
长*宽*高 4mm(长度)*630μm(宽度)
通用封装 SMD,1.4X4MM
应用等级 工业级

50-217ST/KK5C-H656534Z15/2T数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 50-217ST/KK5C-H656534Z15/2T 50-217ST/KK5C-H656534Z15/2T数据手册

50-217ST/KK5C-H656534Z15/2T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.1431
库存: 40000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 572.4
