IR204-A

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm 通孔安装 3mm*3mm*5.2mm
供应商型号: 14M-IR204-A
供应商: 云汉优选
标准整包数: 1

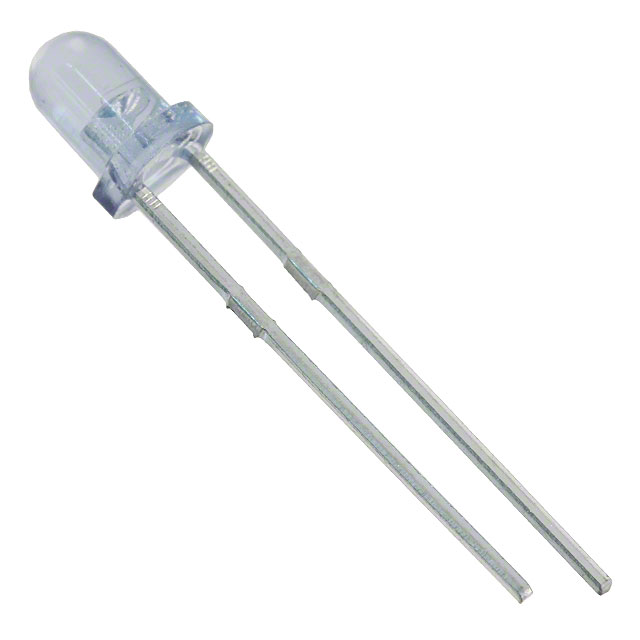

EVERLIGHT/台湾亿光电子 光纤收发器 IR204-A

IR204-A概述

    Everlight IR204-A 3mm Infrared LED 技术手册

    1. 产品简介


    Everlight IR204-A 是一款红外发光二极管(Infrared Emitting Diode),采用蓝色塑料封装。该产品具有高可靠性、高辐射强度等特点,适用于多种红外应用领域。IR204-A 的峰值波长为 940 纳米,能与光电晶体管、光敏二极管和红外接收模块良好匹配。

    2. 技术参数


    IR204-A 的主要技术参数如下:
    - 基本规格
    - 脉冲宽度:≤100 微秒
    - 占空比:≤1%

    - 电气特性
    - 连续正向电流(IF):100 毫安
    - 峰值正向电流(IFP):1 安培
    - 反向电压(VR):5 伏特
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 焊接温度:260°C
    - 功耗:在 25°C 下自由空气温度条件下 150 毫瓦

    - 光学特性
    - 正向电压(VF):20 毫安时 4.0 伏特,100 毫安时 1.2 伏特至 1.5 伏特
    - 辐射强度(Ee):20 毫安时 4.0 毫瓦/球面度,1 安培时 450 毫瓦/球面度
    - 峰值波长(λp):940 纳米
    - 光谱带宽(Δλ):45 纳米
    - 视角(2θ1/2):35 度

    3. 产品特点和优势


    IR204-A 的主要特点包括:
    - 高可靠性:满足严格的可靠性测试要求。
    - 高辐射强度:适合需要高功率输出的应用。
    - 蓝色塑料封装:增强产品的耐用性和抗环境干扰能力。
    - 符合 RoHS 标准:环保材料,安全可靠。
    - 低正向电压:提高能效,降低功耗。

    4. 应用案例和使用建议


    IR204-A 主要应用于以下领域:
    - 自由空间传输系统
    - 需要高功率的红外遥控装置
    - 烟雾探测器
    - 红外应用系统
    使用建议:
    - 在设计电路时,确保正向电流不超过 100 毫安。
    - 使用高温焊锡时,焊接时间不超过 5 秒。
    - 在高湿度环境下工作时,注意产品的防护措施,避免因湿度过高导致的损坏。

    5. 兼容性和支持


    IR204-A 与其他常见的红外传感器和接收模块具有良好的兼容性,可以方便地集成到现有的红外系统中。Everlight 提供全面的技术支持,包括样品测试、定制开发和技术文档。

    6. 常见问题与解决方案


    - 问题:如何确定峰值波长?
    - 解答:查看技术手册中的典型电光特性曲线,确定 20 毫安时的峰值波长约为 940 纳米。
    - 问题:如何控制辐射强度?
    - 解答:通过调整正向电流来控制辐射强度,例如,当正向电流为 100 毫安时,辐射强度可达到 450 毫瓦/球面度。
    - 问题:在高湿度环境下如何保护产品?
    - 解答:使用密封外壳,确保产品不受潮,定期检查并更换损坏的密封部件。

    7. 总结和推荐


    总体而言,Everlight IR204-A 是一款高性能的红外发光二极管,具备高可靠性、高辐射强度和良好的兼容性。它适用于多种应用领域,特别是在需要高功率输出的场合。强烈推荐给对红外技术有需求的设计者和工程师使用。
    通过这份技术手册的内容,我们可以看到 IR204-A 在红外应用领域的广泛适用性和高可靠性。无论是在家用电器还是工业自动化领域,这款产品都表现出色,值得推荐使用。

IR204-A参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
长*宽*高 3mm*3mm*5.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

IR204-A数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 IR204-A IR204-A数据手册

IR204-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.276
50+ ¥ 0.264
250+ ¥ 0.252
库存: 314
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 1.38
