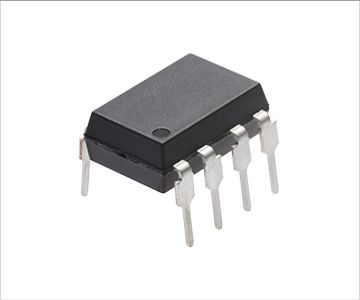

ELR0223

产品分类: 隔离器
厂牌: EVERLIGHT/台湾亿光电子
产品描述:
供应商型号: ELR0223 DIP-8
供应商: 期货订购
标准整包数: 45
EVERLIGHT/台湾亿光电子 隔离器 ELR0223

ELR0223概述

    # ELRX223 系列 7 针 DIP 光功率晶闸管光电耦合器技术手册

    产品简介


    基本介绍
    ELRX223 系列是一类光电耦合器,由 GaAs 红外发光二极管通过光学方式耦合到单片硅随机相位光电晶闸管和主输出晶闸管构成。这类器件主要用于控制交流电压为 115 至 240V 的电感性负载,在家庭电器、工业设备、电机开关、风扇、加热器、电磁阀等领域有着广泛应用。ELRX223 系列提供标准的 8 针 DIP 封装和表面贴装 SMD 版本。
    主要功能
    - 实现电子控制和负载之间的光隔离。
    - 控制交流电压的开闭,适用于电感性负载。
    - 提供低触发电流(IFT=10mA)以减少驱动功耗。
    应用领域
    - 家用电器
    - 工业自动化设备
    - 电机控制(如风扇、加热器)
    - 温度控制和照明系统

    技术参数


    以下是 ELRX223 系列的主要技术参数:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入正向电流 | IF | 无 | 60mA | 无 | mA |
    | 反向电压 | VR | 无 | 6V | 无 | V |
    | 峰值正向电流 | IFP | 无 | 1A | 无 | A |
    | 输出重复峰值关断电压 | VDRM | 无 | 600V | 无 | V |
    | 重复峰值反向漏电流 | IDRM | 无 | 100uA | 无 | mA |
    | 工作温度范围 | TOPR | -40℃ | 无 | 85℃ | ℃ |
    | 隔离电压 | Viso | 无 | 5000VRMS | 无 | VRMS |
    | 互操作性认证 | - | - | UL 和 cUL 认证,VDE 认证,NEMKO,FIMKO |

    产品特点和优势


    特点
    - 高度集成:集成了红外发光二极管和光电晶闸管。
    - 高隔离性:隔离电压高达 5000VRMS,适合高安全性要求的应用。
    - 广泛的工作温度范围:-40℃ 至 85℃,适应恶劣环境。
    - Pb-Free 和 RoHS 合规:环保设计,符合国际标准。
    优势
    - 节能高效:触发电流低至 10mA,显著降低功耗。
    - 强大的负载能力:可处理最大 1.2A 的电流。
    - 多样化封装选项:标准 DIP 封装和表面贴装选择满足不同需求。

    应用案例和使用建议


    应用案例
    ELRX223 系列广泛应用于各种家电和工业设备中,例如冰箱、洗衣机、空调和工业控制设备。在这些场景中,它通过光电隔离实现负载的精确控制。
    使用建议
    - 在设计电路时,确保输入信号的触发电流不小于最小值,避免误触发。
    - 对于高温环境,需注意散热设计以延长使用寿命。
    - 使用过程中避免输入电压超过额定值,以免损坏器件。

    兼容性和支持


    兼容性
    ELRX223 系列支持与多种主流微控制器和电路板的兼容,同时提供标准的 DIP 和 SMD 封装形式,方便用户选择。
    支持信息
    Everlight 提供全面的技术支持,包括数据手册、应用指南和样品申请服务。此外,UL 和 VDE 认证确保了产品的可靠性和安全性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 触发电流不足 | 检查输入电路是否达到最小触发要求 |
    | 温度过高 | 添加散热片或调整散热设计 |
    | 输出不稳定 | 确保负载电流在允许范围内 |

    总结和推荐


    综合评估
    ELRX223 系列光电耦合器以其高性能、高可靠性及多样化的封装选择成为同类产品中的佼佼者。其低触发电流、宽工作温度范围以及高隔离电压使其特别适合于需要高安全性和稳定性的应用场景。
    推荐使用
    我们强烈推荐 ELRX223 系列用于对功耗、效率和可靠性要求较高的家电和工业控制系统。无论是家庭电器还是复杂工业设备,它都能提供卓越的性能和安全保障。

ELR0223参数

参数
数据速率 -
通道数量 -
通用封装 DIP-8
安装方式 通孔安装
包装方式 散装

ELR0223数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 隔离器 EVERLIGHT/台湾亿光电子 ELR0223 ELR0223数据手册

ELR0223封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ ¥ 2.2464
库存: 450
起订量: 45 增量: 45
交货地:
最小起订量为:45
合计: ¥ 101.08
直接购买
加入购物车
