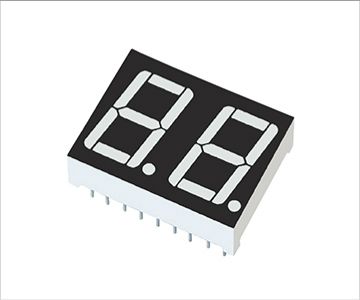

D511SURWB/S530-A3

产品分类: LED显示器件
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 15mcd 7-Segment 红色 14.22mm 通孔安装 25mm(宽度)*19mm(高度)
供应商型号: D511SURWB/S530-A3
供应商: 国内现货
标准整包数: 20
EVERLIGHT/台湾亿光电子 LED显示器件 D511SURWB/S530-A3

D511SURWB/S530-A3概述


    产品简介


    ELD-511SYGWA/S530-E2 是一款通过孔式七段显示器,具有14.22毫米(0.56英寸)的数字高度。这款显示器广泛应用于家庭电器、仪器仪表面板和数字读数显示等领域。其工业标准尺寸、低功耗、按照发光强度分类等特点使其成为各种应用场合的理想选择。此外,它还符合RoHS规范,是一款环保型的产品。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 额定值 | 单位 |
    ||
    | 反向电压 | VR | 5 | V |
    | 正向电流 | IF | 25 | mA |
    | 峰值正向电流(1/10@1KHz脉冲)| IFP | 60 | mA |
    | 功率耗散 | Pd | 60 | mW |
    | 工作温度范围 | Topr | -40 ~ +85 | °C |
    | 存储温度范围 | Tstg | -40 ~ +100| °C |
    | 焊接温度 | Tsol | 260 | °C |
    电光特性(Ta=25°C)
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 发光强度 | Iv | 2.8 | 6.4 mcd | IF=10mA |
    | 主波长 | λp 575 nm | IF=20mA |
    | 主导波长 | λd 573 nm | IF=20mA |
    | 谱带宽 | Δλ 20 nm | IF=20mA |
    | 正向电压 | VF 2.0 | 2.4 | V | IF=20mA |
    | 反向电流 | IR 100 | μA | VR=5V |

    产品特点和优势


    - 工业标准尺寸:易于集成到现有系统中。
    - 低功耗:适合节能应用。
    - 按发光强度分类:可选多种发光强度等级,满足不同需求。
    - Pb Free 和 RoHS 合规:符合环保标准,无铅且不含有害物质。
    - 出色的亮度:在明亮环境中提供可靠的视觉效果。
    - 白色段与灰色表面:提高了显示器的整体外观。

    应用案例和使用建议


    ELD-511SYGWA/S530-E2 适用于多种场合,如家用电器上的数字显示屏、工业仪表板上的读数显示等。为了最大化其性能,可以采取以下建议:
    - 使用环境:在高亮度环境下工作时,确保良好的散热设计以避免过热。
    - 电路设计:确保正向偏置驱动,避免反向电压导致LED损坏。

    兼容性和支持


    ELD-511SYGWA/S530-E2 具有良好的兼容性,适用于大多数标准应用场合。制造商 Everlight 提供了详尽的技术支持和维护服务,包括详细的安装指南和故障排查文档。

    常见问题与解决方案


    1. 问题:如何正确处理静电?
    - 解决方案:佩戴防静电手环,穿着防静电服装,在防静电地板上工作,并使用防静电工具。

    2. 问题:如何避免逆向电压导致的损坏?
    - 解决方案:设计电路时,确保LED始终处于正向偏置状态,避免逆向电压。

    总结和推荐


    ELD-511SYGWA/S530-E2 以其工业标准尺寸、低功耗和环保特性在众多应用中表现出色。它的典型应用包括家庭电器和工业仪表板。尽管发布于2014年,但它依然符合当前的环保要求。对于需要高性能七段显示器的应用,强烈推荐使用此款产品。

D511SURWB/S530-A3参数

参数
字符宽度 -
触碰模式 -
显示模式 -
接口方式 -
显示颜色 红色
显示高度 -
显示宽度 -
字符高度 14.22mm
控制器类型 -
视角 -
显示类型 7-Segment
背光颜色 -
显示尺寸 -
分辨率(pixels) -
发光强度 15mcd
长*宽*高 25mm(宽度)*19mm(高度)
安装方式 通孔安装
包装方式 散装

D511SURWB/S530-A3数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 LED显示器件 EVERLIGHT/台湾亿光电子 D511SURWB/S530-A3 D511SURWB/S530-A3数据手册

D511SURWB/S530-A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
