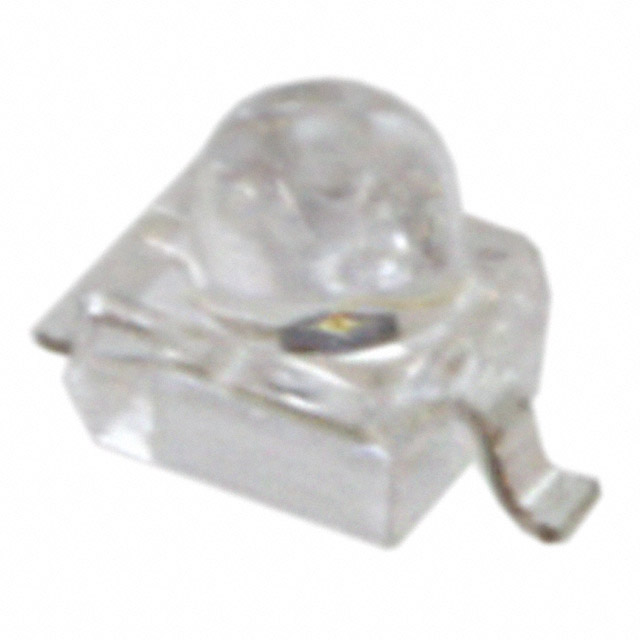

IR91-21C/TR7

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm SMD 贴片安装
供应商型号: 31M-IR91-21C/TR7
供应商: 云汉优选
标准整包数: 10
EVERLIGHT/台湾亿光电子 光纤收发器 IR91-21C/TR7

IR91-21C/TR7概述

    1.9mm 圆形超小型轴向红外发光二极管(IR91-21C)技术手册

    1. 产品简介


    IR91-21C 是一款1.9mm圆形超小型轴向红外发光二极管,由Everlight公司制造。它采用GaAlAs材料,具有小尺寸双端封装、高可靠性、低正向电压、良好的光谱匹配硅光电探测器等特点。该器件特别适用于需要紧凑设计和高效能的场合,广泛应用于光幕传感器、迷你型光幕、软盘驱动器、光电开关和烟雾探测器等领域。

    2. 技术参数


    以下是IR91-21C的技术规格和性能参数:
    - 封装尺寸: 1.9mm圆柱形
    - 绝对最大额定值:
    - 连续正向电流(IF): 65mA
    - 峰值正向电流(IFP): 1.0A
    - 反向电压(VR): 5V
    - 工作温度范围(Topr): -25°C ~ +85°C
    - 存储温度范围(Tstg): -40°C ~ +85°C
    - 焊接温度(Tsol): 260°C(焊接时间≤5秒)
    - 在25°C自由空气温度下的功率耗散(Pd): 130mW
    - 电光特性(Ta=25°C):
    - 辐射强度(Ie): IF=20mA时为3.0~5.0mW/sr
    - 峰值波长(λp): IF=20mA时为940nm
    - 光谱带宽(Δλ): IF=20mA时为45nm
    - 正向电压(VF): IF=20mA时为1.2~1.5V
    - 反向电流(IR): VR=5V时<10μA
    - 视角(2θ1/2): IF=20mA时为25°

    3. 产品特点和优势


    IR91-21C的主要优势包括:
    - 小尺寸双端封装:适用于空间受限的应用。
    - 高可靠性:适用于长时间连续运行。
    - 低正向电压:降低功耗,提高效率。
    - 良好的光谱匹配硅光电探测器:确保高效的光电转换。
    - 环保无铅设计:符合RoHS标准,对环境友好。
    这些特性使IR91-21C在各类光电应用中表现出色,尤其适合在高度集成的设备中使用。

    4. 应用案例和使用建议


    IR91-21C可广泛应用于多种场合,例如:
    - PCB安装的红外传感器
    - 迷你型光幕
    - 软盘驱动器
    - 光电开关
    - 烟雾探测器
    在实际应用中,建议采取以下措施以确保最佳效果:
    - 使用合适的电阻保护LED,避免过流。
    - 遵循存储条件,确保湿度和温度控制在合理范围内。
    - 注意焊接条件,避免应力导致的损坏。
    - 在使用过程中遵循制造商的使用说明,以确保长期稳定运行。

    5. 兼容性和支持


    根据技术手册,IR91-21C具备良好的兼容性,可以与多种电子设备和组件配合使用。厂商提供技术支持和维修服务,以确保用户的使用体验。建议在使用前详细阅读手册中的使用说明和技术要求。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及相应的解决方案:
    - Q: 如何防止过流?
    - A: 用户应添加适当的保护电阻,以限制电流,避免因电压波动引起的电流激增导致烧毁。
    - Q: 如何正确储存?
    - A: 确保在干燥环境下存放,避免开包后超过一定时间未使用的情况,以免受潮影响性能。
    - Q: 焊接过程应注意哪些事项?
    - A: 避免焊接过程中施加压力,遵循规定的焊接温度和时间限制。

    7. 总结和推荐


    IR91-21C是一款高性能的红外发光二极管,适用于多种光电应用。其小巧的设计、高可靠性以及良好的光谱匹配使其在市场上具有较高的竞争力。建议在选择和使用此产品时,仔细参考技术手册中的各项指标和注意事项,以确保设备的最佳性能和寿命。总体而言,IR91-21C是一款值得推荐的产品,适用于各种需要红外光源的应用场合。

IR91-21C/TR7参数

参数
波长 940nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IR91-21C/TR7数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 IR91-21C/TR7 IR91-21C/TR7数据手册

IR91-21C/TR7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.3956
100+ ¥ 0.3159
300+ ¥ 0.2762
1000+ ¥ 0.2463
5000+ ¥ 0.2219
10000+ ¥ 0.2133
58000+ ¥ 0.1992
库存: 50000
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 3.95
