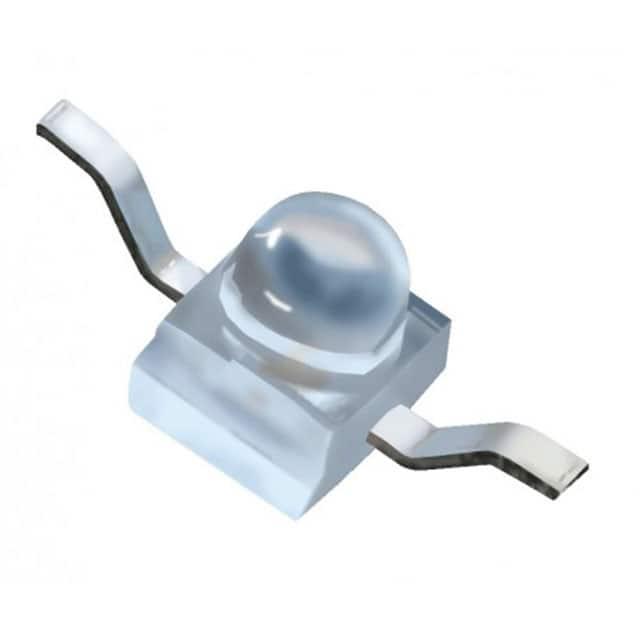

91-21SURC/S530-A3/TR10

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 632nm 25° 2V 20mA 圆形,带圆顶 透明 无色,红色 SMD 标准安装,贴片安装 2.5mm*2mm*2.9mm
供应商型号: REB-LEDIND2074
供应商: 海外现货
标准整包数: 1000
EVERLIGHT/台湾亿光电子 发光二极管 91-21SURC/S530-A3/TR10

91-21SURC/S530-A3/TR10概述

    # SMD A91-21SURC/S530-XX/XXX LED 技术手册

    产品简介


    SMD A91-21SURC/S530-XX/XXX 是一款高性能的表面贴装(SMD)LED。这款LED尺寸小巧,重量轻盈,非常适合用于各种微型应用。它广泛应用于小型指示灯、液晶显示器背光、办公设备指示和背光等多个领域。

    技术参数


    封装与规格
    - 包装形式:12mm胶带包装于7英寸直径卷盘上,适用于自动贴片设备。
    - EIA标准封装。
    - 颜色类型:单色。
    - 材料:无铅。
    - RoHS合规:产品本身符合RoHS标准。
    - REACH合规:符合欧盟REACH法规。
    - 无卤素:溴<900ppm,氯<900ppm,溴+氯<1500ppm。
    绝对最大额定值
    - 反向电压:VR 5V。
    - 正向电流:IF 20mA。
    - 峰值正向电流(1/10 @1KHz):IFP 60mA。
    - 功率耗散:Pd 60mW。
    - 工作温度范围:Topr -40°C ~ +85°C。
    - 存储温度范围:Tstg -40°C ~ +90°C。
    - 静电放电:ESD 2000V。
    - 焊接温度:波峰焊260°C,持续10秒;手工焊350°C,持续3秒。
    光学电特性(Ta=25°C)
    - 发光强度:Iv
    - A2:198至482 mcd
    - A3:400至600 mcd
    - A4:550至820 mcd
    - A5:665至1020 mcd
    - A6:802至1232 mcd
    - 视角:2θ1/2 25°(IF=20mA)
    - 峰值波长:λp 632 nm(IF=20mA)
    - 主波长:λd 624 nm(IF=20mA)
    - 光谱辐射带宽:△λ 20 nm(IF=20mA)
    - 正向电压:VF 2.0至2.4 V(IF=20mA)
    - 反向电流:IR ≤10 μA(VR=5V)

    产品特点和优势


    SMD A91-21SURC/S530-XX/XXX 具有以下优势:
    - 高密度贴装:体积小且重量轻,便于实现更高的装配密度。
    - 精准自动化组装:能够适应自动化设备,提高精度和生产效率。
    - 多应用场景:适用于多种室内小型指示灯和背光源需求。
    - 环保材料:采用无卤素材料,符合RoHS和REACH环保标准。

    应用案例和使用建议


    应用场景
    - 小型室内指示灯。
    - LCD显示器的平板背光。
    - 办公设备中的指示和背光。
    - 电池驱动设备的指示和背光。
    - 音频视频设备的指示和背光。
    - 仪表板和开关的背光。
    - 电信设备的指示和背光。
    使用建议
    - 保护措施:建议客户使用电阻器进行过流保护,以避免电压波动引起的电流变化导致损坏。
    - 存储条件:储存时要保持干燥,避免光照,确保温度和湿度适宜。
    - 焊接条件:采用无铅焊锡,并遵循推荐的焊接温度曲线。
    - 维修指导:焊接后不建议直接维修LED,需要时建议使用双头烙铁。

    兼容性和支持


    SMD A91-21SURC/S530-XX/XXX 可以与大多数标准的自动贴片设备兼容,同时Everlight提供详尽的技术文档和售后服务支持,帮助客户快速解决问题。

    常见问题与解决方案


    常见问题
    1. 过流保护问题:轻微的电压变化可能导致电流突变,从而烧毁LED。
    2. 存储问题:未密封包装的LED在空气中容易吸收湿气,影响性能。
    解决方案
    1. 过流保护:使用适当的电阻器进行保护。
    2. 存储:在打开包装前应保持低温干燥,未使用的LED应及时密封并妥善存放,必要时进行烘烤处理。

    总结和推荐


    总体来看,SMD A91-21SURC/S530-XX/XXX 是一款高度可靠且适用广泛的LED产品。其出色的封装工艺、多样的应用场景以及良好的技术支持使其在市场上具备较强的竞争力。对于需要小型化、高精度及高可靠性的应用场合,推荐使用此款LED。
    通过以上详细分析,我们可以得出结论,SMD A91-21SURC/S530-XX/XXX 是一个值得推荐的产品,尤其适合那些注重产品品质和性能要求的应用场景。

91-21SURC/S530-A3/TR10参数

参数
透镜形状 圆形,带圆顶
波长 632nm
测试电流 20mA
显示颜色 无色,红色
视角 25°
透镜类型 透明
Vf-正向电压 2V
长*宽*高 2.5mm*2mm*2.9mm
通用封装 SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

91-21SURC/S530-A3/TR10数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 91-21SURC/S530-A3/TR10 91-21SURC/S530-A3/TR10数据手册

91-21SURC/S530-A3/TR10封装设计

查看详情并下载
Symbol
Footprint
3D Model
