首页  >  产品百科  >  IR204/H60

IR204/H60

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm 通孔安装
供应商型号: 14M-IR204/H60
供应商: 云汉优选
标准整包数: 1000
EVERLIGHT/台湾亿光电子 光纤收发器 IR204/H60

IR204/H60概述

    3mm 红外发光二极管(IR204/H60)技术手册

    1. 产品简介

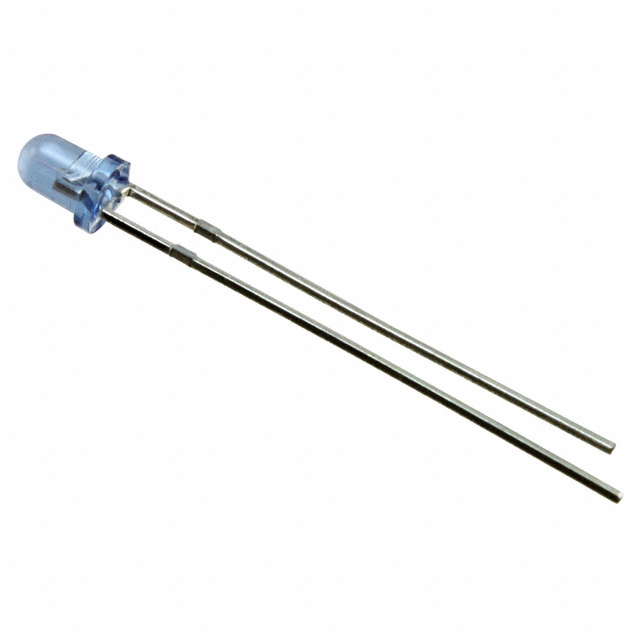

    Everlight公司的红外发光二极管(IR204/H60)是一种高辐射强度的红外LED,封装在蓝色透明塑料壳内。该产品具有高度可靠性,特别适用于需要高强度红外光的应用场景。IR204/H60的主要特点包括:
    - 高辐射强度
    - 主峰波长λp = 940nm
    - 低正向电压
    - 无铅,符合RoHS标准
    该产品主要用于自由空气传输系统、高功率红外遥控单元、烟雾探测器以及其他红外应用系统。

    2. 技术参数


    以下是IR204/H60的技术规格和性能参数:
    - 绝对最大额定值
    - 连续正向电流:100mA
    - 峰值正向电流(脉冲宽度≤100μs,占空比≤1%):1.0A
    - 反向电压:5V
    - 工作温度范围:-40℃ ~ +85℃
    - 存储温度范围:-40℃ ~ +100℃
    - 焊接温度(焊接时间≤5秒):260℃
    - 在25℃以下自由空气中散热的功率耗散:150mW
    - 电光特性(Ta=25℃)
    - 辐射强度(If=20mA):4.0 ~ 7.0 mW/sr
    - 辐射强度(If=100mA):≤ 35 mW/sr
    - 主峰波长(If=20mA):940nm
    - 光谱带宽(If=20mA):45nm
    - 正向电压(If=20mA):1.2 ~ 1.5V
    - 正向电压(If=100mA):1.4 ~ 1.8V
    - 反向电流(VR=5V):≤ 10μA
    - 视角(If=20mA):50°

    3. 产品特点和优势


    - 高辐射强度:IR204/H60提供高辐射强度,适用于各种需要强红外光源的应用场景。
    - 高可靠性:产品通过严格的质量测试,保证长期稳定运行。
    - 环保材料:采用无铅设计,符合RoHS标准,符合环保要求。
    - 宽温度范围:工作温度范围广泛,能够在极端环境下可靠工作。
    - 低正向电压:减少能耗,提高效率。

    4. 应用案例和使用建议


    - 自由空气传输系统:IR204/H60可以在空气环境中进行高效的数据传输。
    - 高功率红外遥控单元:适合用于需要高强度红外信号的遥控设备。
    - 烟雾探测器:可以作为探测器的核心部件,用于火灾预警系统。
    - 其他红外应用系统:适用于各类红外传感设备。
    使用建议:
    - 安装注意事项:在成型引脚时,应避免对LED基座施加过大的应力。安装时应确保PCB孔与LED引脚精确对齐,以防止环氧树脂损坏。
    - 存储注意事项:LED应存储在温度不超过30℃且湿度不超过70%的环境中,最长储存时间为3个月。超过3个月后可存放在密封容器中并填充氮气和吸湿材料。

    5. 兼容性和支持


    - 兼容性:IR204/H60与光电晶体管、光电二极管和红外接收模块兼容。
    - 支持:厂商提供详细的技术文档和安装指南,以及售后服务和技术支持。

    6. 常见问题与解决方案


    - 问题1:如何正确处理静电?
    - 解决方案:使用防静电腕带、防静电鞋带或防静电手套处理LED,所有设备、仪器和机器必须接地,使用离子风机消除LED塑料透镜上的静电。

    - 问题2:如何清洁LED?
    - 解决方案:使用异丙醇在室温下清洁,不要使用超声波清洗。

    7. 总结和推荐


    总体而言,IR204/H60是一款高性能、高可靠性的红外LED,适用于多种应用场景。其独特的特点和优势使其在市场上具备较强的竞争力。强烈推荐使用此产品,尤其是在需要高强度、高可靠性的红外应用场合。
    通过上述详细的描述,可以看出IR204/H60不仅满足基本的功能需求,还在可靠性、环保性和应用多样性方面表现出色。希望本篇文章能帮助用户更好地了解和使用这款产品。

IR204/H60参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

IR204/H60数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 IR204/H60 IR204/H60数据手册

IR204/H60封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.2319
3000+ ¥ 0.2254
33000+ ¥ 0.2188
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 231.9
