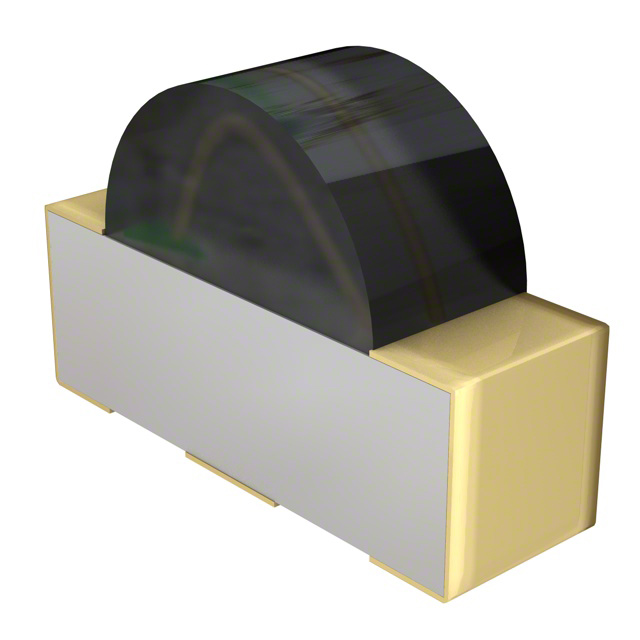

PT12-21B/TR8

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm SMD 贴片安装 3mm*1mm*2mm
供应商型号: 14M-PT12-21B/TR8
供应商: 云汉优选
标准整包数: 2000
EVERLIGHT/台湾亿光电子 光纤收发器 PT12-21B/TR8

PT12-21B/TR8概述

    PT12-21B/TR8 Chip Phototransistor with Right Angle Lens

    产品简介


    PT12-21B/TR8 是一款用于表面贴装(SMD)的小型化光敏晶体管,封装在黑色环氧树脂内,具有球形顶视镜片设计。这种光敏晶体管经过红外发射二极管光谱匹配,适用于多种应用场景,如小型开关、计数器和分拣机、位置传感器及红外应用系统。

    技术参数


    - 绝对最大额定值(Ta=25℃)
    - 集电极-发射极电压 (Vceo): 30V
    - 发射极-集电极电压 (Veco): 5V
    - 集电极电流 (Ic): 50mA
    - 工作温度范围 (Topr): -25 ~ +85℃
    - 储存温度范围 (Tstg): -40 ~ +85℃
    - 焊接温度 (Tsol): 260℃
    - 功耗(25℃时自由空气温度) (Pc): 75mW
    - 光电特性(Ta=25℃)
    - 光谱带宽范围 (λ0.5): 730 ~ 1100nm
    - 峰值灵敏度波长 (λP): 940nm
    - 集电极-发射极击穿电压 (BVceo): 30V
    - 发射极-集电极击穿电压 (BVeco): 5V
    - 集电极-发射极饱和电压 (Vce(sat)): 0.4V
    - 集电极暗电流 (Iceo): 100nA
    - 开态集电极电流 (Ic(on)): 0.30mA

    产品特点和优势


    - 快速响应时间:PT12-21B/TR8 具有快速响应时间,适用于需要高反应速度的应用场景。
    - 高光电敏感度:光谱范围宽,峰值灵敏度为940nm,能够有效感应特定波段的光线。
    - 小结电容:结电容小,有助于提高信号传输效率。
    - 环保材料:无铅(Pb-Free),符合RoHS指令,符合欧盟REACH法规,卤素含量低于规定标准。

    应用案例和使用建议


    - 应用实例:
    - 小型开关:适用于需要精确控制的小型机械开关。
    - 计数器和分拣机:用于自动化的物流和制造流程。
    - 位置传感器:用于机器人和自动化系统的位置检测。
    - 红外应用系统:适用于红外遥控、防盗报警等场景。
    - 使用建议:
    - 使用前确保存储条件合适,避免潮湿影响。
    - 焊接时避免对光敏晶体管施加应力。
    - 按照制造商提供的焊接温度曲线进行焊接,以防止损坏。

    兼容性和支持


    - PT12-21B/TR8 能够与多种电路板和相关电子元件兼容。
    - Everlight公司提供详尽的技术支持和售后服务,确保客户在使用过程中得到全面的帮助。

    常见问题与解决方案


    - 问题1:使用过程中发现电流变化异常。
    - 解决办法:检查外部电路是否稳定,确认是否有足够的保护电阻。
    - 问题2:焊接后出现变形。
    - 解决办法:确保按照推荐的焊接温度曲线操作,避免过热。

    总结和推荐


    PT12-21B/TR8 光敏晶体管以其快速响应时间、高光电敏感度和环保材料等显著特点,在各类红外应用系统中表现出色。无论是小型开关还是复杂的自动化设备,它都能提供稳定的性能。考虑到其优良的品质和广泛的应用领域,我们强烈推荐这款产品给对性能和可靠性有较高要求的用户。

PT12-21B/TR8参数

参数
数据传输速率 -
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 3mm*1mm*2mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PT12-21B/TR8数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 PT12-21B/TR8 PT12-21B/TR8数据手册

PT12-21B/TR8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.1585
6000+ ¥ 0.154
34000+ ¥ 0.1495
库存: 22000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 317
直接购买
加入购物车
