67-22UYSYGC/S530-A5/TR8

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 589nm 120° 2.4V 圆形 无色不扩散 绿色,黄色 SMD 贴片安装
供应商型号: 67-22UYSYGC/S530-A5/TR8
供应商: 国内现货
标准整包数: 2000
EVERLIGHT/台湾亿光电子 发光二极管 67-22UYSYGC/S530-A5/TR8

67-22UYSYGC/S530-A5/TR8概述

    # EVERLIGHT Bi-Color (Multi-Color) Top View LEDs 技术手册解读

    1. 产品简介


    产品类型:双色(多色)表面贴装发光二极管
    主要功能:光学指示、背光、光导管应用
    应用领域:电信设备(电话和传真机的指示灯及背光)、LCD背光、开关与符号显示、通用照明

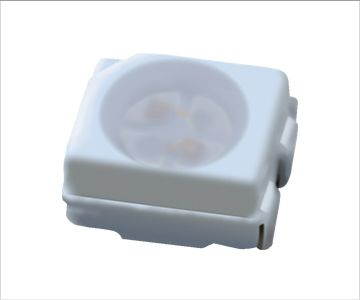

    EVERLIGHT推出的67-22UYSYGC/S530-A5/TR8型号是采用P-LCC-4封装的双色表面贴装LED,具有清晰的白色包装和透明窗口,适合各种高要求应用环境。其创新的内部反射器设计赋予了宽广的视角,优化了光耦合效率,同时满足绿色环保标准(无铅、RoHS合规)。

    2. 技术参数


    | 参数项 | 符号 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |
    |
    | 反向电压 | VR | 5 V |
    | 正向电流(标准色) | IF(UY) | 25 mA |
    | 峰值正向电流 | IFP(UY) | 60 mA |
    | 功耗 | Pd(UY) | 60 mW |
    | 静电放电抗性(HBM) | ESD | 2000 V |
    | 工作温度范围 | Topr | -40 +85 | ℃ |
    | 贮存温度范围 | Tstg | -40 +95 | ℃ |
    光度参数:
    - 主波长(UY):591 nm
    - 主波长(SYG):575 nm
    - 半值视场角:120°
    - 最大发光强度(IF=20mA):UY 120 mcd,SYG 80 mcd
    电压参数:
    - 正向电压(IF=20mA):UY 1.7~2.4 V,SYG 1.7~2.4 V

    3. 产品特点和优势


    1. 环保合规:无铅、RoHS合规,符合绿色制造标准。
    2. 宽视角设计:通过内部反射器优化,提供高达120°的视场角。
    3. 低功耗:仅需20mA的低正向电流即可实现高效能,适用于电池供电的便携设备。
    4. 耐用性强:耐高温(最高85℃)和低温(最低-40℃),适合恶劣环境。
    5. 可焊性良好:支持自动贴装,且可通过回流焊接工艺处理。

    4. 应用案例和使用建议


    应用场景:
    - 背光与指示灯:适用于手机、平板电脑等消费电子产品。
    - 医疗设备:低功耗和高可靠性使其成为医疗领域的理想选择。
    - 工业自动化:高抗温性和强抗震性使该产品适用于工厂环境。
    使用建议:
    - 在使用前确认LED产品密封完好,避免受潮。
    - 操作时,确保LED的正向电流不超过规定值(20~60mA),避免过热损坏。
    - 对于长时间未使用的LED,建议重新进行烘烤处理,以确保长期可靠性。

    5. 兼容性和支持


    此款LED与市面上主流的自动贴片设备兼容,可以无缝集成到现代生产流程中。EVERLIGHT官方提供了完善的技术支持,包括样品请求、定制化设计和售后服务,帮助客户快速导入产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED光亮度不足 | 检查是否超过最大电流限制,必要时调整外部限流电阻。 |
    | 回流焊接后出现偏移 | 确保焊接条件符合制造商规定的温度曲线。 |
    | 存储后LED亮度下降 | 未使用前保持在干燥环境中,若超过存储期限需重新烘烤。 |

    7. 总结和推荐


    总结:
    EVERLIGHT 67-22UYSYGC/S530-A5/TR8是一款高性能、高可靠性的双色LED产品。它不仅具备优异的光学性能,还兼具环保特性与高适应性,适用于多种行业需求。特别是在背光与指示灯领域,其卓越的性能表现值得肯定。
    推荐:
    强烈推荐给对LED产品有较高要求的设计工程师和技术采购人员。无论是在消费电子还是工业领域,这款LED都能为用户提供稳定可靠的光源解决方案。

67-22UYSYGC/S530-A5/TR8参数

参数
透镜形状 圆形
波长 589nm
测试电流 -
显示颜色 绿色,黄色
视角 120°
透镜类型 无色不扩散
Vf-正向电压 2.4V
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装

67-22UYSYGC/S530-A5/TR8数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 67-22UYSYGC/S530-A5/TR8 67-22UYSYGC/S530-A5/TR8数据手册

67-22UYSYGC/S530-A5/TR8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.5743
6000+ ¥ 0.5408
10000+ ¥ 0.5264
22000+ ¥ 0.4929
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1148.6
