D306SURWA/S530-A3

产品分类: LED显示器件
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 6.4mcd 红色 7.62mm 通孔安装 15.5mm*15mm*7.2mm
供应商型号: UA-D306SURWA/S530-A3
供应商: 海外现货
标准整包数: 32
EVERLIGHT/台湾亿光电子 LED显示器件 D306SURWA/S530-A3

D306SURWA/S530-A3概述


    产品简介

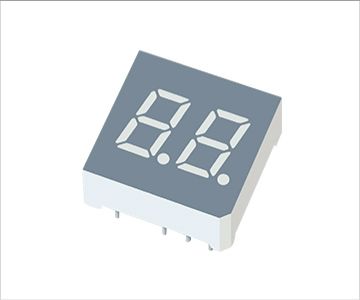

    产品名称:ELD-306SURWA/S530-A3
    产品类型:七段数码管
    主要功能:
    - 显示清晰,适用于各种明亮环境下。
    - 使用白色段和灰色表面设计,提高了可读性。
    - 提供标准工业尺寸,低功耗,适合大规模生产和应用。
    应用领域:
    - 家用电器
    - 仪表盘
    - 数字显示屏

    技术参数


    绝对最大额定值:
    - 反向电压 \( VR \): 5 V
    - 正向电流 \( IF \): 25 mA
    - 峰值正向电流(1/10 @ 1kHz)\( I{FP} \): 60 mA
    - 功率耗散 \( Pd \): 60 mW
    - 工作温度范围 \( T{opr} \): -40 ~ +85 ℃
    - 存储温度范围 \( T{stg} \): -40 ~ +100 ℃
    - 焊接温度(焊接时间 ≤ 5 秒)\( T{sol} \): 260 ℃
    电光特性(Ta=25℃):
    - 发光强度 \( Iv \): 4.0 ~ 6.4 mcd(\( IF \)=10mA)
    - 主峰波长 \( \lambdap \): 632 nm(\( IF \)=20mA)
    - 主导波长 \( \lambdad \): 624 nm(\( IF \)=20mA)
    - 光谱辐射带宽 \( \Delta \lambda \): 20 nm(\( IF \)=20mA)
    - 正向电压 \( VF \): 2.0 ~ 2.4 V(\( IF \)=20mA)
    - 反向电流 \( IR \): ≤ 100 μA(\( VR \)=5V)

    产品特点和优势


    - 工业标准尺寸:易于集成到现有的系统中。
    - 低功耗:提高能效,降低运行成本。
    - 分类发光强度:可以根据具体需求选择合适的发光强度等级。
    - 无铅且符合RoHS标准:环保材料,符合国际环保要求。

    应用案例和使用建议


    应用案例:
    - 家用电器:在微波炉、空调等设备上用于显示当前状态和设置。
    - 仪表盘:汽车仪表盘上的速度表、油量表等显示。
    - 数字显示屏:如银行ATM机、POS终端等。
    使用建议:
    - 在设计时考虑产品的散热问题,以防止因过热导致的损坏。
    - 尽可能避免长时间暴露在极端温度下,以确保长期稳定运行。
    - 使用合适的防静电措施,防止静电对产品的损害。

    兼容性和支持


    该产品与其他标准的七段数码管在接口上是兼容的,可以轻松替换现有的类似产品。厂商提供详细的技术支持和售后服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    常见问题:
    1. 如何防止静电损坏?
    - 解决方案:在处理产品时,佩戴防静电手环,确保所有设备和工具都已接地。使用抗静电材料进行存放和运输。
    2. 产品安装后无法正常显示?
    - 解决方案:检查电路连接是否正确,确认电源电压是否符合产品要求。若问题依旧,联系技术支持寻求进一步帮助。

    总结和推荐


    总体评价:
    - ELD-306SURWA/S530-A3是一款高性能、高可靠性的七段数码管,适用于多种家电和工业设备。其低功耗和良好的环境适应能力使其在市场上具有很强的竞争力。
    - 产品具备标准的工业尺寸和广泛的应用范围,适用于需要清晰、可靠显示的场合。
    推荐使用:
    强烈推荐该产品,尤其对于需要稳定、高效显示解决方案的客户。通过严格的质量控制和丰富的技术文档,Everlight确保其产品能够满足用户的期望并提供出色的性能。

D306SURWA/S530-A3参数

参数
发光强度 6.4mcd
显示尺寸 -
接口方式 -
字符宽度 -
分辨率(pixels) -
显示模式 -
视角 -
字符高度 7.62mm
显示类型 -
显示高度 -
控制器类型 -
显示颜色 红色
触碰模式 -
显示宽度 -
背光颜色 -
长*宽*高 15.5mm*15mm*7.2mm
安装方式 通孔安装
应用等级 工业级
包装方式 散装

D306SURWA/S530-A3数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 LED显示器件 EVERLIGHT/台湾亿光电子 D306SURWA/S530-A3 D306SURWA/S530-A3数据手册

D306SURWA/S530-A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
