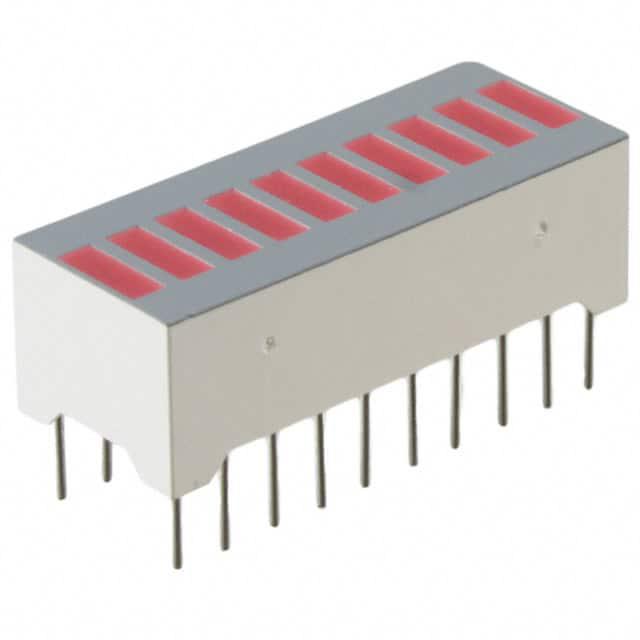

MV57164

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 630nm 带平顶,矩形 红色 通孔安装
供应商型号: LDL-MV57164
供应商: 海外现货
标准整包数: 1
EVERLIGHT/台湾亿光电子 发光二极管 MV57164

MV57164概述

    # 高效节能型条形图显示器件:MV53164、MV54164 和 MV57164

    一、产品简介


    基本描述
    MV53164、MV54164 和 MV57164 是由 Fairchild Semiconductor 公司生产的高效节能型条形图显示器件系列,提供了黄色、高效率绿色和高效率红色三种颜色选择。该系列产品包含 10 个独立的发光段,每段都具有单独的阳极和阴极连接,使得它非常适合用于信号指示和状态显示。条形图显示器件具有堆叠功能,可实现更复杂的视觉效果设计,适用于工业控制、仪器仪表和消费电子等领域。
    主要功能
    - 每段独立控制,提供多种亮度等级。
    - 紧凑型封装设计,适合空间受限的应用场景。
    - 支持快速切换,特别适合多路复用场景。
    - 低功耗设计,适合便携式设备。
    应用领域
    - 工业控制面板
    - 医疗设备监测
    - 家电显示界面
    - 电力监控系统

    二、技术参数


    | 参数 | MV53164 | MV54164 | MV57164 |
    ||
    | 功率消耗 | 750 mW | 750 mW | 750 mW |
    | 引脚间距 | 0.3 英寸 | 0.3 英寸 | 0.3 英寸 |
    | 工作温度范围 | -40°C 至 +85°C | -40°C 至 +85°C | -40°C 至 +85°C |
    | 正向电流(总/单段) | 200 mA / 25 mA | 300 mA / 30 mA | 300 mA / 30 mA |
    | 最大反向电压 | 6.0 V | 6.0 V | 6.0 V |
    | 焊接时间 | 5 秒 | 5 秒 | 5 秒 |
    光学性能
    - 波长范围:黄色 585 nm,绿色 562 nm,红色 630 nm
    - 脉冲发光强度(峰值):710 µcd 至 2500 µcd
    - 动态电阻:26Ω(黄色),12Ω(绿色)

    三、产品特点和优势


    独特功能
    - 端部堆叠:通过连接多个模块,形成更复杂的视觉布局。
    - 快速切换:优化的电路设计支持高达 200 pps 的脉冲频率,适用于动态显示。
    - 低功耗:典型工作条件下功率消耗仅 750 mW,延长设备电池寿命。
    - 高对比度滤光片:兼容多种滤光片以提高显示效果,尤其在强光环境下。
    市场竞争力
    - 多样化的色彩选择满足不同应用场景需求。
    - 符合工业标准的封装尺寸,便于集成到现有设计中。
    - 长使用寿命(典型值 > 50,000 小时),降低维护成本。

    四、应用案例和使用建议


    应用案例
    1. 家用电器显示面板:例如洗衣机和微波炉的运行状态指示。
    2. 医疗监护仪:实时监测患者的生命体征并显示警报信号。
    3. 工厂自动化设备:如 PLC 控制系统的状态反馈。
    使用建议
    - 根据具体应用调整驱动电流和电压,确保最佳亮度和能效。
    - 在高环境光场景下,结合灰色或中性密度滤光片提升可视性。
    - 遵循手册中提供的焊接时间和温度要求,避免损坏器件。

    五、兼容性和支持


    兼容性
    - 与大多数 IC 驱动芯片兼容,例如 LM3914。
    - 支持标准 0.3 英寸 DIP 引脚布局,易于替换其他同类产品。
    技术支持
    Fairchild Semiconductor 提供详尽的技术文档和客户支持服务,包括在线社区、电话咨询和技术培训课程,帮助用户快速上手和解决问题。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示亮度不足 | 增加驱动电流至推荐范围内 |
    | 发热严重 | 确保良好的散热设计 |
    | 蓝屏现象 | 检查是否存在静电干扰或不良接地 |

    七、总结和推荐


    综合评估
    MV53164、MV54164 和 MV57164 系列条形图显示器件凭借其紧凑的设计、高效率和多功能性,成为工业和消费电子领域的理想选择。无论是在稳定性、兼容性还是性价比方面,都表现出色。
    推荐使用
    对于需要清晰、可靠状态指示的应用场合,强烈推荐使用此系列产品。其卓越的性能和广泛的支持网络使其成为设计师的首选。如果您的项目需要多样化的显示功能或需要在苛刻环境中运行,这些器件将是绝佳的选择。

MV57164参数

参数
透镜形状 带平顶,矩形
波长 630nm
测试电流 -
显示颜色 红色
视角 -
透镜类型 -
Vf-正向电压 -
安装方式 通孔安装
零件状态 在售
包装方式 管装
