首页  >  产品百科  >  24-21/G6C-BM1N2L/2A

24-21/G6C-BM1N2L/2A

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 575nm 130° 无色,绿色,透明,黄色 1206
供应商型号: 31M-24-21/G6C-BM1N2L/2A
供应商: 云汉优选
标准整包数: 1

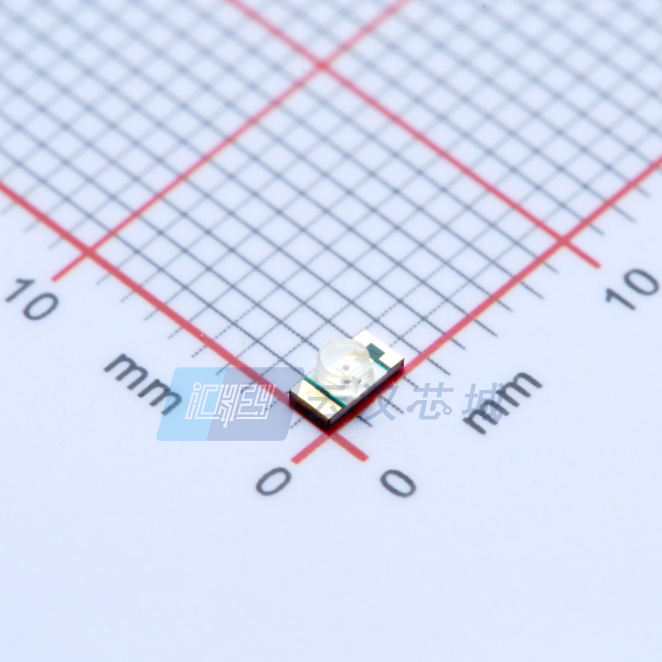

EVERLIGHT/台湾亿光电子 发光二极管 24-21/G6C-BM1N2L/2A

24-21/G6C-BM1N2L/2A概述


    产品简介


    产品类型: SZDSE-241-G08 SMD LED
    主要功能: 这是一款采用铝镓铟磷(AlGaInP)材料制成的单色芯片LED,具有明亮的黄色绿色光。
    应用领域: 这种LED广泛应用于仪表盘和开关的背光、电信设备的指示灯和背光、LCD平板背光以及各种通用场合。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 反向电压 | VR | - | - | 5 | V
    | 正向电流 | IF | - | - | 25 | mA
    | 峰值正向电流 | IFP | - | - | 60 | mA | (1/10 @1KHz) |
    | 功耗 | Pd | - | - | 60 | mW
    | 人体模型静电释放 | ESD | - | - | 2000 | V
    | 工作温度范围 | Topr | -40 | - | +85 | °C
    | 存储温度范围 | Tstg | -40 | - | +90 | °C
    | 焊接温度 | Tsol | - | - | 260 | °C | (回流焊) 10秒 |
    | 液晶显示发光强度 | Iv | 18.0 | - | 45.0 | mcd
    | 峰值波长 | λp | - | 575 | - | nm
    | 主导波长 | λd | 567.5| - | 575.5| nm
    | 视角 | - | - | 130 | - | °

    产品特点和优势


    特点:
    - 采用8毫米带式封装,适用于自动贴片设备。
    - 支持红外和蒸汽相回流焊接工艺。
    - 无铅,符合RoHS标准。
    - 尺寸小巧,重量轻,适合用于微型应用。
    - 发光强度高且稳定,波长一致性强。
    优势:
    - 由于尺寸较小,能够减少电路板面积,提高密度,降低成本并便于存储。
    - 高发光效率和稳定性,使其在各种背光和指示灯应用中表现出色。

    应用案例和使用建议


    应用场景:
    - 车载仪表盘和开关的背光
    - 电话和传真机的指示灯和背光
    - LCD平板显示器的背光
    使用建议:
    - 在组装过程中要确保正确的焊接条件,以避免对LED造成损伤。
    - 使用适当的保护措施,如安装电阻器,防止过电流导致的烧毁现象。

    兼容性和支持


    兼容性:
    - 该产品与自动贴片设备兼容,支持红外和蒸汽相回流焊接。
    支持:
    - 厂商提供详细的使用说明和技术支持,确保客户能够正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过电流导致烧毁 | 安装合适的电阻器进行保护 |
    | 存储不当导致损坏 | 确保在干燥、低温环境下存储 |
    | 焊接过程中出现应力损伤 | 避免加热过程中的机械应力,正确执行焊接步骤 |

    总结和推荐


    综合评估:
    - 该款Everlight SZDSE-241-G08 SMD LED具有出色的光效和稳定性,且体积小,适用于多种紧凑型应用场景。
    - 具备优良的耐热性和抗湿度能力,能在严苛环境中保持稳定性能。
    - 易于集成到自动化生产流程中,提高生产效率。
    推荐:
    - 推荐给需要高效、稳定背光和指示灯应用的设计工程师和制造商,特别是在车载、电信设备等领域。
    - 无论是新手还是有经验的用户,都能通过厂商提供的详细技术文档和支持,快速上手和使用该产品。

24-21/G6C-BM1N2L/2A参数

参数
波长 575nm
测试电流 -
显示颜色 无色,绿色,透明,黄色
视角 130°
透镜类型 -
Vf-正向电压 -
透镜形状 -
通用封装 1206

24-21/G6C-BM1N2L/2A数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 24-21/G6C-BM1N2L/2A 24-21/G6C-BM1N2L/2A数据手册

24-21/G6C-BM1N2L/2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
库存: 0
起订量: 1 增量: 2000
交货地:
最小起订量为:0
合计: $ 0
直接购买
加入购物车
