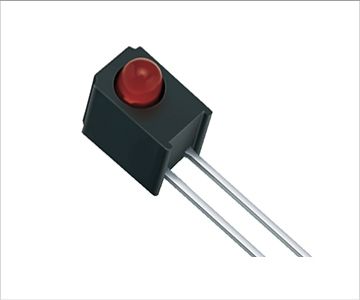

A264B/UY/S530-A3

产品分类: 其他工具
厂牌: EVERLIGHT/台湾亿光电子
产品描述: LED Uni-Color Super Yellow 591nm 2-Pin
供应商型号: AV-E-A264B/UY/S530-A3
供应商: Avnet
标准整包数: 250
EVERLIGHT/台湾亿光电子 其他工具 A264B/UY/S530-A3

A264B/UY/S530-A3概述

    # 产品技术手册:Everlight A264B/UY/S530-A3 系列LED灯

    产品简介


    Everlight推出的A264B/UY/S530-A3系列LED灯是一种高性能、低功耗的指示灯产品,广泛应用于各种电子仪器的度量、功能及位置指示。此系列LED灯由塑料外壳和组合式光源组成,支持多种颜色选择,易于组装和垂直/水平堆叠安装。此外,产品符合RoHS标准,并完全不含卤素(溴含量<900 ppm,氯含量<900 ppm,溴+氯总含量<1500 ppm),确保环保与安全性。

    技术参数


    以下是A264B/UY/S530-A3 LED灯的关键技术规格:
    - 基本参数
    - 发射颜色:明亮黄色
    - 树脂颜色:黄色扩散型
    - 封装材料:AlGaInP(铝镓铟磷)

    - 绝对最大额定值
    - 连续正向电流:25 mA
    - 峰值正向电流(1/10占空比,1kHz):60 mA
    - 反向电压:5 V
    - 功率耗散:60 mW
    - 工作温度范围:-40℃ 至 +85℃
    - 存储温度范围:-40℃ 至 +100℃
    - 焊接温度:260℃,持续5秒

    - 电光特性
    - 正向电压(VF):1.7 V 至 2.4 V(典型值:2.0 V)
    - 反向电流(IR):≤10 µA
    - 光通量(Iv):50 至 100 mcd
    - 视角:60°
    - 主波长(λd):589 nm
    - 峰值波长(λp):591 nm
    - 光谱辐射带宽(△λ):15 nm

    产品特点和优势


    A264B/UY/S530-A3系列LED灯具有以下显著特点:
    - 节能环保:采用高效能设计,支持低功耗运行。
    - 灵活组合:通过不同颜色LED的自由组合,满足多样化的视觉指示需求。
    - 便捷安装:易于装配,可实现水平和垂直堆叠。
    - 多功能性:支持PCB板安装或面板安装,适应性强。
    - 合规性:严格遵守RoHS、REACH法规,同时符合无卤化要求。
    - 耐用可靠:产品性能稳定,在严苛环境下表现优异。

    应用案例和使用建议


    应用场景
    A264B/UY/S530-A3适用于需要高精度指示的电子设备,例如:
    - 工业控制面板
    - 医疗监测设备
    - 家电控制系统
    使用建议
    - 在焊接过程中,请保持焊点与环氧灯珠至少3 mm的距离,避免热应力对LED造成损害。
    - 长时间存储时,尽量在氮气环境中保存,并定期检查密封状态以防止吸湿问题。
    - 使用防静电包装袋存放LED,防止静电放电损坏器件。

    兼容性和支持


    A264B/UY/S530-A3系列LED灯可以与大多数主流电子组件兼容,适配广泛的电路设计需求。Everlight提供详尽的技术支持文档和售后保障服务,帮助客户解决实际应用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度不足 | 检查电路连接是否正确;确认供电电压符合规格要求。 |
    | 焊接后灯珠失效 | 确保焊接温度和时间符合规定;避免过热导致损伤。 |
    | 表面氧化现象 | 清洁时仅使用异丙醇擦拭,并保持干燥环境存放。 |

    总结和推荐


    综上所述,Everlight A264B/UY/S530-A3系列LED灯凭借其卓越的性能、经济的成本以及广泛的应用场景,成为一款极具吸引力的产品。无论是对于初学者还是专业工程师来说,这都是一个值得信赖的选择。如果您正在寻找一款兼顾高效能与低成本的LED解决方案,这款产品无疑是您的理想之选。强烈推荐将此系列LED灯纳入您的设计方案中!

A264B/UY/S530-A3参数

参数
安装方式 通孔安装
包装方式 散装

A264B/UY/S530-A3数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 其他工具 EVERLIGHT/台湾亿光电子 A264B/UY/S530-A3 A264B/UY/S530-A3数据手册

A264B/UY/S530-A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
