首页  >  产品百科  >  PT5529B/L2/H2-F

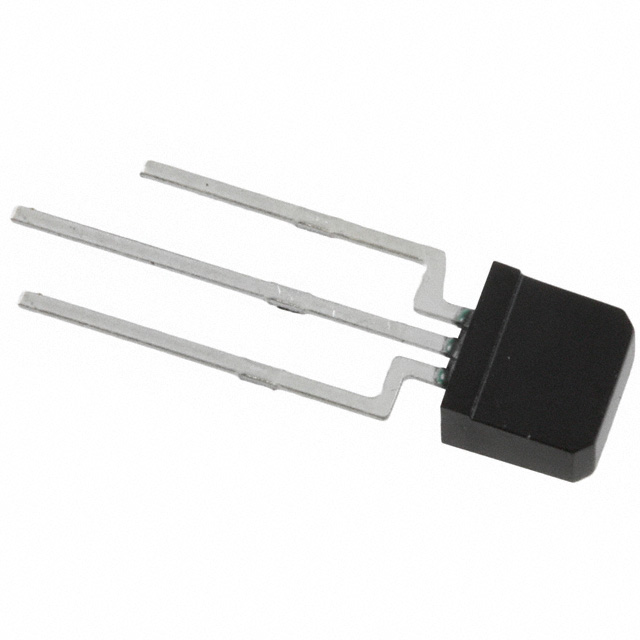

PT5529B/L2/H2-F

产品分类: 光电传感器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm 通孔安装
供应商型号: PT5529B/L2/H2-F 插件
供应商: 期货订购
标准整包数: 500
EVERLIGHT/台湾亿光电子 光电传感器 PT5529B/L2/H2-F

PT5529B/L2/H2-F概述

    文章标题:Everlight PT5529B/L2/H2-F光敏晶体管的技术详解

    1. 产品简介


    Everlight Electronics Co., Ltd. 推出的 PT5529B/L2/H2-F 是一款高灵敏度、高速响应的硅光电晶体管,采用黑色塑料封装设计,具有侧面视窗,适用于多种光学传感和开关应用。该产品专为满足红外发射器的光谱匹配需求而设计,广泛应用于鼠标、光电开关以及光电断路器等领域。由于符合RoHS标准且无铅,PT5529B/L2/H2-F是环保型电子元器件的理想选择。

    2. 技术参数


    以下是PT5529B/L2/H2-F的关键技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-发射极击穿电压 | BVCEO | 30 V |
    | 发射极-集电极击穿电压 | BVECO | 5 V |
    | 饱和压降 | VCE(sat) 0.4 | V |
    | 上升时间 | tr | 15 μs |
    | 下降时间 | tf | 15 μs |
    | 暗电流 | ICEO 100 | nA |
    | 开启状态集电极电流 | IC(on) | 129 1085 | μA |
    | 峰值灵敏度波长 | λp 940 nm |
    | 光谱带宽范围 | λ0.5 | 760 1100 | nm |
    绝对最大额定值:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 引脚焊接温度:≤260°C,焊接时间 ≤5秒
    - 功耗:75mW

    3. 产品特点和优势


    PT5529B/L2/H2-F具备以下显著特点:
    - 快速响应:典型的上升时间和下降时间仅为15μs,适合高频率信号处理。
    - 高灵敏度:峰值灵敏度波长为940nm,非常适合红外光源的匹配。
    - 环保合规:无铅设计且符合RoHS标准,助力绿色制造。
    - 可靠性测试:通过了包括高温存储、冷热冲击、湿热测试等多项严苛可靠性测试,确保长期稳定运行。
    这些特性使得该产品在鼠标传感器、光电开关以及光电断路器中表现优异,成为工业自动化和消费电子领域的优选元器件。

    4. 应用案例和使用建议


    应用案例:
    - 鼠标传感器:利用高灵敏度和快速响应的特点,实时捕捉定位信号。
    - 光电开关:用于非接触式物体检测,尤其在恶劣环境中表现卓越。
    - 光电断路器:实现精确的光信号控制,广泛应用于安全防护系统。
    使用建议:
    1. 在设计光电开关时,需确保红外光源与PT5529B的光谱响应曲线相匹配,以达到最佳灵敏度。
    2. 电路设计中应尽量降低寄生电容的影响,建议采用1kΩ负载电阻以优化响应速度。
    3. 针对高湿度环境,可通过防潮处理延长产品寿命。

    5. 兼容性和支持


    PT5529B/L2/H2-F与其他主流红外LED及控制器具有良好的兼容性,可直接替换市场上同类产品。厂商提供完善的售后支持服务,包括技术文档下载、样品申请及定制化解决方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 响应时间较慢 | 调整电路负载电阻至1kΩ |
    | 灵敏度不足 | 更换匹配的红外光源 |
    | 温度过高导致失效 | 加强散热措施,降低工作温度范围 |

    7. 总结和推荐


    PT5529B/L2/H2-F是一款高性能的光敏晶体管,凭借其快速响应、高灵敏度和环保特性,成为工业和消费电子领域的理想选择。无论是从技术参数还是实际应用效果来看,该产品均表现出色,非常适合需要精确光信号检测的应用场合。
    推荐指数:★★★★★
    总结而言,如果您正在寻找一款兼顾性能与环保的光敏晶体管,PT5529B/L2/H2-F无疑是您的首选。

PT5529B/L2/H2-F参数

参数
感应距离 -
响应时间 -
颜色感应 -
最大工作供电电压 -
输出类型 -
波长 940nm
光源 -
最小工作供电电压 -
感应方式 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT5529B/L2/H2-F数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光电传感器 EVERLIGHT/台湾亿光电子 PT5529B/L2/H2-F PT5529B/L2/H2-F数据手册

PT5529B/L2/H2-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.7838
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 391.9
