QTLP630C-2TR

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子

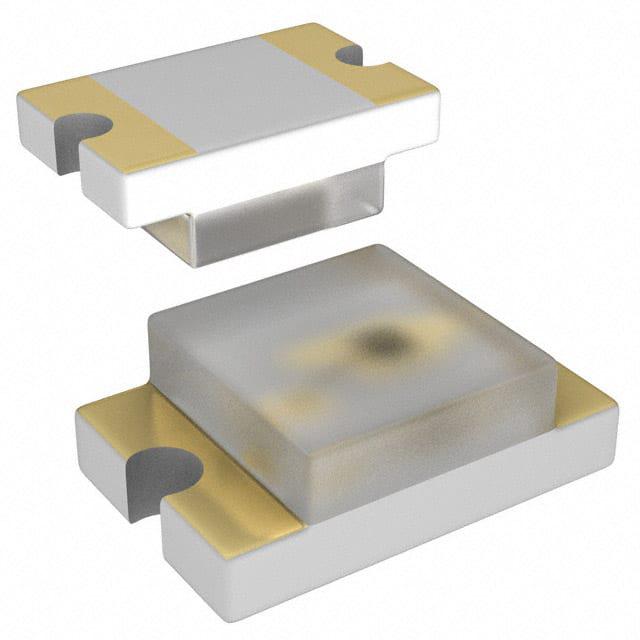

产品描述: 635nm 140° 2V 20mA 带平顶,矩形 透明 无色,红色 0805 标准安装,贴片安装 2mm*1.25mm*1.2mm
供应商型号:
供应商:
标准整包数: 0
EVERLIGHT/台湾亿光电子 发光二极管 QTLP630C-2TR

QTLP630C-2TR概述

    QTLP630C-X 表面贴装LED灯技术手册

    产品简介


    QTLP630C-X 系列表面贴装LED灯(标准亮度 0805)是Fairchild半导体公司生产的高效能发光二极管,适用于各种背光和面板照明应用。这些LED灯具备小型封装、宽视角和防水特性,适合在键盘背光、按钮背光和液晶屏背光等领域广泛应用。

    技术参数


    - 封装尺寸:长2.0mm × 宽1.25mm × 高1.1mm
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +90°C
    - 正向电流(IF):30mA
    - 峰值正向电流(IFM):160mA (黄色), 160mA (绿色), 160mA (蓝色), 180mA (红),100mA (蓝)
    - 反向电压(VR):5V
    - 最大功率耗散(PD):84mW (红色), 84mW (黄色), 84mW (绿色), 72mW (红色), 135mW (蓝色)

    产品特点和优势


    1. 小封装:尺寸为2.0mm × 1.25mm × 1.1mm,便于集成。
    2. 宽视角:140°,确保光线均匀分布。
    3. 防水光学材料:采用水清光学材料,保证光效稳定。
    4. 防潮包装:增强产品的长期可靠性。
    5. 多种颜色选择:提供红色、黄色、绿色、蓝色和红外线(AlGaAs红),满足不同需求。

    应用案例和使用建议


    - 键盘背光:推荐用于键盘上的按键背光,以提高夜间使用的可见度。
    - 按钮背光:适用于需要背景照明的按钮,提升用户体验。
    - 液晶屏背光:作为LCD背光源,可以提供均匀且明亮的显示效果。
    使用建议:
    1. 热管理:在高密度布局或长时间点亮的情况下,注意LED的散热设计,以避免过热导致性能下降。
    2. 布线布局:在PCB设计时,合理布置电路以减少电磁干扰(EMI)。

    兼容性和支持


    - 兼容性:QTLP630C-X LED灯广泛适用于各类工业标准PCB,易于集成到现有的系统中。
    - 支持和服务:Fairchild半导体提供全面的技术支持和售后服务,帮助客户解决使用过程中的任何问题。

    常见问题与解决方案


    1. 问题:如何判断LED的正负极?
    解决办法:根据手册中的图示标记(POLARITY MARK),-2, -3, -4和-B为阴极(-),而-7为阳极(+)。

    2. 问题:如何处理焊接过程中出现的不良焊接点?
    解决办法:重新预热PCB,使用正确的焊接温度曲线(如推荐的260°C,5秒最大焊接时间)。

    总结和推荐


    总体而言,QTLP630C-X 系列表面贴装LED灯凭借其卓越的性能、小巧的体积和广泛的适用性,在背光和面板照明领域表现出色。建议在需要高可靠性和良好光效的应用中优先选用。如果你正在寻找一款适用于多种场景的高性能LED灯,QTLP630C-X系列绝对是一个值得考虑的选择。

QTLP630C-2TR参数

参数
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 635nm
测试电流 20mA
显示颜色 无色,红色
视角 140°
透镜类型 透明
长*宽*高 2mm*1.25mm*1.2mm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTLP630C-2TR数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 QTLP630C-2TR QTLP630C-2TR数据手册
