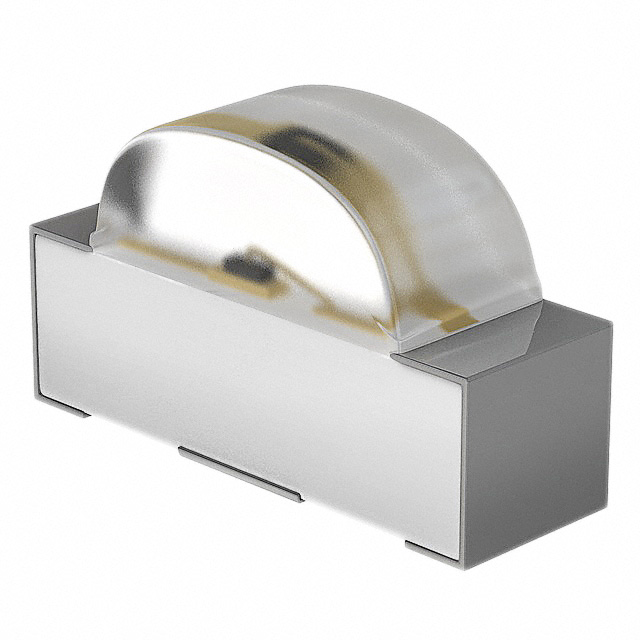

QTLP610C4TR

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 570nm 120° 2.1V 20mA 带圆顶,矩形 透明 无色,绿色 SMD 标准安装,贴片安装 3mm*2mm*1.1mm
供应商型号: 638-QTLP610C4
供应商: Mouser
标准整包数: 1
EVERLIGHT/台湾亿光电子 发光二极管 QTLP610C4TR

QTLP610C4TR概述


    产品简介


    表面贴装LED灯(Surface Mount LED Lamp)是一种采用标准亮度设计的直角表面安装型芯片LED。这类LED特别适用于需要侧面发光的应用场景。它们的特点在于体积小、视角宽广,使其成为消费电子产品、工业控制以及其他领域的理想选择。具体型号包括QTLP610C-2红光(Her)、QTLP610C-3黄光、QTLP610C-4绿光、QTLP610C-7红光(AlGaAs)以及QTLP610C-B蓝光。

    技术参数


    绝对最大额定值
    - 连续正向电流 (IF): 30 mA
    - 峰值正向电流 (IFM):
    - QTLP610C-2, -3, -4, -B: 160 mA
    - QTLP610C-7: 180 mA
    - 反向电压 (VR): 5 V
    - 功耗 (PD):
    - QTLP610C-2, -3, -4, -B: 84 mW
    - QTLP610C-7: 72 mW
    - QTLP610C-B: 135 mW
    - 工作温度范围 (TOPR): -40°C 至 +85°C
    - 存储温度范围 (TSTG): -40°C 至 +90°C
    - 焊接时间 (TSOL): 260°C 下 5 秒
    电气/光学特性
    - 最小发光强度 (IV):
    - QTLP610C-2: 3 mcd
    - QTLP610C-3: 3 mcd
    - QTLP610C-4: 5 mcd
    - QTLP610C-7: 10 mcd
    - QTLP610C-B: 15 mcd
    - 最大正向电压 (VF):
    - QTLP610C-2, -3, -4, -B: 2.8 V
    - QTLP610C-7: 2.4 V
    - QTLP610C-B: 4.5 V
    - 波长:
    - QTLP610C-2 (红光): λP = 635 nm, λD = 630 nm
    - QTLP610C-3 (黄光): λP = 585 nm, λD = 590 nm
    - QTLP610C-4 (绿光): λP = 565 nm, λD = 570 nm
    - QTLP610C-7 (红光): λP = 660 nm, λD = 645 nm
    - QTLP610C-B (蓝光): λP = 430 nm, λD = 465 nm
    - 观看角度 (2Θ1/2): 120°


    产品特点和优势


    这款表面贴装LED灯具有以下显著特点和优势:
    - 小巧体积:外形尺寸仅为 3.0(L) x 2.0(W) x 1.0(H) mm,适合狭小空间安装。
    - 宽广视角:提供 120° 的观看角度,适用于需要大范围视觉效果的应用场景。
    - 防水清透光学:提供清晰的光束路径,确保光输出的质量。
    - 防潮包装:防止潮湿环境下的损坏,延长使用寿命。
    - 批量供应:以8mm宽的带盘形式供货,每盘装2000个单元,便于大规模生产和装配。

    应用案例和使用建议


    应用案例:
    - LCD边光照明:用于背光源时,确保显示器边缘均匀发光。
    - 卡边缘照明:为广告牌或标识卡提供边缘照明。
    使用建议:
    - 确保焊接温度不超过260°C,以避免材料损坏。
    - 考虑LED的散热设计,特别是在高电流使用时,以保持工作温度在安全范围内。
    - 注意正负极性标记,避免错误连接。

    兼容性和支持


    - 兼容性:与标准印刷电路板(PCB)图案兼容,便于直接焊接。
    - 支持和维护:Fairchild Semiconductor Corporation 提供详细的使用说明和焊接指导,并且可以根据需求提供技术支持。

    常见问题与解决方案


    - 问题1:如何正确区分正负极?
    - 解决方案:通过符号 "+ -" 和标记确定,负极用于 -2, -3, -4, 和 -B,正极为 -7。

    - 问题2:如何确定正确的焊接温度?
    - 解决方案:遵循推荐的焊接温度曲线,确保温度不超过260°C,并且保持时间不超过5秒。

    总结和推荐


    这款Fairchild Semiconductor生产的表面贴装LED灯凭借其小巧的体积、宽广的视角和可靠的防水防潮性能,非常适合多种应用场景。尤其适合用于LCD边光照明和广告牌边缘照明,这些应用需要高强度、高亮度的照明效果。综合其稳定性和可靠性,推荐给需要高品质照明解决方案的用户。总的来说,这款产品在市场上具备较强的竞争力,是值得信赖的选择。

QTLP610C4TR参数

参数
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 带圆顶,矩形
波长 570nm
测试电流 20mA
显示颜色 无色,绿色
视角 120°
长*宽*高 3mm*2mm*1.1mm
通用封装 SMD
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTLP610C4TR数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 QTLP610C4TR QTLP610C4TR数据手册

QTLP610C4TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.483 ¥ 4.0814
10+ $ 0.2806 ¥ 2.3711
100+ $ 0.1254 ¥ 1.0592
1000+ $ 0.1091 ¥ 0.9217
2000+ $ 0.094 ¥ 0.794
10000+ $ 0.0853 ¥ 0.721
50000+ $ 0.0767 ¥ 0.6477
100000+ $ 0.0735 ¥ 0.6211
库存: 52
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.08
