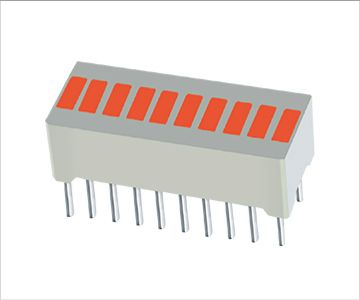

B1001SDRWB/S530-A3

产品分类: LED显示器件
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 8.9mcd 红色 通孔安装
供应商型号: B1001SDRWB/S530-A3
供应商: 国内现货
标准整包数: 19
EVERLIGHT/台湾亿光电子 LED显示器件 B1001SDRWB/S530-A3

B1001SDRWB/S530-A3概述

    ELB-1001SDRWB/S530-A3 Pattern Display 技术手册

    1. 产品简介


    ELB-1001SDRWB/S530-A3 是一种通过孔式安装的图案显示器件,专为视距达7米的应用而设计。该产品具备出色的明亮环境下可靠性,适用于各种室内和室外应用环境。其设计旨在提供优异的视觉效果和耐用性。

    2. 技术参数


    ELB-1001SDRWB/S530-A3 的技术规格如下:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 反向电压 | 5 | - | - | V | Ta=25℃ |
    | 正向电流 | - | 25 | - | mA | Ta=25℃ |
    | 峰值正向电流(占空比1/10 @ 1kHz) | - | 60 | - | mA | Ta=25℃ |
    | 功率耗散 | - | - | 60 | mW | Ta=25℃ |
    | 操作温度范围 | -40 | - | +85 | ℃ | Ta=25℃ |
    | 存储温度范围 | -40 | - | +100 | ℃ | - |
    | 焊接温度(焊接时间≤5秒) | - | - | 260 | ℃ | - |
    | 发光强度 | 4.0 | 8.9 | - | mcd | IF=10mA |
    | 主波长 | - | 650 | - | nm | IF=20mA |
    | 主导波长 | - | 639 | - | nm | IF=20mA |
    | 谱辐射带宽 | - | 20 | - | nm | IF=20mA |
    | 正向电压 | - | 2.0 | 2.4 | V | IF=20mA |
    | 反向电流 | - | - | 100 | µA | VR=5V |

    3. 产品特点和优势


    - 工业标准尺寸:适用于大多数标准电路板设计。
    - 低功耗:适合需要长时间工作的应用,减少能耗。
    - 分类发光强度:不同发光强度的产品可用于不同的应用场景。
    - 无铅且符合RoHS标准:环保设计,满足现代电子产品要求。

    4. 应用案例和使用建议


    - 家用电器:如洗衣机、微波炉等显示屏。
    - 仪表盘:汽车、工业设备上的指示灯。
    - 数字读出显示器:实验室仪器、控制面板等。
    使用建议:
    - 在高亮环境下,确保产品正确安装以获得最佳视觉效果。
    - 安装时要注意避免静电损伤,使用防静电措施。

    5. 兼容性和支持


    - 兼容性:适合大多数标准电路板设计。
    - 支持和服务:Everlight 提供详尽的技术支持文档及客户服务热线,帮助客户解决问题。

    6. 常见问题与解决方案


    - 问题一:LED灯不亮。
    - 解决方案:检查正负极连接是否正确,确认供电电压是否符合要求。
    - 问题二:LED灯闪烁不稳定。
    - 解决方案:检查电源线路是否稳定,适当增加电容滤波。
    - 问题三:LED灯发光强度不足。
    - 解决方案:调整驱动电流至推荐范围,确保散热良好。

    7. 总结和推荐


    ELB-1001SDRWB/S530-A3 是一款高性能的通过孔式安装的图案显示器件,适用于多种应用场合。其出色的设计、低功耗和良好的可靠性使其在市场上具有很强的竞争力。我们强烈推荐使用这款产品,特别是对于需要高性能和可靠性的应用场合。

B1001SDRWB/S530-A3参数

参数
显示高度 -
显示类型 -
触碰模式 -
字符高度 -
字符宽度 -
发光强度 8.9mcd
接口方式 -
分辨率(pixels) -
控制器类型 -
显示颜色 红色
显示模式 -
视角 -
显示尺寸 -
背光颜色 -
显示宽度 -
安装方式 通孔安装
包装方式 散装

B1001SDRWB/S530-A3数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 LED显示器件 EVERLIGHT/台湾亿光电子 B1001SDRWB/S530-A3 B1001SDRWB/S530-A3数据手册

B1001SDRWB/S530-A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
