67-21S/NDR2C-P5080B2C12029Z6/2T

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 665nm(650~680) 120° 2.45V 60mA 矩形 透明 红色 PLCC-2 贴片安装 2.8mm*700μm*800μm
供应商型号: 638-5080B2C12029Z62T
供应商: Mouser
标准整包数: 1
EVERLIGHT/台湾亿光电子 发光二极管 67-21S/NDR2C-P5080B2C12029Z6/2T

67-21S/NDR2C-P5080B2C12029Z6/2T概述


    产品简介

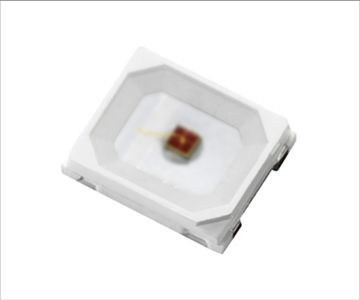

    Everlight公司的67-21S/NDR2C-P5080B2C12029Z6/2T是一款SMD(表面贴装)中功率LED。这种LED采用PLCC-2封装,属于红光LED,具备宽视场角的特点,适用于装饰照明、娱乐照明、农业照明和一般用途的照明场合。产品符合RoHS(有害物质限制指令)要求,不含卤素,具有ANSI色彩分区,保证长期稳定性。

    技术参数


    - 基本规格
    - 封装形式:PLCC-2
    - 视场角:≥120度
    - 颜色:红色

    - 电气特性
    - 正向电流(IF):最大60mA
    - 峰值正向电流(IFP):120mA(占空比1/10)
    - 功率耗散(Pd):175mW
    - 最大反向电压(VR):5V
    - 反向电流(IR):最大50μA

    - 热学特性
    - 结温(Tj):115℃
    - 热阻(Junction/Soldering点):50℃/W

    - 环境条件
    - 操作温度范围(Topr):-40°C 至 +85°C
    - 存储温度范围(Tstg):-40°C 至 +100°C
    - 焊接温度:回流焊接260℃下10秒,手工焊接350℃下3秒

    产品特点和优势


    - 高效能:67-21S系列具备高效能,特别是在装饰和娱乐照明中表现出色。
    - 宽视场角:提供更广的照射范围,适合多种照明需求。
    - 环保无卤:不含卤素,符合RoHS和REACH标准。
    - ANSI色彩分区:提高色彩的一致性和可靠性。

    应用案例和使用建议


    - 装饰照明:可用于室内和室外装饰照明,如节日灯饰、圣诞树灯。
    - 娱乐照明:适用于舞台灯光、酒吧氛围照明。
    - 农业照明:适用于植物生长照明,调节植物的生长周期。

    使用建议:
    - 在设计照明系统时,应考虑LED的工作电流,确保不超过额定的最大电流值以防止过热损坏。
    - 在储存和运输过程中,应保持环境干燥,避免湿度对LED造成损害。

    兼容性和支持


    产品与多种电路板和电源适配器兼容,建议使用符合RoHS标准的无铅焊料进行焊接。制造商提供了详细的技术支持文档和可靠性测试报告,确保产品的长期稳定性和可靠性。

    常见问题与解决方案


    1. 问题:焊接时过热导致产品损坏
    - 解决方法:严格控制焊接温度和时间,建议使用260℃下的10秒回流焊接工艺。
    2. 问题:存储期间湿度引起故障
    - 解决方法:打开包装后,将LED存放在湿度低于60%的环境中,且寿命为168小时。超过这个时间需进行干燥处理。
    3. 问题:亮度波动
    - 解决方法:通过调整工作电流来稳定亮度,推荐工作电流为30mA到60mA之间。

    总结和推荐


    总体来看,67-21S/NDR2C-P5080B2C12029Z6/2T是一款高性能、高可靠性的中功率LED产品。其宽视场角和高效率特性使其在各种照明应用中表现出色。尽管产品价格较高,但考虑到其高品质和稳定性,推荐用于需要高可靠性的装饰、娱乐和农业照明项目。建议在购买前仔细阅读技术手册,并根据具体应用需求选择合适的型号。

67-21S/NDR2C-P5080B2C12029Z6/2T参数

参数
显示颜色 红色
视角 120°
透镜类型 透明
Vf-正向电压 2.45V
透镜形状 矩形
波长 665nm(650~680)
测试电流 60mA
长*宽*高 2.8mm*700μm*800μm
通用封装 PLCC-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

67-21S/NDR2C-P5080B2C12029Z6/2T数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 67-21S/NDR2C-P5080B2C12029Z6/2T 67-21S/NDR2C-P5080B2C12029Z6/2T数据手册

67-21S/NDR2C-P5080B2C12029Z6/2T封装设计

查看详情并下载
Symbol
Footprint
3D Model
