IR11-21C/TR8

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm 1206 贴片安装
供应商型号: 14M-IR11-21C/TR8
供应商: 云汉优选
标准整包数: 1
EVERLIGHT/台湾亿光电子 光纤收发器 IR11-21C/TR8

IR11-21C/TR8概述

    IR11-21C/TR8 小型表面贴装红外LED技术手册

    产品简介

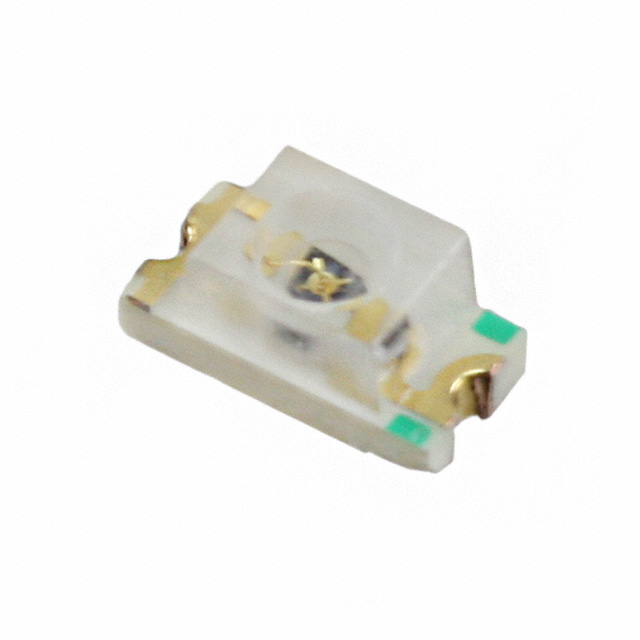

    IR11-21C/TR8 是一款由Everlight生产的1206封装芯片型红外发光二极管(Infrared LED),内置透镜。这种红外LED特别适合于需要小型化设计的红外光电器件应用。它的基本结构包括一个双端小型封装,具有高可靠性、低正向电压、良好的硅光电探测器匹配性等特点。此外,IR11-21C/TR8符合RoHS和REACH标准,并且无铅,适用于对环保要求较高的应用场景。

    技术参数


    - 绝对最大额定值
    - 连续正向电流:65mA
    - 反向电压:5V
    - 工作温度范围:-25℃ ~ +85℃
    - 存储温度范围:-40℃ ~ +85℃
    - 焊接温度(最长焊接时间不超过5秒):260℃
    - 在25℃自由空气温度下,最大功率耗散:130mW
    - 电光特性
    - 辐射强度(正向电流IF=20mA):0.5 ~ 1.6mW/sr
    - 峰值波长(正向电流IF=20mA):940nm
    - 光谱带宽(正向电流IF=20mA):45nm
    - 正向电压(正向电流IF=20mA):1.2 ~ 1.5V
    - 反向电流(反向电压VR=5V):10μA
    - 视角(半角,正向电流IF=20mA):100°

    产品特点和优势


    IR11-21C/TR8 具有以下几个显著的优势:
    - 小型双端封装:便于在紧凑的空间内安装和布线。
    - 高可靠性:在长期使用中表现出稳定的性能。
    - 低正向电压:降低功耗,提高能效。
    - 良好的硅光电探测器匹配性:确保高效的能量转换和信号传输。
    - 符合环保标准:无铅、符合RoHS和REACH标准,符合现代电子产品环保趋势。

    应用案例和使用建议


    - PCB安装式红外传感器:广泛应用于各种传感器模块中,提供精确的红外信号检测。
    - 微型光屏障:常用于防盗报警系统、安全门禁系统等场合。
    - 软盘驱动器:早期计算机系统中的关键组件。
    - 光电开关:可实现自动化控制、定位等功能。
    - 烟雾探测器:提供可靠的烟雾检测能力。
    使用建议:
    1. 避免过流现象,建议在电路中添加限流电阻。
    2. 在储存过程中要注意保持适当的湿度,避免水分侵入。
    3. 在焊接时遵循正确的温度曲线,避免反复焊接超过两次。
    4. 避免焊接过程中对LED施加额外应力,焊接完成后避免弯曲电路板。

    兼容性和支持


    IR11-21C/TR8 具有良好的通用性和兼容性,可与多种电子产品和设备配合使用。厂商Everlight提供详细的说明书和技术支持,以帮助客户更好地使用和维护该产品。

    常见问题与解决方案


    - 问题1:红外LED无法正常发光
    - 解决方法:检查电路连接是否正确,确保正负极连接无误;确认限流电阻阻值适当,避免过流。

    - 问题2:红外LED寿命短
    - 解决方法:检查工作环境温度,避免长时间处于高温状态;严格按照手册中的存储条件存放产品。

    总结和推荐


    IR11-21C/TR8 在红外光电器件领域表现优异,尤其适合于需要高可靠性和低功耗的应用场景。产品尺寸小巧、性能稳定、环保标准合规,具备广泛的适用性和市场竞争力。对于需要使用红外LED的工程应用来说,这是一款值得信赖的选择。
    综上所述,推荐用户在需要选择红外LED时优先考虑IR11-21C/TR8。

IR11-21C/TR8参数

参数
数据传输速率 -
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

IR11-21C/TR8数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 IR11-21C/TR8 IR11-21C/TR8数据手册

IR11-21C/TR8封装设计

查看详情并下载
Symbol
Footprint
3D Model
