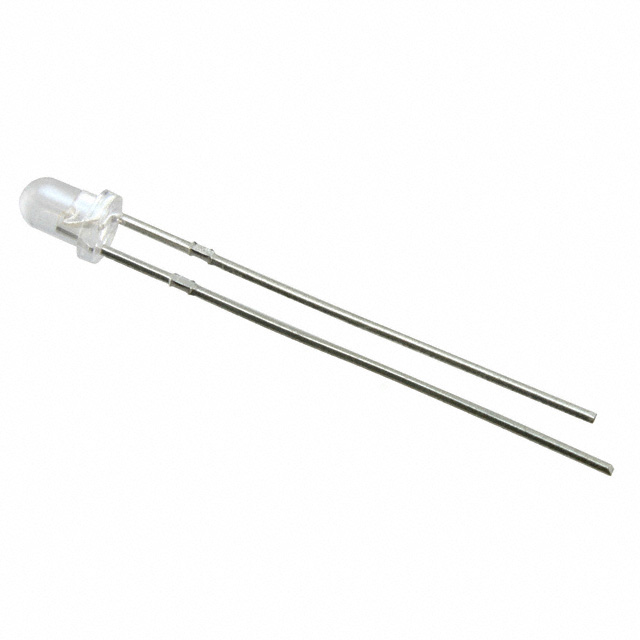

HIR204C

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 850nm 通孔安装
供应商型号: HIR204C 插件,D=3MM
供应商: 期货订购
标准整包数: 1000
EVERLIGHT/台湾亿光电子 光纤收发器 HIR204C

HIR204C概述

    3mm Infrared LED HIR204C 技术手册概述

    1. 产品简介


    产品类型:3mm 红外LED,型号为 HIR204C
    主要功能:用于红外光的发射,具有高辐射强度、长寿命和高可靠性
    应用领域:自由空间传输系统、红外遥控单元(高功率需求)、烟雾探测器以及各类红外应用系统

    2. 技术参数


    - 峰值波长 λp:850nm
    - 电流参数:
    - 连续正向电流 IF:100mA
    - 脉冲正向电流 IFP:1.0A
    - 反向电压 VR:5V
    - 功率参数:
    - 在25℃环境下自由空气温度下的最大功耗 Pd:150mW
    - 光电特性:
    - 辐射强度 Ie:典型值为 17.6 mW/sr(IF=20mA),最大值为 900 mW/sr(IF=1A)
    - 正向电压 VF:在 20mA 时为 1.45V 到 1.65V
    - 视角 2θ1/2:典型值为 25°(IF=20mA)
    - 存储条件:
    - 工作温度范围 Topr:-40℃ 到 +85℃
    - 存储温度范围 Tstg:-40℃ 到 +100℃
    - 焊接温度 Tsol:≤ 260℃
    - 其他参数:
    - 测量不确定度:正向电压 ±0.1V,光强 ±10%,主导波长 ±1.0nm

    3. 产品特点和优势


    - 高可靠性:符合RoHS标准,无铅封装。
    - 高辐射强度:适用于各种高要求的红外应用。
    - 低正向电压:减少能耗,提升能效。
    - 宽视角:在不同角度下保持稳定的辐射强度。
    - 快速响应时间:适合高速通信及控制应用。

    4. 应用案例和使用建议


    应用场景:
    - 红外遥控:用于智能家居设备的远程控制,需要高辐射强度以确保信号稳定传输。
    - 烟雾探测器:内置在烟雾报警系统中,作为红外传感器,可以检测到微小烟雾颗粒。
    - 环境监测:安装于户外环境监控设备中,监测特定区域内的红外信号变化。
    使用建议:
    - 热管理:在设计应用电路时需考虑良好的散热方案,避免过热导致器件损坏。
    - 静电防护:操作过程中务必佩戴防静电手套和设备,以防止静电损坏LED。

    5. 兼容性和支持


    - 兼容性:与大多数常见的红外接收器和光敏器件兼容。
    - 支持和服务:Everlight提供详细的使用指南和售后服务,用户可以通过官方网站获取更多技术支持。

    6. 常见问题与解决方案


    - 问题:焊接时出现LED损坏
    解决方案:严格遵守焊接温度限制,避免过高的焊接温度。
    - 问题:LED亮度降低
    解决方案:检查工作电流是否超过最大额定值,适当降级电流。
    - 问题:在高湿度环境中LED失效
    解决方案:确保存储环境在低温和低湿度条件下,避免长期暴露于恶劣环境中。

    7. 总结和推荐


    总结:
    HIR204C 是一款高性能的3mm红外LED,具备高辐射强度、低正向电压、宽工作温度范围等优点。它广泛应用于红外遥控、烟雾探测等领域,是一款性价比极高的产品。
    推荐:
    推荐在高要求的红外应用中使用此产品,如需高可靠性、高性能的红外信号发射,HIR204C 是一个非常理想的选择。如果您对红外应用有具体需求,Everlight提供的详尽文档和技术支持将帮助您顺利实施项目。

HIR204C参数

参数
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 850nm
连接类型 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

HIR204C数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 HIR204C HIR204C数据手册

HIR204C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.7302
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 730.2
