HIR7393C

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 850nm 通孔安装
供应商型号: AV-E-HIR7393C
供应商: Avnet
标准整包数: 500
EVERLIGHT/台湾亿光电子 光纤收发器 HIR7393C

HIR7393C概述


    产品简介

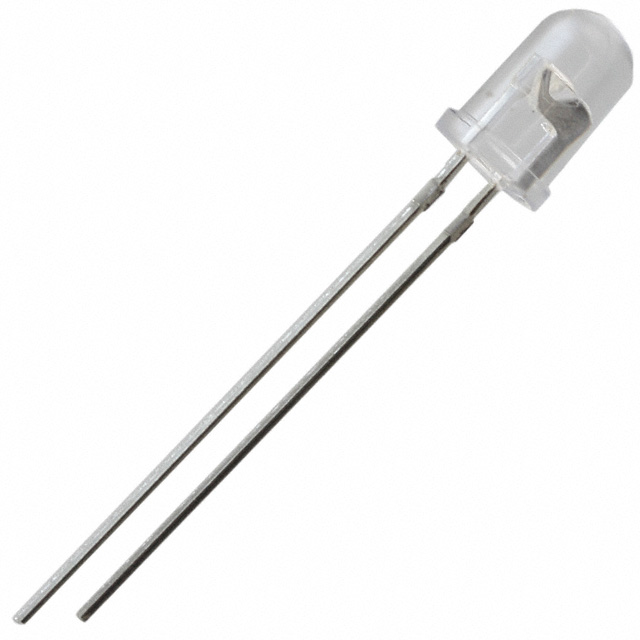

    Everlight公司的HIR7393C 5mm红外发光二极管(Infrared LED)是一款高亮度红外发光二极管,采用水清塑料封装。这款LED不仅可靠性高,而且辐射强度大,非常适合红外系统应用。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 连续正向电流 100 | mA
    | 峰值正向电流 1.0 | A | 脉冲宽度≤100μs, 功率≤1% |
    | 反向电压 5 | V
    | 工作温度范围 | -40 +85 | ℃
    | 存储温度范围 | -40 +100 | ℃
    | 焊接温度 260 | ℃ | 焊接时间≤5秒 |
    | 二极管耗散功率 150 | mW | 温度≤25℃自由空气温度 |
    | 辐射强度(典型值) | 7.8 | 15 mW/sr | 正向电流IF=20mA |
    | 脉冲宽度≤100μs, 功率≤1% |
    | 波长峰值 850 nm | 正向电流IF=20mA |
    | 光谱带宽 45 nm | 正向电流IF=20mA |
    | 正向电压(典型值) 1.45 | 1.65 | V | 正向电流IF=20mA |
    | 正向电压(最大值) 1.80 | 2.40 | V | 正向电流IF=100mA |
    | 反向电流 10 | μA | 反向电压VR=5V |
    | 视角 45 deg | 正向电流IF=20mA |

    产品特点和优势


    - 高可靠性:长时间运行稳定性强,适用于要求高的工业环境中。
    - 高辐射强度:高达15 mW/sr(IF=20mA),适合各种红外应用。
    - 低正向电压:降低了功耗,提升了效率。
    - 无铅设计:符合RoHS标准,环保安全。
    - 波长匹配性:与光电晶体管、光电二极管和红外接收模块高度匹配,适用性广。

    应用案例和使用建议


    应用案例
    HIR7393C常用于红外传感系统、遥控器、安防监控、自动门等领域。例如,在一个智能门禁系统中,HIR7393C作为传感器,能准确检测并控制门的开关状态。
    使用建议
    1. 在安装过程中,确保焊点距离环氧灯头至少3毫米,以避免对LED造成损坏。
    2. 储存时注意环境温度和湿度,建议密封储存于氮气氛围中。
    3. 使用超声波清洗前,务必进行预测试,以免损坏LED。
    4. 针对温度敏感应用,注意散热措施,避免过热导致LED性能下降。

    兼容性和支持


    该产品已通过RoHS认证,支持无铅焊接。厂商提供了详细的技术文档和操作指南,方便客户进行应用设计和维护。

    常见问题与解决方案


    1. 问:如何避免LED在焊接过程中受损?
    - 答:确保焊点距离环氧灯头至少3毫米,并遵循推荐的焊接温度和时间。
    2. 问:存储LED的最佳条件是什么?
    - 答:建议在温度不超过30℃且湿度低于70%的环境下储存,储存时间不超过3个月。超过3个月后,可将LED存放在密封容器中,并加入吸湿剂材料。
    3. 问:超声波清洗会对LED造成影响吗?
    - 答:可能会影响LED的光性能。在进行超声波清洗之前,需要预测试确保不会损害LED。

    总结和推荐


    综上所述,Everlight的HIR7393C 5mm红外发光二极管以其高可靠性、高辐射强度、低正向电压和无铅设计等优势,是红外应用领域中的优选产品。无论是从性能还是性价比来看,都具有很高的竞争力。对于需要高效、稳定红外应用的工程师和设计师而言,HIR7393C是一个值得考虑的选择。强烈推荐此款产品。

HIR7393C参数

参数
数据传输速率 -
光纤类型 -
波长 850nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

HIR7393C数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 HIR7393C HIR7393C数据手册

HIR7393C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3141 ¥ 2.7329
6000+ $ 0.1903 ¥ 1.656
19000+ $ 0.1836 ¥ 1.5977
44500+ $ 0.1788 ¥ 1.5559
库存: 12490
起订量: 1500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1366.45
