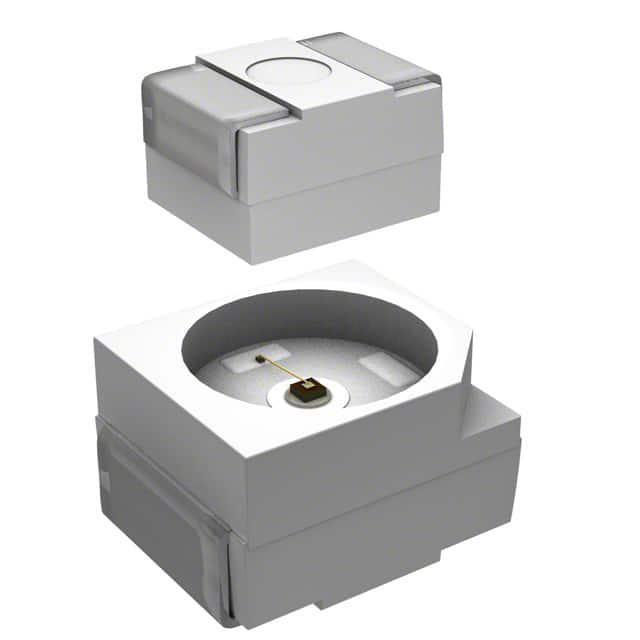

QTLP670C4TR

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 570nm 120° 2.1V 20mA 圆形,带平顶 透明 无色,绿色 PLCC-2 标准安装,贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: 1080-1422-2-ND
供应商: Digi-Key
标准整包数: 6000
EVERLIGHT/台湾亿光电子 发光二极管 QTLP670C4TR

QTLP670C4TR概述


    产品简介




    表面贴装LED灯:标准亮度PLCC-2

    Fairchild Semiconductor公司生产的QTLP670C系列表面贴装LED灯广泛应用于多个领域。这些LED灯包括多种颜色,如红色、绿色、黄色、蓝色、白色等。它们具有宽广的视角(120°),适用于汽车内部照明、消费电子产品状态指示等应用。


    技术参数




    | 参数 | QTLP670C-2 HER | QTLP670C-3 Yellow | QTLP670C-4 Green | QTLP670C-7 AlGaAs Red | QTLP670C-B Blue | QTLP670C-W White |
    |--------------------------|---------------|-------------------|------------------|-----------------------|-----------------|------------------|
    | 连续正向电流(IF) | 30 mA | 30 mA | 30 mA | 30 mA | 30 mA | 30 mA |
    | 峰值正向电流(IFM) | 160 mA | 160 mA | 160 mA | 180 mA | 100 mA | 100 mA |
    | 反向电压(VR) | 5 V | 5 V | 5 V | 5 V | 5 V | 5 V |
    | 功耗(PD) | 84 mW | 84 mW | 84 mW | 72 mW | 135 mW | 135 mW |
    | 工作温度范围(TOPR) | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C |
    | 存储温度范围(TSTG) | -40°C ~ +90°C | -40°C ~ +90°C | -40°C ~ +90°C | -40°C ~ +90°C | -40°C ~ +90°C | -40°C ~ +90°C |

    | 参数 | QTLP670C-2 HER | QTLP670C-3 Yellow | QTLP670C-4 Green | QTLP670C-7 AlGaAs Red | QTLP670C-B Blue | QTLP670C-W White |
    |-------------------------|---------------|-------------------|------------------|-----------------------|-----------------|------------------|
    | 最小光强(IV) (mcd) | 5 | 5 | 15 | 25 | 20 | 20 |
    | 典型光强(IV) (mcd) | 10 | 10 | 25 | 40 | 30 | 30 |
    | 正向电压最大值(VF) | 2.8 | 2.8 | 2.8 | 2.4 | 4.5 | 4.5 |
    | 波长峰值(λP) (nm) | 635 | 585 | 565 | 660 | 430 | - |
    | 色度坐标(x,y) | - | - | - | - | - | x=0.26, y=0.28 |
    | 光谱线半宽(Δλ) (nm) | 45 | 35 | 30 | 20 | 65 | - |
    | 视角(2Θ1/2) (°) | 120 | 120 | 120 | 120 | 120 | 120 |


    产品特点和优势




    QTLP670C系列LED灯具有以下显著特点和优势:

    1. GaN/SiC技术:提供更高的效率和更好的耐温性能。
    2. 宽视场角:120°的宽视角使其在多个角度下都能保证良好的光线输出。
    3. 水清光学设计:确保光线的均匀输出。
    4. 防潮包装:保护LED免受湿气侵蚀,延长使用寿命。
    5. 高可靠性:能够在极端的工作环境下保持稳定性能。


    应用案例和使用建议




    QTLP670C系列LED灯可以用于各种汽车内部照明系统,例如车内仪表盘照明、车门指示灯等。此外,这些LED还广泛应用于消费电子产品中,作为状态指示灯。具体应用时,可以根据需要选择不同颜色的LED,例如使用绿色LED作为充电指示灯,红色LED作为错误指示灯。


    兼容性和支持




    这些LED灯与市场上主流的表面贴装设备完全兼容。厂商提供了详细的焊接曲线和印刷电路板布局推荐,以确保组装过程顺利进行。对于购买后可能遇到的技术问题,厂商提供了全面的技术支持和维护服务。


    常见问题与解决方案




    1. LED灯不亮:
    - 检查电路连接是否正确。
    - 确认输入电压和电流是否在规定的范围内。
    - 使用万用表检查是否有短路或开路现象。

    2. 发光强度不足:
    - 检查驱动电流是否达到额定值。
    - 确认LED的温度是否在正常工作范围内。
    - 更换新的LED以排除老化因素。

    3. 封装损坏:
    - 检查运输过程中是否有物理损伤。
    - 检查存储条件是否符合要求,避免长时间暴露于潮湿环境中。


    总结和推荐




    综上所述,QTLP670C系列LED灯具有出色的性能和广泛的应用范围。它们的高可靠性、宽视场角以及易于集成的特点使得这些LED成为众多电子产品的理想选择。如果您正在寻找高性能、低成本的表面贴装LED灯,强烈推荐使用Fairchild Semiconductor公司的QTLP670C系列产品。

QTLP670C4TR参数

参数
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 圆形,带平顶
波长 570nm
测试电流 20mA
显示颜色 无色,绿色
视角 120°
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

QTLP670C4TR数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 QTLP670C4TR QTLP670C4TR数据手册

QTLP670C4TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.0745 ¥ 0.6234
10000+ $ 0.0662 ¥ 0.5542
50000+ $ 0.0559 ¥ 0.4676
100000+ $ 0.0538 ¥ 0.4502
库存: 0
起订量: 6000 增量: 1
交货地:
最小起订量为:6000
合计: ¥ 0
直接购买
加入购物车
