PT17-21C/L41/TR8

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm SMD 贴片安装 2mm*1.25mm*1.1mm
供应商型号: 31M-PT17-21C/L41/TR8
供应商: 云汉优选
标准整包数: 10
EVERLIGHT/台湾亿光电子 光纤收发器 PT17-21C/L41/TR8

PT17-21C/L41/TR8概述

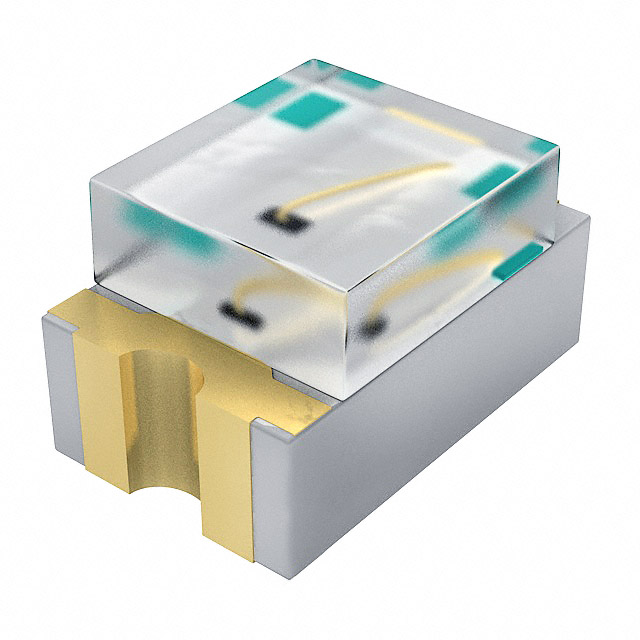

    PT17-21C/L41/TR8 805封装光敏晶体管

    1. 产品简介


    PT17-21C/L41/TR8 是一款采用小型表面贴装(SMD)封装的光敏晶体管。该产品适用于多种光电应用场合,包括微型开关、计数器和分类器、位置传感器、红外应用系统及编码器等。

    2. 技术参数


    以下是该产品的技术规格与性能参数:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 光谱带宽范围 | λ0.5 | - | 400 | 1100 | nm |
    | 峰值灵敏度波长 | λP | - | 940 | - | nm |
    | 集电极-发射极击穿电压 | BVCEO | - | - | 30 | V |
    | 发射极-集电极击穿电压 | BVECO | - | - | 5 | V |
    | 集电极-发射极饱和电压 | VCE(sat) | - | - | 0.4 | V |
    | 集电极暗电流 | ICEO | - | - | 100 | nA |
    | 开态集电极电流 | IC(ON) | 0.3 | 1.0 | - | mA |
    工作环境条件:
    - 操作温度:-25℃ 至 +85℃
    - 存储温度:-40℃ 至 +85℃
    - 焊接温度:260℃(焊接时间不超过5秒)

    3. 产品特点和优势


    PT17-21C/L41/TR8 的特点如下:
    - 快速响应时间:能够在短时间内检测到光信号的变化。
    - 高光敏感度:可以准确检测微弱的光信号。
    - 小结电容:低结电容确保高速响应。
    - 无铅设计:符合RoHS标准,环保且对人体无害。
    - 符合REACH法规:通过严格的质量控制。
    - 无卤素:溴(Br)含量低于900ppm,氯(Cl)含量低于900ppm,总含量低于1500ppm。
    这些特性使其在光电传感应用中表现出色,尤其是在需要高精度和可靠性的环境中。

    4. 应用案例和使用建议


    应用案例:
    1. 微型开关:可以用于检测物体的存在与否,例如自动门或安全系统的开关。
    2. 计数器和分类器:可应用于自动化生产线上对零件进行计数和分类。
    3. 位置传感器:可以用于机器人或自动化设备中的位置检测。
    使用建议:
    - 在使用过程中要避免过流,否则可能导致设备烧毁。建议添加适当的保护电阻。
    - 使用时确保环境湿度不超过60%,并在10℃至30℃之间保存。
    - 定期检查湿度指示剂的颜色变化,如果出现颜色变化,应及时处理。

    5. 兼容性和支持


    PT17-21C/L41/TR8 可以与其他电子元件和设备兼容使用,但建议在使用前仔细阅读相关文档。制造商提供了详细的焊锡条件和存储条件指南,确保产品的最佳性能和寿命。如有任何技术问题,用户可以通过官方网站或授权销售代理商寻求技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过流导致设备损坏 | 添加适当保护电阻 |
    | 存储条件不当导致失效 | 控制湿度和温度在规定范围内 |
    | 焊接温度过高导致损坏 | 调整焊接温度并遵循正确的焊接步骤 |

    7. 总结和推荐


    PT17-21C/L41/TR8 是一款高性能的805封装光敏晶体管,具备快速响应、高光敏感度和小巧的结电容等特点。其广泛的应用范围和环保特性使其在市场上具有很高的竞争力。总体而言,我们强烈推荐使用此产品,特别是在需要高精度和可靠性光电传感器的应用场合。

PT17-21C/L41/TR8参数

参数
波长 940nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
长*宽*高 2mm*1.25mm*1.1mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PT17-21C/L41/TR8数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 PT17-21C/L41/TR8 PT17-21C/L41/TR8数据手册

PT17-21C/L41/TR8封装设计

查看详情并下载
Symbol
Footprint
3D Model
