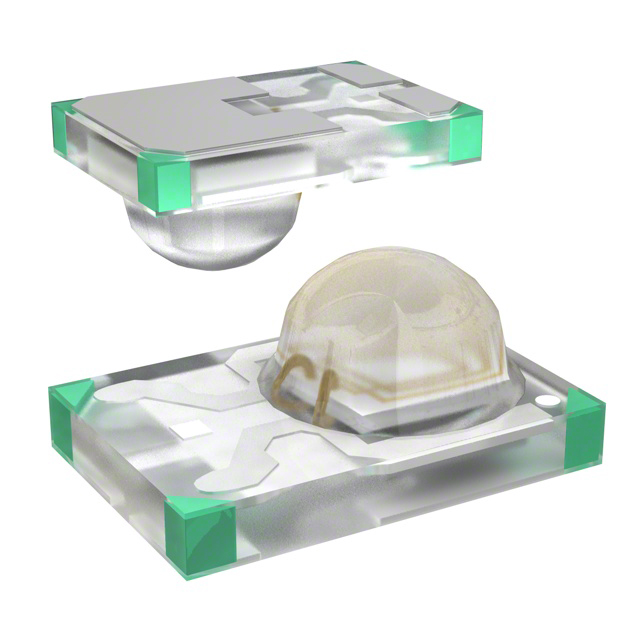

ELSH-F71G1-0LPNM-CG1G2

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 525nm(520~530) 120° 3.25V 350mA 圆形 绿色 SMD 贴片安装 3.05mm*4.5mm*2.15mm
供应商型号: ELSH-F71G1-0LPNM-CG1G2 SMD,3.1X4.5MM
供应商: 期货订购
标准整包数: 400
EVERLIGHT/台湾亿光电子 发光二极管 ELSH-F71G1-0LPNM-CG1G2

ELSH-F71G1-0LPNM-CG1G2概述

    # Everlight Shuen 1W 系列 LED 技术手册解析

    产品简介


    Everlight Shuen 1W 系列 LED 是一款面向高端照明市场的表面贴装高功率发光二极管(LED),其最大亮点在于结合了高亮度与紧凑尺寸设计,使其成为广泛适用于各种照明场景的理想选择。从通用照明到闪光灯、聚光灯、信号指示、工业及商业照明等领域均能展现卓越性能。此系列产品采用热垫电绝缘设计,极大简化了热管理和电路布局的设计复杂度,同时提供更高可靠性。
    该系列LED以“Shuen”命名,取自中文“炫”,寓意明亮与闪耀,突显其卓越性能与现代感设计。作为Everlight旗下最具潜力的高功率LED产品之一,Shuen系列完美满足当前固态照明技术的需求。

    技术参数


    以下为Shuen 1W系列LED的关键技术规格:
    | 参数名称 | 规格 |

    | 最大直流正向电流 (IF) | 400 mA |
    | 最大峰值脉冲电流 (IPulse)| 1000 mA |
    | 最大ESD电阻 | 8000 V |
    | 反向电压 (VR) | ≤3 V |
    | 结温(TJ) | ≤125°C |
    | 工作温度范围 (TOpr) | -40°C 至 +100°C |
    | 存储温度范围 (TStg) | -40°C 至 +100°C |
    | 最大焊接温度 (TSol) | 260°C |
    | 热阻 (Rth) | 蓝绿白暖白:10°C/W;红橙琥珀:12°C/W |
    特殊注意事项:
    - 红色、琥珀色、橙色LED的热阻较高。
    - 芯片支持350 mA驱动,建议不超过额定值以确保长期可靠性。

    产品特点和优势


    特点
    1. 高亮度:具有极高的光输出能力,适合各种需要强光源的应用场景。
    2. 紧凑尺寸:通过先进封装技术,减少体积的同时保留高能效比。
    3. 热垫电绝缘:显著降低设计难度,提高系统的稳定性。
    4. 广泛色温覆盖:提供从冷白(4745K-7050K)到暖白(2580K-3710K)等多款色温选择,适应不同环境需求。
    5. 多色选项:包括红、绿、蓝、琥珀等全色谱范围,满足多样化配色需求。
    优势
    - 市场竞争力强:优异的性价比和技术指标,在同类产品中脱颖而出。
    - 应用灵活性高:适用于工业、商业照明及高端消费电子产品。
    - 长期稳定性:采用先进的散热管理技术,延长使用寿命。

    应用案例和使用建议


    典型应用场景
    1. 室内照明:用于家居、商场、酒店的主光源或辅助灯光系统。
    2. 户外照明:如路灯、广场灯、景观照明等,对耐候性要求较高的场景。
    3. 特种照明:汽车灯组、舞台灯光、信号显示等高性能需求领域。
    使用建议
    - 针对高亮度场景,需确保良好的热管理设计,避免因过热导致性能下降。
    - 在选择色温时,建议根据具体应用匹配合适的色温范围(如暖白更适用于卧室,而冷白适合办公室)。
    - 对于大功率驱动情况,可考虑加入外部散热装置以优化工作状态。

    兼容性和支持


    兼容性
    - 标准封装:采用符合行业标准的SMD封装,易于与现有PCB板集成。
    - 兼容其他模块:支持常见的LED驱动器接口,可与市面上主流控制模块配合使用。
    厂商支持
    Everlight提供详尽的技术文档和支持服务,包括样品申请、定制化设计咨询以及售后维护。对于开发人员而言,完善的资料库能够帮助快速上手并实现高效部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电流超出额定值 | 检查驱动电路设计是否符合规范;增加限流电阻。 |
    | 灯具亮度不足 | 检查散热设计是否完善;确认供电电压是否稳定。 |
    | 长时间使用后出现光衰现象 | 检查电源输出是否过载;调整PWM调光频率。 |
    | 色温偏差较大 | 更换对应批次的LED灯珠;校准生产过程中的光谱参数。 |

    总结和推荐


    综合评估
    Everlight Shuen 1W系列LED凭借高亮度、多色选择、优异的热管理和广泛的适用性,成为现代照明领域的理想选择。无论是家庭照明还是商业照明,都能胜任各种苛刻的工作环境。
    推荐结论
    强烈推荐使用该系列LED产品。如果您需要高亮度、紧凑型、多功能且稳定可靠的照明解决方案,Shuen 1W系列LED无疑是最佳选项。同时,其广泛的颜色覆盖与技术支持也使其成为设计师和制造商不可或缺的好帮手。

ELSH-F71G1-0LPNM-CG1G2参数

参数
测试电流 350mA
显示颜色 绿色
视角 120°
透镜类型 -
Vf-正向电压 3.25V
透镜形状 圆形
波长 525nm(520~530)
长*宽*高 3.05mm*4.5mm*2.15mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ELSH-F71G1-0LPNM-CG1G2数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 ELSH-F71G1-0LPNM-CG1G2 ELSH-F71G1-0LPNM-CG1G2数据手册

ELSH-F71G1-0LPNM-CG1G2封装设计

查看详情并下载
Symbol
Footprint
3D Model
