IR333C/H0/L10

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm 通孔安装
供应商型号: 14M-IR333C/H0/L10 DIP
供应商: 云汉优选
标准整包数: 500
EVERLIGHT/台湾亿光电子 光纤收发器 IR333C/H0/L10

IR333C/H0/L10概述

    # 5mm Infrared LED IR333C/H0/L10 技术手册

    产品简介


    基本信息

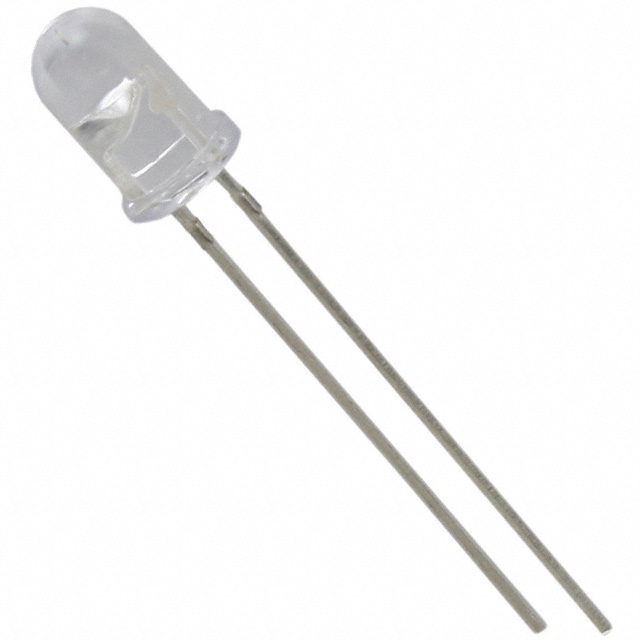

    Everlight公司生产的5mm红外发光二极管(Infrared LED)型号为IR333C/H0/L10。这款二极管采用高可靠性设计,具有高强度辐射、低正向电压等特点。它主要应用于红外系统中,包括但不限于遥控设备、安防监控系统、工业自动化控制等领域。
    主要功能
    - 高强度辐射
    - 低正向电压
    - 水晶透明塑料封装
    - 谱线匹配光电晶体管、光敏二极管及红外接收模块
    应用领域
    - 红外遥控设备
    - 安防监控系统
    - 工业自动化控制
    - 其他红外应用系统

    技术参数


    以下是根据手册提取的关键技术参数和电气特性:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 正向电流 100 mA
    | 峰值正向电流 | 1.0 A | 脉冲宽度≤100μs,占空比≤1% |
    | 反向电压 5 | V
    | 工作温度 | -40 85 | ℃
    | 存储温度 | -40 100 | ℃
    | 焊接温度 | 260 ℃
    | 功耗(25℃时) 150 | mW
    光学特性
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 辐射强度 | 7.8 | 10 mW/sr | 正向电流IF=20mA |
    | 峰值波长 940 nm | 正向电流IF=20mA |
    | 波长带宽 45 nm | 正向电流IF=20mA |
    | 正向电压 | 1.2 | 1.5 | 1.8 | V | 正向电流IF=20mA |
    | 反向电流 10 | μA | 反向电压VR=5V |
    | 视角(半角) 40 ° | 正向电流IF=20mA |

    产品特点和优势


    独特功能
    - 高可靠性:适用于长期稳定运行的场合。
    - 高强度辐射:提供更高的光电转换效率。
    - 低正向电压:降低电路功耗,提高整体能效。
    - 无铅环保:符合RoHS标准,绿色环保。
    - 光谱匹配:与多种光电元件兼容,易于集成。
    市场竞争力
    - 强大的光强度和稳定性使得它成为众多高端红外应用的理想选择。
    - 优异的性价比使其在各类工业和消费电子产品中具有广泛应用前景。

    应用案例和使用建议


    应用案例
    该红外LED常用于遥控器、安防监控摄像头等设备中。例如,在安防监控摄像头中,它可作为传感器光源,帮助捕捉和传输远距离信号。
    使用建议
    - 热管理:在设计应用电路时应充分考虑热管理,适当降额使用。
    - 静电防护:处理该器件时需佩戴防静电手套或腕带,确保所有工具接地。
    - 焊接注意事项:焊接时保持焊点与环氧体至少3mm的距离,避免高温损伤。

    兼容性和支持


    兼容性
    该产品能很好地与各种光敏元件匹配,如光电晶体管、光敏二极管等。具体兼容性建议参考手册中的详细说明。
    支持信息
    制造商提供详尽的技术文档和售后服务支持,确保用户能正确安装和使用产品。若有疑问,建议联系厂商技术支持团队获取帮助。

    常见问题与解决方案


    常见问题
    1. 焊接问题:焊点位置不当导致LED损坏。
    2. 存储问题:长时间存放造成性能下降。
    3. 静电损伤:操作不当引起静电放电。
    解决方案
    - 确保焊点与环氧体距离大于3mm,避免高温损伤。
    - 遵守存储条件,避免长时间暴露于恶劣环境中。
    - 操作过程中佩戴防静电装备,如防静电手套和腕带。

    总结和推荐


    综合评估
    - 主要优点:高强度辐射、低正向电压、无铅环保。
    - 市场定位:适用于高可靠性的红外应用系统。
    - 使用体验:操作简单,易于集成,适合多种红外应用场景。
    推荐意见
    鉴于其出色的性能和广泛的适用性,我们强烈推荐使用IR333C/H0/L10红外LED。无论是开发新项目还是升级现有设备,它都是一个理想的选择。

IR333C/H0/L10参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

IR333C/H0/L10数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 IR333C/H0/L10 IR333C/H0/L10数据手册

IR333C/H0/L10封装设计

查看详情并下载
Symbol
Footprint
3D Model
