931337000

产品分类: 其他工具

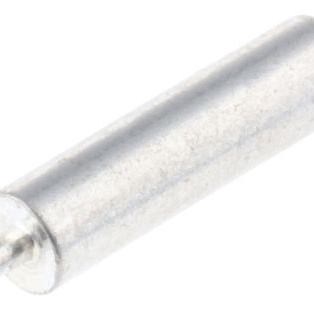

产品描述: Hirschmann 2mm香蕉插座, 30 V ac, 60V 直流, 6A, 焊接式, 18mm长, 镀锡
供应商型号: ET-2914771
供应商: 海外现货
标准整包数: 1
HIRSCHMANN TEST & MEASUREMENT 其他工具 931337000

931337000概述

    电子元器件产品技术手册:Miniature Socket MBU 2

    1. 产品简介


    Miniature Socket MBU 2 是一款设计用于印刷电路板焊接的微型插座,其直径为 2 mm,可广泛应用于电子制造领域。该产品由 SKS Kontakttechnik GmbH 生产,与 MST 201 插针搭配使用时,特别适合于堆叠已装配的印刷电路板(PCB)。产品采用高质量的材料制成,如锡镀黄铜作为插座主体,接触弹簧则采用铜铍合金,并覆盖金涂层以确保稳定的电连接。MBU 2 具备出色的耐用性和可靠性,能够满足工业和消费电子市场的严格要求。
    主要功能
    - 高度适配性:适用于 2 mm 系统,包括 MST 3 和 MVL 2/... 等系列产品。
    - 卓越的机械性能:通过弹簧式设计提供可靠的电气连接。
    - 稳定的电气性能:在交流 30 V 或直流 60 V 下运行稳定。
    应用领域
    - 工业控制与自动化
    - 医疗设备
    - 通信设备
    - 消费类电子产品

    2. 技术参数


    | 参数类别 | 具体指标 |

    | 接触类型 | 弹簧加载式 2 mm 插座 |
    | 连接方式 | 焊接连接 |
    | 额定电压 | AC 30 V / DC 60 V |
    | 测量类别 | CAT I |
    | 额定电流(注意降额曲线) | 6 A |
    | 通路电阻 | ≤ 6 mΩ |
    | 工作温度范围 | -20°C 至 +60°C |
    | 材料 | 插座主体:锡镀黄铜 |
    接触弹簧:铜铍合金 |
    表面涂层:金 |
    | 可燃性等级 | HB 级 |

    3. 产品特点和优势


    特点
    1. 紧凑设计:2 mm 的小型化尺寸使其适合高密度 PCB 应用。
    2. 可靠连接:采用弹簧式接触机制,能适应反复插拔需求。
    3. 耐腐蚀性强:金表面涂层保护插座不受氧化和污染的影响。
    4. 高电气性能:低通路电阻确保高效传输。
    优势
    - 在恶劣环境中依然保持卓越表现,尤其适合堆叠 PCB 的复杂场景。
    - 经久耐用,减少维修和更换成本。
    - 良好的电气稳定性保证长期可靠运行。

    4. 应用案例和使用建议


    应用案例
    - 工业控制设备:如 PLC(可编程逻辑控制器)模块之间的信号传输。
    - 医疗设备:确保精确的数据交换和信号处理。
    - 通信系统:高速数据连接需要可靠的电气性能。
    使用建议
    1. 焊接注意事项:确保焊接温度和时间符合工艺要求,避免损坏接触部件。
    2. 堆叠设计:在多层 PCB 堆叠时,需考虑热管理措施以防止过热。
    3. 清洁保养:定期清理插座周围的灰尘和杂质,防止影响导电性能。

    5. 兼容性和支持


    MBU 2 与 SKS 系列其他组件高度兼容,例如 MST 201 插针。SKS Kontakttechnik 提供全面的技术支持和售后服务,包括安装指南、维护手册和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座无法正常连接 | 检查焊接是否牢固,确保无虚焊现象。 |
    | 接触电阻异常高 | 更换插座或重新清洁插座表面。 |
    | 温度过高导致插座性能下降 | 改善散热措施,避免长时间过载使用。 |
    | 插针插入困难 | 检查插针和插座的尺寸公差是否符合标准。 |

    7. 总结和推荐


    综合评估
    Miniature Socket MBU 2 是一款经过精心设计的产品,其在紧凑型空间内提供了优异的电气和机械性能。无论是工业还是消费电子领域,该产品都展现出强大的市场竞争力。
    推荐意见
    强烈推荐 Miniature Socket MBU 2 用于对可靠性和高性能有严格要求的应用场景。其卓越的设计和广泛的兼容性使其成为电子工程师的理想选择。如果您的项目需要堆叠 PCB 或涉及高精度信号传输,这款产品无疑是最佳解决方案之一。
    联系信息
    - 公司名称:SKS Kontakttechnik GmbH
    - 地址:Neue Schichtstraße 14, D-09366 Niederdorf, Germany
    - 电话:+49-37296-930-300
    - 传真:+49 37296-930-301
    - 网址:[www.sks-kontakt.de](http://www.sks-kontakt.de)
    - 邮箱:info@sks-kontakt.de

931337000参数

参数
长*宽*高 18mm(长度)

931337000厂商介绍

Hirschmann Test & Measurement是一家专注于测试和测量技术的公司,提供广泛的测试和测量解决方案。该公司主营产品分类包括:

1. 测试和测量设备:提供各种测试和测量设备,如示波器、频谱分析器、信号发生器等,用于电子、通信、汽车等领域的测试和验证。

2. 数据采集系统:提供数据采集系统,如数据采集卡、数据记录仪等,用于工业自动化、科研等领域的数据采集和处理。

3. 通信测试设备:提供通信测试设备,如网络测试仪、无线测试仪等,用于通信网络的测试和优化。

4. 电源测试设备:提供电源测试设备,如电源分析仪、电池测试仪等,用于电源系统的测试和分析。

Hirschmann Test & Measurement的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的测试和测量产品,满足市场的需求。

2. 产品多样化:公司提供多种测试和测量产品,满足不同行业和应用场景的需求。

3. 服务支持:公司提供专业的技术支持和售后服务,帮助客户解决测试和测量过程中的问题。

4. 品牌信誉:公司在测试和测量领域享有较高的声誉,产品质量和服务得到客户的认可。

931337000数据手册

厂牌 PDF简要描述 下载
HIRSCHMANN TEST & MEASUREMENT 其他工具 HIRSCHMANN TEST & MEASUREMENT 931337000 931337000数据手册

931337000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3984 ¥ 20.2661
5+ $ 1.9667 ¥ 16.6183
10+ $ 1.8967 ¥ 16.0268
库存: 148
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.26
