931824104

产品分类:
产品描述:
供应商型号: ET-2914774
供应商: 海外现货
标准整包数: 1
HIRSCHMANN TEST & MEASUREMENT  931824104

931824104概述


    产品简介

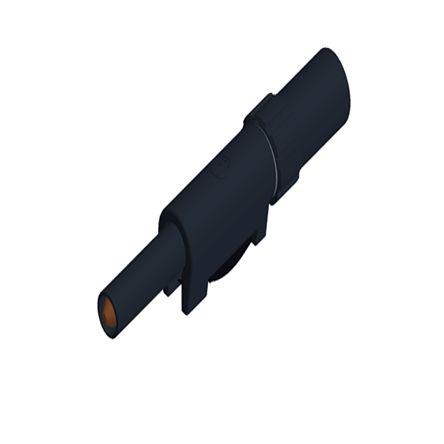

    产品名称:带弹簧接触系统的滑动护套香蕉插头
    产品类型:带弹簧接触系统的滑动护套香蕉插头(Bananenstecker)。
    主要功能:这种香蕉插头设计用于高电流和电压传输的应用。它们具有防触摸保护功能,能够在电缆连接时提供安全的触点,防止意外触电。
    应用领域:适用于测量仪器、测试设备以及各种需要高可靠性和安全性的电子系统中。例如,在实验室测试设备、电力系统测试设备中常见。

    技术参数


    - 尺寸:直径为4mm的接触针
    - 类型:弹簧式针头
    - 接线方式:焊接
    - 额定电压:交流30V / 直流60V
    - 测量类别:IEC 61010中的CAT I
    - 额定电流:30A(需参考降额曲线)
    - 接触电阻:5毫欧姆
    - 材料:接触针为黄铜;接触弹簧为铜铍合金;接触表面为镍涂层;外壳为聚甲醛(POM)
    - 工作温度范围:-25°C 至 +70°C
    - 阻燃等级:UL 94 HB

    产品特点和优势


    特点:
    - 防触摸保护:由弹簧控制的隔离护套,只有在按下侧面锁扣时才可打开,确保了操作的安全性。
    - 高电流容量:30A的大电流传输能力使其适用于多种大功率应用。
    - 可靠接触:弹簧式设计确保了稳定的电气连接,减少了接触不良的风险。
    - 耐用材料:选用铜铍合金作为接触弹簧材料,提高了耐腐蚀性和机械强度。
    - 宽工作温度范围:可在极端环境下稳定工作。
    优势:
    - 高安全性:独特的防触摸设计保证了用户的操作安全。
    - 广泛应用:适合各种高要求的应用场景,包括实验室和工业现场。
    - 卓越性能:优异的电气性能和长期的稳定性使其成为高品质的选择。

    应用案例和使用建议


    应用案例:
    在实验室测试设备中,此插头可以安全地连接到测量设备和被测设备之间。由于其高电流和电压的传输能力,它们可以在复杂的电气系统中保持稳定可靠的连接。
    使用建议:
    - 确保按照正确的顺序进行插拔操作,以免损坏护套和接触点。
    - 在安装前检查所有连接部位是否有损伤或污渍,以确保最佳的电气连接。
    - 定期检查插头是否符合使用条件,并按制造商的指导进行清洁和维护。

    兼容性和支持


    此产品与其他同类型的香蕉插头和仪器是完全兼容的,适用于广泛的标准连接器应用。制造商提供了详尽的技术支持和维护文档,帮助用户在使用过程中获得最大的便利。

    常见问题与解决方案


    - 问题:插头无法正确插入
    - 解决方案:检查是否有足够的压力作用在侧边锁扣上,确认锁扣弹簧正常工作。
    - 问题:插头接触不良
    - 解决方案:检查接触针是否清洁无损,必要时可重新焊接或更换插头。
    - 问题:插头过热
    - 解决方案:确保在额定电流下使用,并考虑散热措施。

    总结和推荐


    这款带弹簧接触系统的滑动护套香蕉插头凭借其高安全性、卓越性能和广泛应用的特点,成为了市场上非常受欢迎的产品之一。其出色的防触摸保护设计和高电流传输能力使得它成为许多高要求应用场景的理想选择。我们强烈推荐使用此产品,尤其是在需要安全、可靠连接的环境中。

931824104参数

参数
长*宽*高 67mm(长度)*4mm(宽度)
