934073101

产品分类: 其他工具
产品描述:
供应商型号: 8281475
供应商: 海外现货
标准整包数: 1
HIRSCHMANN TEST & MEASUREMENT 其他工具 934073101

934073101概述

    高质量文章:4 mm 安全系统测量导线技术手册

    1. 产品简介

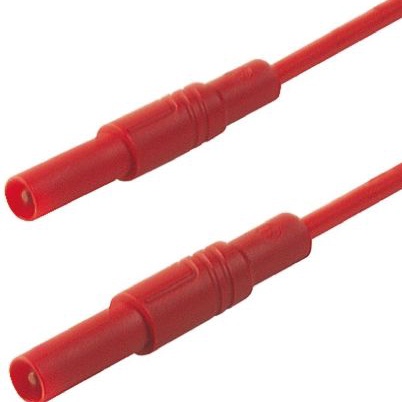

    4 mm 安全系统测量导线(4 mm Safety System Measuring Lead)是一款符合 IEC 61010 标准的安全型测量导线。该导线两端配备了直径为 4 mm 的安全插头,具备直角出线设计。其接触弹簧采用镀镍铜铍合金,导线部分采用高柔性双绝缘多股绞合线。此外,还配备了嵌入式颜色指示器,便于检测绝缘层的损坏情况。这种导线非常适合用于工业和实验室环境中,确保安全可靠的测量。

    2. 技术参数


    - 型号:MLS GG 50/2.5
    - 电缆长度:50 cm
    - 导体截面积:2.5 mm²
    - 针直径:4 mm
    - 接触类型:弹簧式针
    - 电缆类型:高度柔性管状电缆
    - 线束结构:320 × 0.10 mm
    - 额定电压:AC/DC 1000V
    - 测量类别(根据 IEC 61010):CAT III
    - 额定电流:32 A(需参考降额曲线)
    - 通过电阻:8 mΩ
    - 材料:
    - 接触材料:接触针为黄铜,接触弹簧为铜铍合金
    - 接触表面材料:镍
    - 外壳材料:PA
    - 电缆材料:PVC
    - 环境条件:
    - 温度范围:-15°C 至 +70°C
    - 燃烧等级(外壳基础材料):UL 94 V-2

    3. 产品特点和优势


    该产品具有以下几个独特功能和优势:
    - 安全可靠:通过 IEC 61010 认证,确保在工业和实验室环境中的安全使用。
    - 高柔性电缆:高柔性双绝缘多股绞合线,提高了耐用性和灵活性。
    - 直角出线设计:适合空间受限的应用环境。
    - 内置颜色指示器:便于检测绝缘层损坏,提高安全性。
    - 高电流承载能力:额定电流达 32A,适用于高功率设备。
    这些特点使其在市场上具有显著的竞争优势,并在工业和实验室环境中广泛应用。

    4. 应用案例和使用建议


    该导线广泛应用于各种工业测量设备和实验室仪器中。例如,在电力设备测试、自动化控制系统及实验室检测设备中,这种导线可以确保安全、准确的测量。
    使用建议:
    - 在安装过程中,务必确保插头牢固连接,以避免接触不良导致测量误差。
    - 定期检查颜色指示器,如发现颜色变化,及时更换导线以保证测量准确性。
    - 存储时应避免暴露在极端温度和湿度条件下,以免影响其使用寿命。

    5. 兼容性和支持


    该产品与同类安全插头和标准仪器设备完全兼容,方便集成到现有系统中。制造商 SKS Kontaktik GmbH 提供全方位的技术支持和售后服务,包括产品咨询、故障排查和技术培训等。

    6. 常见问题与解决方案


    Q1:如何判断导线绝缘层是否损坏?
    - A1:通过观察导线颜色指示器的颜色变化来判断。如果颜色发生变化,表示绝缘层可能已损坏,需要及时更换导线。
    Q2:为什么需要遵循降额曲线来选择额定电流?
    - A2:因为高功率使用时,导线内部温度会升高,可能导致电阻增大。遵循降额曲线可确保安全运行并避免过热风险。

    7. 总结和推荐


    综上所述,4 mm 安全系统测量导线以其卓越的安全性、高可靠性及广泛的应用场景,成为工业和实验室环境中的理想选择。其内置的颜色指示器、高柔性电缆以及符合 IEC 61010 标准的设计,使其在众多竞品中脱颖而出。强烈推荐在需要进行安全、准确测量的场合中使用此产品。
