934176102

产品分类: 其他线缆
产品描述:
供应商型号: 2914879
供应商: 海外现货
标准整包数: 1
HIRSCHMANN TEST & MEASUREMENT 其他线缆 934176102

934176102概述

    # 高质量电子元器件产品技术手册

    产品简介

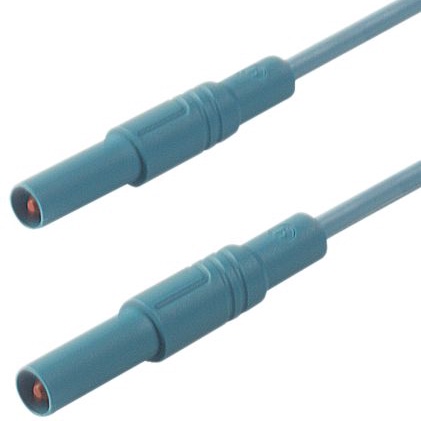

    本文将介绍一款由SKS Kontaktik GmbH生产的触电安全型硅胶测量导线,型号为MLS SIL GG 200/1。这种硅胶测量导线主要用于安全电路系统,其主要功能是确保人体接触安全,并且具有优异的电气特性。广泛应用于各种需要高精度测量和触电防护的工业领域,例如电力系统检测、医疗器械、实验室测试设备等。

    技术参数


    以下是MLS SIL GG 200/1的技术规格和技术参数:
    | 参数类别 | 描述 |

    | 导体直径 | 4 mm |
    | 接触类型 | 弹簧加载式插针 (spring-loaded pin) |
    | 电缆类型 | 高柔性软管电缆 (highly flexible hose cable) |
    | 电缆规格 | 柔性、高温耐受,防焊锡烙铁 (flexible, high-temperature resistant, solder-resistant) |
    | 线芯结构 | 259 × 0.07 mm |
    | 额定电压 | AC/DC 1000V |
    | 测量类别 | IEC61010 CAT III |
    | 额定电流 | 16A (需注意降额曲线) |
    | 接触电阻 | 40 mΩ |
    | 材料 |
    • 插针:黄铜 (brass)
    • 接触弹簧:铜铍合金 (copper-beryllium)
    • 接触表面:镍 (nickel)
    • 外壳:PA (尼龙)
    • 电缆:硅胶 (silicone)
    |
    | 环境条件 | 温度范围:-15°C 至 +70°C |
    | 可燃性等级 | UL 94 V-2 |

    产品特点和优势


    1. 安全设计:通过符合IEC 61010标准,确保测量过程中的人身安全。
    2. 高灵活性:采用双层绝缘、高柔性的多股线芯设计,使得操作更加便捷。
    3. 抗磨损耐用:外壳和连接部分设计坚固耐用,能够承受一定的机械应力。
    4. 易于识别损坏:内置颜色指示器,可方便检测绝缘损坏。
    5. 良好的电气特性:具有出色的载流能力和低接触电阻。

    应用案例和使用建议


    应用案例
    这款测量导线被广泛应用于电力系统的检测仪器中,以确保在操作过程中的安全性。此外,在医疗设备和科研实验室中,它也被用于高精度的数据采集和测量任务。
    使用建议
    1. 正确的连接方式:在安装时请务必按照制造商的指导进行正确连接,以确保电气性能和安全性。
    2. 定期检查:由于长期使用可能会导致导线老化或损坏,因此建议定期检查,尤其是颜色指示器是否完好无损。
    3. 防止过载:使用时要避免超过额定电流值,以免影响设备寿命或造成安全隐患。

    兼容性和支持


    该产品可以与各类符合标准的安全插座相匹配,如4 mm直径的安全插头。SKS Kontaktik GmbH提供了完善的技术支持服务,包括安装指导、故障排查和售后维修等。对于任何疑问或技术支持请求,您可以通过电话 (+49-37296-930-300) 或电子邮件 (info@sks-kontakt.de) 联系他们。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 绝缘损坏检测失败 | 检查并更换颜色指示器 |
    | 测量不准确 | 确保正确连接,避免过度弯曲 |
    | 接触不良 | 检查插针是否有损坏或氧化 |

    总结和推荐


    综合以上分析,MLS SIL GG 200/1是一款值得信赖的触电安全型硅胶测量导线,尤其适用于需要高精度和安全性要求的应用场景。无论是医疗设备还是工业检测仪器,都能提供可靠的性能表现。我们强烈推荐此款产品给那些寻求高质量、高可靠性的测量导线的客户。

934176102厂商介绍

Hirschmann Test & Measurement是一家专注于测试和测量技术的公司,提供广泛的测试和测量解决方案。该公司主营产品分类包括:

1. 测试和测量设备:提供各种测试和测量设备,如示波器、频谱分析器、信号发生器等,用于电子、通信、汽车等领域的测试和验证。

2. 数据采集系统:提供数据采集系统,如数据采集卡、数据记录仪等,用于工业自动化、科研等领域的数据采集和处理。

3. 通信测试设备:提供通信测试设备,如网络测试仪、无线测试仪等,用于通信网络的测试和优化。

4. 电源测试设备:提供电源测试设备,如电源分析仪、电池测试仪等,用于电源系统的测试和分析。

Hirschmann Test & Measurement的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的测试和测量产品,满足市场的需求。

2. 产品多样化:公司提供多种测试和测量产品,满足不同行业和应用场景的需求。

3. 服务支持:公司提供专业的技术支持和售后服务,帮助客户解决测试和测量过程中的问题。

4. 品牌信誉:公司在测试和测量领域享有较高的声誉,产品质量和服务得到客户的认可。

934176102数据手册

厂牌 PDF简要描述 下载
HIRSCHMANN TEST & MEASUREMENT 其他线缆 HIRSCHMANN TEST & MEASUREMENT 934176102 934176102数据手册

934176102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 110.9931
10+ ¥ 110.9931
25+ ¥ 109.0111
50+ ¥ 109.0111
库存: 21
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 110.99
