930117101

产品分类: 其他工具

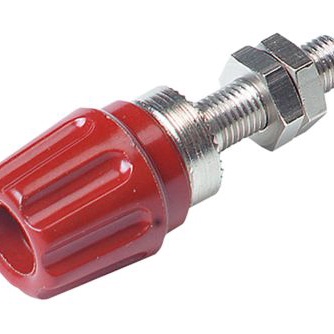

产品描述: Hirschmann Test & Measurement 接线柱, 30 V ac, 60V 直流, 63A, 红色, 镀镍触点
供应商型号: EEQ-930117101
供应商: 期货订购
标准整包数: 100
HIRSCHMANN TEST & MEASUREMENT 其他工具 930117101

930117101概述


    产品简介


    本文将为您介绍一种广泛应用于测试设备中的电子元器件——4 mm绝缘面板安装式插孔(Test Jack)。这类插孔主要用于提供安全可靠的连接点,广泛应用于实验室、工业生产和测试设备中。该产品系列涵盖了多种规格,能够满足不同的电压和电流需求。例如,本篇将重点介绍两种主要型号:PK 10 A 和 PKN 10 B。

    技术参数


    PK 10 A 型号
    - 引脚直径:4 mm
    - 额定电压:交流30 V / 直流60 V
    - 测量类别(符合IEC61010标准):CAT I
    - 额定电流:16 A
    - 接触电阻:2 mΩ
    - 材料规格:黄铜镀镍
    - 工作温度范围:-25°C 至 +100°C
    - 燃烧等级:UL 94 HB
    - 安装孔径:φ14 mm
    - 安装孔深:4 mm
    - 接触孔径:φ2 mm
    - 安装方式:螺纹安装(M4)
    PKN 10 B 型号
    - 引脚直径:4 mm
    - 额定电压:交流30 V / 直流60 V
    - 测量类别(符合IEC61010标准):CAT I
    - 额定电流:63 A
    - 接触电阻:2 mΩ
    - 材料规格:黄铜镀镍
    - 工作温度范围:-25°C 至 +100°C
    - 燃烧等级:UL 94 HB
    - 安装孔径:φ14 mm
    - 安装孔深:4 mm
    - 接触孔径:φ2.6 mm
    - 安装方式:螺纹安装(M6)

    产品特点和优势


    这两种型号的产品具有以下几个显著的优势:
    1. 高可靠性:额定电流高达63 A,确保在高负载环境下稳定运行。
    2. 安全设计:4 mm绝缘面板安装方式,防止电击风险。
    3. 广泛适用性:适用于各种测试设备,如万用表、信号发生器等。
    4. 耐久性强:黄铜镀镍材质,提供优异的机械强度和防腐蚀性能。

    应用案例和使用建议


    应用案例
    - 在高精度测试设备中作为信号采集接口。
    - 在工业自动化设备中用于电力监测和控制。
    使用建议
    1. 正确安装:确保安装孔的直径和深度与产品的规格相匹配,避免因尺寸不一致导致安装困难或不稳定。
    2. 定期检查:由于频繁使用可能导致接触不良,建议定期检查接触电阻,及时更换老化部件。
    3. 注意温度限制:虽然产品可以在-25°C至+100°C范围内正常工作,但极端环境可能会影响其性能,建议在极限条件下适当降额使用。

    兼容性和支持


    这些插孔可以与多种测试设备和仪器兼容,特别是在标准化的4 mm系统中应用更为广泛。厂商提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 接触不良:检查接触电阻,必要时清洁或更换接头。
    2. 温度异常:确认工作环境在规定的温度范围内,避免过热或过冷条件。
    3. 安装不稳固:重新确认安装孔尺寸,确保螺纹安装无误。

    总结和推荐


    综上所述,这两种型号的4 mm绝缘面板安装式插孔具有出色的电气性能和可靠性,非常适合在各种测试设备中使用。特别是PKN 10 B型号,在高电流应用中表现尤为出色。因此,无论是对于研发工程师还是设备维护人员,这些产品都值得推荐。对于需要频繁进行高精度测试的应用场合,使用这些插孔可以确保测试结果的准确性和稳定性。

930117101参数

参数
长*宽*高 52mm(长度)

930117101厂商介绍

Hirschmann Test & Measurement是一家专注于测试和测量技术的公司,提供广泛的测试和测量解决方案。该公司主营产品分类包括:

1. 测试和测量设备:提供各种测试和测量设备,如示波器、频谱分析器、信号发生器等,用于电子、通信、汽车等领域的测试和验证。

2. 数据采集系统:提供数据采集系统,如数据采集卡、数据记录仪等,用于工业自动化、科研等领域的数据采集和处理。

3. 通信测试设备:提供通信测试设备,如网络测试仪、无线测试仪等,用于通信网络的测试和优化。

4. 电源测试设备:提供电源测试设备,如电源分析仪、电池测试仪等,用于电源系统的测试和分析。

Hirschmann Test & Measurement的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的测试和测量产品,满足市场的需求。

2. 产品多样化:公司提供多种测试和测量产品,满足不同行业和应用场景的需求。

3. 服务支持:公司提供专业的技术支持和售后服务,帮助客户解决测试和测量过程中的问题。

4. 品牌信誉:公司在测试和测量领域享有较高的声誉,产品质量和服务得到客户的认可。

930117101数据手册

厂牌 PDF简要描述 下载
HIRSCHMANN TEST & MEASUREMENT 其他工具 HIRSCHMANN TEST & MEASUREMENT 930117101 930117101数据手册

930117101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 3.1284 ¥ 26.4975
库存: 2000
起订量: 200 增量: 100
交货地:
最小起订量为:100
合计: ¥ 2649.75
