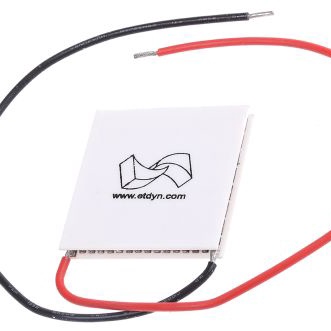

GM200-127-10-15

产品分类: 风扇和热管理
产品描述: European Thermodynamics 珀耳帖模块, 有效面积:30 x 30mm, 有效面积长度:30mm, 制冷能力:1.6W, 7V
供应商型号: 6937028
供应商: 海外现货
标准整包数: 1
EUROPEAN THERMODYNAMICS 风扇和热管理 GM200-127-10-15

GM200-127-10-15概述

    GM200-127-10-15 热电发电机模块技术手册

    产品简介


    GM200-127-10-15 是一种热电发电机模块,由欧洲热动力有限公司(European Thermodynamics Limited)设计制造。该模块利用塞贝克效应将热能直接转换为电能,广泛应用于工业、科研及环保等领域,例如废热回收、能源采集和温度监控等。

    技术参数


    以下是GM200-127-10-15的主要技术规格:
    | 参数 | 值 |

    | 热侧温度 (Th) | 200°C |
    | 冷侧温度 | 300°C |
    | 匹配负载输出功率 | 2.72W |
    | 匹配负载电阻 | 6.3Ω ± 15% |
    | 开路电压 | 8.28V |
    | 匹配负载输出电流 | 0.66A |
    | 匹配负载输出电压 | 4.14V |
    | 热流通过模块 | ~54.4W |
    | 最大压痕(非破坏性) | 1MPa |
    | 最高操作温度 (热侧) | 200°C |
    | 最高操作温度 (冷侧) | 175°C |
    此外,本手册还提供了计算热电性质的相关公式,具体如下:
    - 热导率:$kn=(0.0000334545×T^2-0.023350303×T+5.606333) \text{W/mK}$ 和 $kp=(0.0000361558×T^2-0.026351342×T+6.22162)\text{W/mK}$
    - 塞贝克系数:$an=(0.001530736×T^2-1.08058874×T-28.338095)×10^{-6} \text{V/K}$ 和 $ap=(-0.003638095×T^2+2.74380952×T-296.214286)×10^{-6} \text{V/K}$
    - 电导率:$\sigman=(0.01057143×T^2-10.16048×T+3113.71429)×10^2 \text{S/m}$ 和 $\sigmap=(0.015601732×T^2-15.708052×T+4466.38095)×10^2 \text{S/m}$
    其中,n表示n型热电元素,p表示p型热电元素。

    产品特点和优势


    - 紧凑结构:无活动部件,使其体积小且易于安装。
    - 可靠性能:提供长期稳定的操作性能。
    - 免维护:无需定期维护,减少了运营成本。
    - 静音操作:运行过程中无噪音干扰。
    - 低碳环保:采用绿色技术,符合可持续发展的要求。

    应用案例和使用建议


    GM200-127-10-15 在许多应用场合中表现出色,例如工业设备的废热回收系统、远程传感器网络的能源供应以及各种温度监测装置。在使用时,建议确保模块的热侧温度不超过200°C,冷侧温度不超过175°C。通过精确控制温度差,可以最大化输出功率,提高效率。

    兼容性和支持


    根据现有资料,GM200-127-10-15 的接口标准化程度高,能够与多种电子系统和其他元器件兼容。同时,欧洲热动力有限公司提供详尽的技术支持,包括在线文档、用户手册以及客户服务热线。

    常见问题与解决方案


    - 问题:模块输出功率不稳定
    解决方案:检查模块的工作温度范围是否合适,并确保散热系统有效。

    - 问题:模块损坏
    解决方案:立即停止使用并联系技术支持部门进行检查和更换。

    总结和推荐


    综上所述,GM200-127-10-15 热电发电机模块凭借其紧凑结构、高效稳定和免维护的特点,在众多应用中展现出色性能。特别是在高温环境下的废热回收和环保节能项目中,其表现尤为突出。强烈推荐该产品作为能源转换和回收领域的理想选择。

GM200-127-10-15厂商介绍

European Thermodynamics是一家在热力学领域具有专业经验的公司,专注于提供高质量的热力学产品和服务。该公司主营产品包括热交换器、热泵系统、制冷设备和热能回收系统等,这些产品广泛应用于工业、商业和住宅领域,如建筑供暖、制冷、食品加工、化工生产等。

European Thermodynamics的优势在于其创新的热力学解决方案和对能效的持续追求。公司采用先进的技术和材料,确保产品在性能、可靠性和能效方面达到行业领先水平。此外,European Thermodynamics还提供定制化的服务,以满足不同客户的特殊需求。通过不断的技术研发和市场拓展,公司致力于成为热力学领域的领导者,为客户提供高效、环保的热能解决方案。

GM200-127-10-15数据手册

厂牌 PDF简要描述 下载
EUROPEAN THERMODYNAMICS 风扇和热管理 EUROPEAN THERMODYNAMICS GM200-127-10-15 GM200-127-10-15数据手册

GM200-127-10-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
