EUC3P20C

产品分类: 断路器
厂牌: EUROPA COMPONENTS
产品描述: Europa MCB, EUC系列, 3P极, 20A, C型跳闸特性
供应商型号: 8496594
供应商: 海外现货
标准整包数: 1

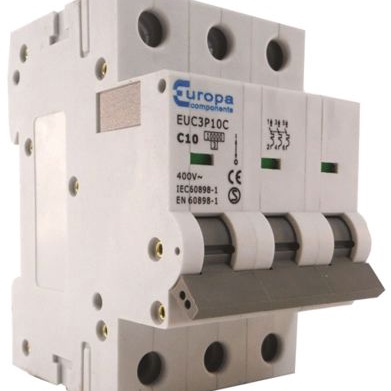

EUROPA COMPONENTS 断路器 EUC3P20C

EUC3P20C概述

    EDS1071-001 技术手册解析

    产品简介


    EDS1071-001 是一款微型断路器(MCB),适用于单相、双相及三相电路。其型号分别为EUC1P、EUC2P和EUC3P,分别代表单极、双极和三极断路器。该系列产品主要用于保护电路免受短路和过载的影响,广泛应用于工业、商业及家庭电气系统中。

    技术参数


    - 额定电流 (In):1A 至 63A
    - 额定电压 (Ue):AC 230/240V 或 400/415V
    - 额定频率:50/60Hz
    - 冲击耐压等级 (Uimp):4kV
    - 曲线特性:B、C 和 D 曲线
    - 额定短路容量 (Icn):10kA
    - 安装方式:35mm DIN 铁轨安装
    - 终端保护等级:IP20
    - 海拔高度:不超过 2000 米
    - 工作温度:-5°C 至 40°C
    - 湿度范围:40°C 时不超过 50%,20°C 时不超过 90%
    - 污染程度:2 级
    - 过电压类别:III 类
    - 终端类型:隧道式
    - 终端容量:1.0-25mm²
    - 推荐终端扭矩:2.0Nm

    产品特点和优势


    EDS1071-001 断路器具有以下独特功能和优势:
    - 高可靠性:能够承受高达 10kA 的短路电流,确保电路安全可靠。
    - 宽温度范围:能够在 -5°C 至 40°C 的温度范围内稳定工作,适用于多种环境。
    - 易于安装:采用标准的 35mm DIN 铁轨安装方式,方便快捷。
    - 高效保护:不同曲线特性 (B、C、D) 可以满足不同的保护需求,提升系统的安全性。

    应用案例和使用建议


    EDS1071-001 断路器广泛应用于工业和商业建筑中的配电系统。例如,在工业自动化设备中,使用 B 曲线的 EUC1P 型号可以有效保护敏感设备;在商业楼宇的配电系统中,使用 C 或 D 曲线的 EUC2P 和 EUC3P 型号能够提供更广泛的过载保护。
    使用建议:
    - 安装前需确保所有连接点紧固,避免因接触不良导致的故障。
    - 定期检查接线端子的紧固情况,确保电气连接可靠。
    - 根据具体应用需求选择合适的电流和曲线特性。

    兼容性和支持


    EDS1071-001 断路器符合 IEC 60898 和 EN 60898 标准,并通过 KEMA 认证。它与标准的 35mm DIN 铁轨兼容,可与其他标准电器元件配合使用。制造商提供了全面的技术支持和售后服务,包括安装指导、定期检查和技术咨询。

    常见问题与解决方案


    1. 问题:安装后发现断路器无法正常合闸。
    - 解决办法:检查接线是否正确,确认断路器所在回路无故障。必要时进行重新接线。

    2. 问题:断路器动作频繁,频繁跳闸。
    - 解决办法:检查负载电流是否超过断路器的额定值,或者负载是否存在短路现象。调整负载或更换更高级别的断路器。
    3. 问题:断路器外壳温度过高。
    - 解决办法:检查安装环境的通风状况,确保散热良好。如果持续高温,可能需要更换更大容量的断路器。

    总结和推荐


    EDS1071-001 断路器以其高可靠性、宽温度范围和易于安装的特点,在多种应用环境中表现出色。其不同曲线特性的设计使其能够满足各种保护需求。我们强烈推荐使用该产品,特别是在对电气安全要求较高的场合。
    总之,EDS1071-001 是一款性能卓越、应用广泛的断路器,无论是对于工业还是民用领域,都是一个值得信赖的选择。

EUC3P20C参数

参数
照明 -
断路器类型 MCB
执行器类型 -
额定电流 20A
极数 3
额定电压-AC 230V,400V
额定电压-DC -
照明电压-标称值 -
长*宽*高 54mm*78mm*87mm
安装方式 DIN导轨安装

EUC3P20C厂商介绍

Europa Components是一家全球领先的电子元件分销商,专注于为客户提供广泛的电子元件和解决方案。公司主营产品包括:

1. 被动元件:如电阻、电容、电感等,广泛应用于消费电子、工业控制、通信设备等领域。
2. 半导体:包括二极管、晶体管、集成电路等,应用于汽车电子、医疗设备、计算机等领域。
3. 连接器:如插头、插座、电缆组件等,用于连接各种电子设备,应用于****、*事、通信等领域。
4. 传感器:如温度、压力、光敏等传感器,用于监测和控制各种环境参数,应用于工业自动化、智能家居等领域。

Europa Components的优势在于:

1. 丰富的产品线:提供超过100万种电子元件,满足客户多样化需求。
2. 强大的供应链:与全球多家顶级制造商建立合作关系,确保元件质量和供应稳定性。
3. 专业的技术支持:拥有经验丰富的技术团队,为客户提供专业的选型和应用支持。
4. 快速响应:提供24/7在线服务,快速响应客户需求,缩短交货周期。

EUC3P20C数据手册

厂牌 PDF简要描述 下载
EUROPA COMPONENTS 断路器 EUROPA COMPONENTS EUC3P20C EUC3P20C数据手册
