16.000MHz HC49/4H/30/50/-40+85/18pF/ATF

产品分类: 无源晶振
厂牌: EUROQUARTZ
产品描述: Euroquartz 晶振, 16MHz, 通孔安装, 2引脚, 18pF负载, 10.77 x 4.34 x 3.5mm, 长10.77mm
供应商型号: 6938819
供应商: 海外现货
标准整包数: 1

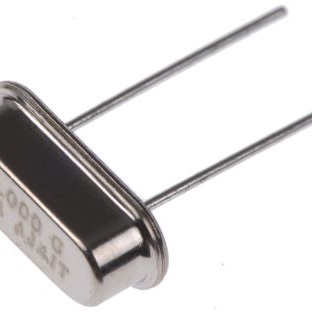

EUROQUARTZ 无源晶振 16.000MHz HC49/4H/30/50/-40+85/18pF/ATF

16.000MHz HC49/4H/30/50/-40+85/18pF/ATF概述

    欧洲石英晶体(HC49-4H 和 HC49-4HL)技术手册

    产品简介


    HC49-4H 和 HC49-4HL 是低功耗、行业标准的石英晶体单元,广泛应用于各种系统时钟频率需求的场景。它们采用AT切片设计,并使用密封金属外壳以确保长期稳定性。HC49-4H系列与行业标准HC49封装具有相同的基底轮廓,提供低能耗且经济高效的选择。

    技术参数


    | 参数 | 描述 |

    | 频率范围 | 3.2 MHz 至 70 MHz |
    | 振荡模式 | AT切割基频:3.2 MHz 至 48.0 MHz |
    AT切割三阶谐波:27.0 MHz 至 70.0 MHz |
    BT切割基频:24.0 MHz 至 48.0 MHz |
    | 校准公差(25°C) | ±5 ppm, ±10 ppm, ±20 ppm 或 ±30 ppm |
    | 温度稳定性 | 由负载电容决定,通常从8 pF 到 32 pF |
    | 年老化率 | 25°C 下最大±3 ppm,第一年之后每年±1 ppm |
    | 最大驱动功率 | 100 mW 典型值,500 mW 最大值 |
    | 存储温度范围 | -50°C 至 +105°C |
    | 罗氏兼容状态 | 符合RoHS要求 |
    | 包装形式 | 散装包装(径向带状托盘可选) |

    产品特点和优势


    - 低功耗:在100 mW的典型驱动功率下工作,可有效降低系统功耗。
    - 高可靠性:采用电阻焊接密封,确保长期稳定性。
    - 经济实惠:低频和高频覆盖范围广,适合多种应用。
    - 适应性强:温度稳定性优秀,能够在极端环境下正常工作。

    应用案例和使用建议


    HC49-4H和HC49-4HL常用于通信设备、消费电子产品、仪器仪表及工业控制等领域。例如,在通信系统中作为参考时钟源。在实际应用中,建议选择合适的校准公差和振荡模式,以满足具体的设计需求。同时注意电源电压和驱动功率匹配,确保最佳性能。

    兼容性和支持


    HC49-4H系列晶体易于与其他标准电子元件集成。制造商提供详细的安装指南和技术支持服务,确保用户能够顺利使用该产品。此外,径向带状托盘包装便于自动化生产和组装。

    常见问题与解决方案


    1. 驱动功率过载
    问题描述:晶体振荡幅度过大导致损坏。
    解决方案:检查并调整电源电压和外部电路设计,确保符合晶体的最大驱动功率限制。
    2. 温度波动引起的不稳定
    问题描述:温度变化导致频率偏差超出预期范围。
    解决方案:选用具有较高温度稳定性的型号或添加温补电路进行补偿。

    总结和推荐


    HC49-4H 和 HC49-4HL 是性价比高的石英晶体,适用于多种应用场合。凭借其出色的稳定性和兼容性,是设计者值得信赖的选择。无论是在家用电器还是工业设备中,这些晶体都能提供可靠的性能。强烈推荐在需要高性能时钟源的应用中使用此产品。

16.000MHz HC49/4H/30/50/-40+85/18pF/ATF参数

参数
频率 16MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±3ppm
频率容差 ±30ppm
等效串联电阻 40Ω
长*宽*高 10.77mm*4.34mm*3.5mm
通用封装 HC-49-4H
安装方式 通孔安装

16.000MHz HC49/4H/30/50/-40+85/18pF/ATF厂商介绍

EUROQUARTZ是一家专门从事石英产品制造和分销的公司。它的主要产品包括:

1. 石英砂:用于玻璃制造、铸造、滤料、建筑和水处理等领域。
2. 石英粉:用于涂料、塑料、橡胶、电子和陶瓷等行业。
3. 高纯石英:用于半导体、光电子和精密仪器等高科技领域。
4. 石英玻璃:用于实验室设备、医疗设备和高端照明产品。

EUROQUARTZ的优势在于:

- 质量控制:拥有严格的质量管理体系,确保产品符合国际标准。
- 技术创新:不断研发新技术,提升产品性能和应用范围。
- 客户服务:提供定制化服务,满足客户的特定需求。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的稳定性和及时性。

EUROQUARTZ致力于为客户提供高质量的石英产品和解决方案,以满足不同行业的需求。

16.000MHz HC49/4H/30/50/-40+85/18pF/ATF数据手册

厂牌 PDF简要描述 下载
EUROQUARTZ 无源晶振 EUROQUARTZ 16.000MHz HC49/4H/30/50/-40+85/18pF/ATF 16.000MHz HC49/4H/30/50/-40+85/18pF/ATF数据手册

16.000MHz HC49/4H/30/50/-40+85/18pF/ATF封装设计

查看详情并下载
Symbol
Footprint
3D Model
