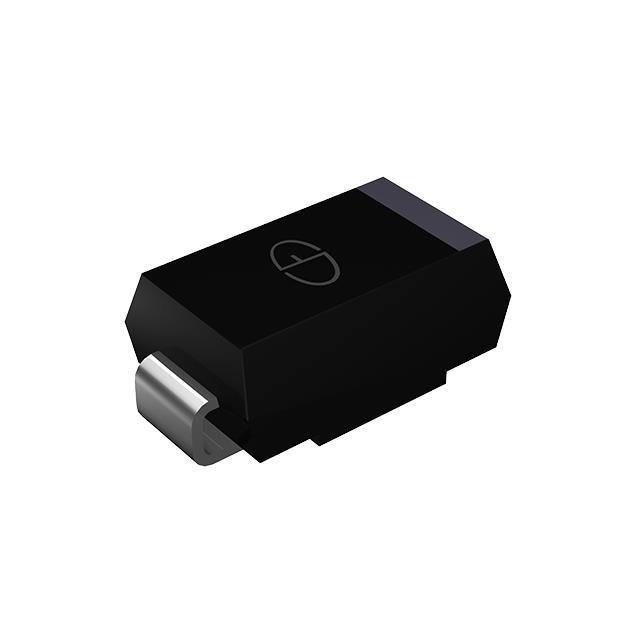

GR1M

产品分类: 整流二极管/整流桥
产品描述: 1KV 30A 500ns 5μA 1A SMA(DO-214AC) 贴片安装
供应商型号: GR1M
供应商: 国内现货
标准整包数: 7500
GOOD-ARK/苏州固锝电子 整流二极管/整流桥 GR1M

GR1M概述

    GR1A至GR1M表面贴装玻璃钝化快速恢复二极管技术手册

    产品简介


    GR1A至GR1M是苏州固锝电子有限公司生产的表面贴装玻璃钝化快速恢复二极管。这些二极管广泛应用于需要快速开关特性的电路中,如照明系统、手机、便携设备、电源供应和其他消费电子产品。每个型号在不同的反向电压和正向电流下提供了不同的电气特性。

    技术参数


    - 反向电压(VRRM):50V至1000V
    - 正向平均电流(IF(AV)):1.0A
    - 最大瞬时正向电压(VF):
    - TA=25°C时:1.0A
    - TA=125°C时:1.0A
    - 典型结电容(CJ):4.0pF @ 4.0V,1MHz
    - 最大反向恢复时间(trr):150ns至500ns
    - 最大直流反向电流(IR):5µA @ 25°C
    - 工作温度范围:-55°C 至 +150°C
    - 焊接耐温:260°C,10秒

    产品特点和优势


    - 玻璃钝化:提高二极管的耐热性和可靠性。
    - 适合自动化装配:方便大规模生产。
    - 低正向压降:减少能量损耗,提高效率。
    - 高电流能力:适用于大电流应用。
    - 低反向漏电流:降低功耗,提高可靠性。
    - 可选无卤素版本:环保材料,符合RoHS标准。

    应用案例和使用建议


    - 应用案例:
    - 照明系统:用于LED驱动电源中,保证快速的开关频率。
    - 手机:用于充电器或电源适配器,确保稳定输出。
    - 便携设备:适用于小型电子设备的电源管理。
    - 电源供应:用于需要快速响应的高功率电源模块。
    - 使用建议:
    - 在选择具体型号时,需根据实际应用需求考虑反向电压和正向电流。
    - 使用过程中注意散热,避免长时间高温运行,以延长寿命。
    - 结合电容和电感设计,优化电路布局,减少EMI干扰。

    兼容性和支持


    - 兼容性:可与标准表面贴装工艺兼容,适合大多数现代电子设备。
    - 技术支持:苏州固锝提供详细的技术文档和在线支持,确保客户能够充分利用产品优势。

    常见问题与解决方案


    1. 问题:二极管出现过热现象。
    - 解决方案:检查散热措施,确保良好的散热设计。
    2. 问题:二极管在高电流情况下损坏。
    - 解决方案:确认应用电流不超过额定值,并增加适当的保护措施。
    3. 问题:二极管性能不稳定。
    - 解决方案:检查焊接质量,确保焊接规范。

    总结和推荐


    GR1A至GR1M系列二极管以其高效的性能、高可靠性和广泛的适用性,在市场上具有很强的竞争力。特别适用于要求快速开关和高可靠性的应用场合。建议客户根据实际需求选择合适的型号,并注意良好的散热设计和正确的使用方法,以充分发挥其性能优势。总之,强烈推荐在需要快速恢复特性的应用中选用此系列二极管。

GR1M参数

参数
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 500ns
正向浪涌电流 30A
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

GR1M厂商介绍

GOOD-ARK公司是一家韩国企业,专注于研发和生产各类工业自动化设备和机器人。公司主营产品包括:

1. 机器人控制器:用于控制工业机器人的运动和操作,广泛应用于制造业、物流等领域。
2. 伺服电机和驱动器:提供精确的速度和位置控制,适用于需要精确运动控制的场合。
3. 视觉系统:用于机器人视觉识别和定位,提高自动化系统的准确性和效率。
4. 工业机器人:包括多关节机器人、SCARA机器人等,适用于各种工业生产线。

GOOD-ARK的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 定制解决方案:根据客户需求提供定制化的自动化解决方案。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速的技术支持和服务。

GOOD-ARK致力于通过其高质量的产品和服务,帮助客户提高生产效率和降低成本。

GR1M数据手册

厂牌 PDF简要描述 下载
GOOD-ARK/苏州固锝电子 整流二极管/整流桥 GOOD-ARK/苏州固锝电子 GR1M GR1M数据手册

GR1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7500+ ¥ 0.1314
库存: 7500
起订量: 7500 增量: 7500
交货地:
最小起订量为:7500
合计: ¥ 985.5
