NDD04N60Z-1

产品分类:
产品描述:
供应商型号: NDD04N60Z-1 IPAK/TO-251
供应商: 国内现货
标准整包数: 5

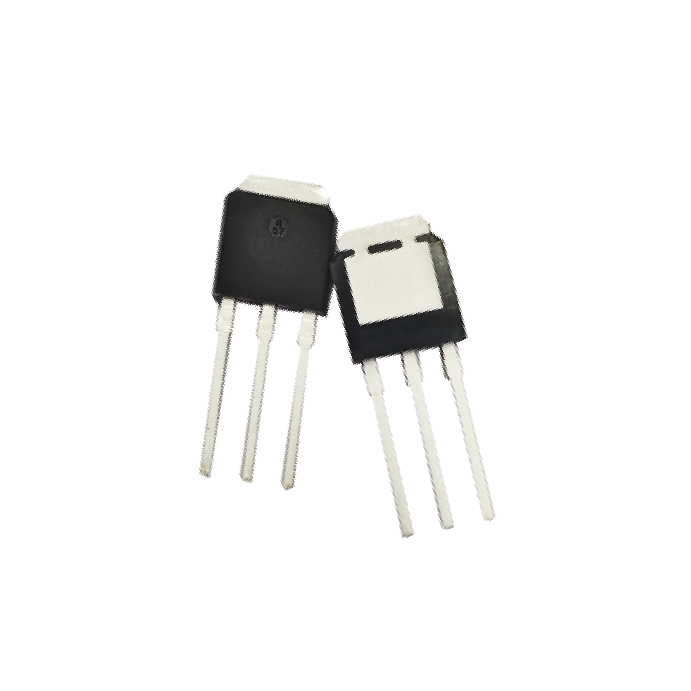

ISC/无锡固电半导体  NDD04N60Z-1

NDD04N60Z-1概述


    产品简介


    ISC N-Channel MOSFET Transistor NDD04N60Z-1
    ISC N-Channel MOSFET Transistor NDD04N60Z-1是一款专为高可靠性应用设计的功率MOSFET晶体管。这款晶体管主要用于电机驱动、直流-直流转换器、电源开关和电磁阀驱动等领域。其高耐压和低导通电阻使其成为多种工业和消费电子设备的理想选择。

    技术参数


    以下是NDD04N60Z-1的技术参数:
    - 绝对最大额定值(Ta=25℃)
    - 漏源电压 (VDSS):600 V
    - 栅源电压 (VGS)(连续):±30 V
    - 漏极电流 (ID)(连续):4.1 A
    - 单脉冲漏极电流 (IDM):20 A
    - 总耗散功率 (@TC=25℃):83 W
    - 最大工作结温 (TJ):150 ℃
    - 存储温度 (Tstg):-55~150 ℃
    - 热特性
    - 热阻 (Rth j-c):1.51 ℃/W
    - 电气特性(TC=25℃,除非另有说明)
    - 漏源击穿电压 (V(BR)DSS):600 V
    - 零栅电压漏极电流 (IDSS):1 μA
    - 栅体泄漏电流 (IGSS):±10 μA
    - 栅阈电压 (VGS(th)):3.0 ~ 4.5 V
    - 导通电阻 (RDS(on)):2.0 Ω(VGS=10V, ID=2.0A)
    - 正向导通电压 (VSD):1.6 V(IS=4.0A, VGS=0)

    产品特点和优势


    - 高耐压能力:600V的漏源击穿电压,使得该MOSFET能够承受较高的电压冲击。
    - 低导通电阻:最大2.0Ω的导通电阻,保证了较低的功耗和更高的效率。
    - 适用广泛的应用场景:适用于电机驱动、直流-直流转换器、电源开关和电磁阀驱动等多种应用领域。
    - 可靠的安全性能:绝对最大额定值包括连续工作时的电压、电流和功率限制,确保了设备的长期稳定运行。

    应用案例和使用建议


    - 应用案例:
    - 电机驱动:通过控制电机的启动和停止,实现高效节能的电机控制。
    - 直流-直流转换器:用于提高电能转换效率,减少能量损失。
    - 电源开关:在电源管理系统中作为关键部件,提供可靠的电源切换功能。
    - 电磁阀驱动:控制电磁阀的开关,实现精准的流量调节。
    - 使用建议:
    - 在使用过程中,确保电路的漏源电压不超过600V,以避免损坏晶体管。
    - 控制电路的电流不超过4.1A(连续),单脉冲电流不超过20A。
    - 建议采用适当的散热措施,如加装散热片,以保证器件的工作温度不超过150℃。

    兼容性和支持


    - 兼容性:NDD04N60Z-1与多种控制器和驱动器兼容,可在不同的电路环境中使用。
    - 厂商支持:ISC提供详细的用户手册和技术支持服务,确保用户在使用过程中得到充分的帮助和指导。

    常见问题与解决方案


    - Q: 工作温度超过150℃怎么办?
    - A: 立即断开电源,并采取有效的降温措施,如增加散热片或调整电路布局。
    - Q: 漏极电流超过4.1A(连续)怎么办?
    - A: 使用合适的外部电阻器或电路布局来降低漏极电流,或者使用更高电流容量的晶体管。

    总结和推荐


    NDD04N60Z-1是一款性能卓越、用途广泛的N-Channel MOSFET晶体管,适用于多种高可靠性应用场景。其高耐压、低导通电阻的特点,使其在电机驱动、直流-直流转换器等领域表现优异。总体而言,我们强烈推荐这款产品用于需要高效、可靠电力转换和控制的场合。

NDD04N60Z-1厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

NDD04N60Z-1数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 ISC/无锡固电半导体 NDD04N60Z-1 NDD04N60Z-1数据手册

NDD04N60Z-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.6875
4200+ ¥ 3
库存: 5
起订量: 5 增量: 4200
交货地:
最小起订量为:5
合计: ¥ 23.43
