2SD1606

产品分类:
产品描述:

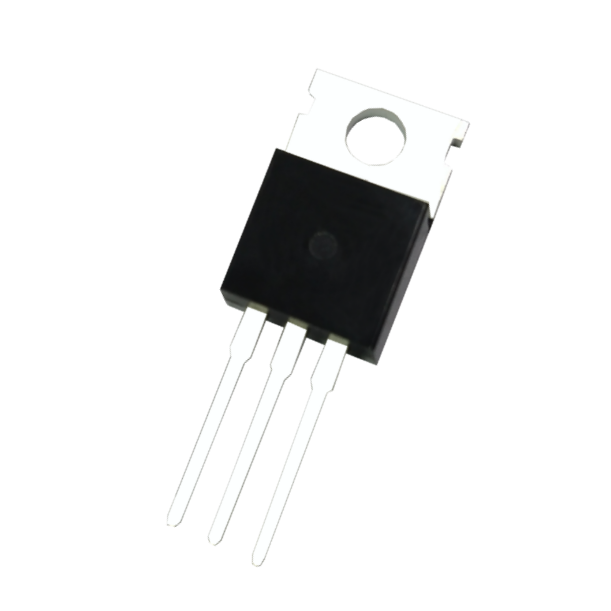

供应商型号: 2SD1606 TO-220
供应商: 国内现货
标准整包数: 5
ISC/无锡固电半导体  2SD1606

2SD1606概述

    # 电子元器件产品技术手册解析:2SD1606 NPN达林顿功率晶体管

    1. 产品简介


    基本介绍
    2SD1606是一款由ISC Semiconductor生产的NPN达林顿功率晶体管。这类晶体管主要用于低频功率放大器,适用于需要高增益和稳定性的场合。达林顿结构通过将两个晶体管结合在一起,实现了极高的电流增益,使其成为许多高电流应用场景的理想选择。
    主要功能
    - 高电流增益(hFE): 最小值为1000,确保了在低输入电流下依然能够实现稳定的高输出电流。
    - 高耐压能力: 集电极-发射极击穿电压达到120V,确保了在高压环境下也能稳定运行。
    - 低饱和电压: 即使在大电流情况下,饱和电压也非常低,降低了功耗。
    应用领域
    - 低频功率放大器: 适用于音频功放、电机驱动等需要高电流和稳定性应用的领域。
    - 工业控制: 在需要大电流驱动的应用场景中表现出色,例如机器人、工业自动化设备等。

    2. 技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VCBO | 集电极-基极电压 | 120 V |
    | VCEO | 集电极-发射极电压 | 120 V |
    | VEBO | 发射极-基极电压 | 7 V |
    | IC | 连续集电极电流 | 6 A |
    | ICP | 峰值集电极电流 | 12 A |
    | PC | 集电极功耗(@TC=25℃) 40 | W |
    | TJ | 结温 150 | ℃ |
    | Tstg | 存储温度范围 | -55 150 | ℃ |

    3. 产品特点和优势


    独特功能和优势
    - 高增益: 最小DC增益hFE为1000,适用于需要高增益的应用场景。
    - 低噪声和低损耗: 由于其低饱和电压特性,即使在大电流工作条件下也能保持较低的功耗。
    - 可靠性高: 生产过程中严格控制制造过程中的变化,保证了每个批次之间的一致性。
    - 快速响应时间: 无论是开启时间还是关闭时间都表现优异,提高了电路的动态性能。
    市场竞争力
    - 广泛适用性: 可用于多种应用场景,如音频放大器、电机驱动、工业控制系统等。
    - 稳定性: 高温稳定性和抗干扰能力使得该晶体管能够在各种恶劣环境中稳定工作。

    4. 应用案例和使用建议


    应用案例
    2SD1606广泛应用于各种功率放大器和电机驱动电路中。例如,在音频功放中,它能够提供高增益和稳定的信号放大效果;在电机驱动中,它的大电流能力使其能够轻松驱动高负载的电机。
    使用建议
    - 散热管理: 由于其较高的功耗(最大40W),在设计时必须注意良好的散热措施,以避免过热导致损坏。
    - 电路布局: 为了减少噪声和提高稳定性,建议采用较短的走线和尽量靠近放置相关的滤波电容。

    5. 兼容性和支持


    兼容性
    - 2SD1606具有广泛的兼容性,可以与其他常见的功率晶体管和控制电路兼容,易于集成到现有系统中。
    厂商支持
    - ISC Semiconductor提供详尽的技术文档和支持服务,帮助用户在使用过程中解决问题并提供必要的技术支持。

    6. 常见问题与解决方案


    常见问题与解决方法
    - Q: 如何正确处理散热问题?
    - A: 设计中需加入适当的散热片或风扇,确保良好的空气流通和散热效果。
    - Q: 电源电压应该如何设定?
    - A: 确保电源电压不超过VCEO的最大值(120V),并且留有足够的余量来应对瞬态过压情况。

    7. 总结和推荐


    综合评估
    2SD1606是一款出色的NPN达林顿功率晶体管,具有高增益、低饱和电压和良好的稳定性。这些特性使其非常适合于需要高电流和高可靠性的应用场景。
    推荐
    鉴于其出色的表现和广泛应用的潜力,我们强烈推荐2SD1606作为各类高电流应用的理想选择。
