BTA24-800CW

产品分类: 晶闸管/可控硅
产品描述: Three Terminal Electronic Component
供应商型号: BTA24-800CW TO-220
供应商: 国内现货
标准整包数: 5

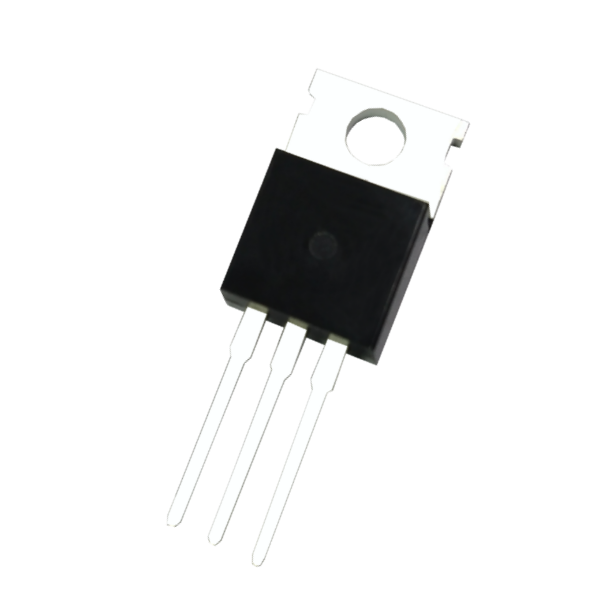

ISC/无锡固电半导体 晶闸管/可控硅 BTA24-800CW

BTA24-800CW概述

    BTA24-800CW Triac 技术手册

    1. 产品简介


    BTA24-800CW 是一款由 INCHANGE Semiconductor 生产的绝缘型双向晶闸管(Triac),适用于广泛的通用应用场合,特别是需要高浪涌电流能力的场合。此产品主要用于相位控制和静态开关电路,在感性或电阻性负载中表现优异。由于其较低的批次间差异,能够提供稳定可靠的性能。

    2. 技术参数


    | 符号 | 参数 | 条件 | 最大值 | 单位 |

    | VDRM | 重复峰值反向电压 800 | V |
    | VRRM | 重复峰值正向电压 800 | V |
    | IT(RMS) | 正向电流(全正弦波) | TJ = 90℃ | 25 | A |
    | ITSM | 非重复峰值正向电流 | TP = 8.3ms | 260 | A |
    | Tj | 工作结温 125 | ℃ |
    | Tstg | 存储温度 -45~150 | ℃ |
    | PG(AV) | 平均门极功率耗散 | TJ = 125℃ | 1 | W |
    | Rth(j-c) | 结壳热阻 1.5 | ℃/W |

    3. 产品特点和优势


    BTA24-800CW 采用 TO-220AB 绝缘封装,确保了可靠性和耐久性。此外,该产品具有较低的批次间差异,这意味着可以在不同批次的产品中获得一致的性能和可靠性。它非常适合于需要高浪涌电流的应用,例如用于家庭电器、工业自动化和控制系统中的相位控制和静态开关。

    4. 应用案例和使用建议


    BTA24-800CW 的主要应用包括家庭电器的调光灯控制、电机控制、电磁加热等。在实际使用中,建议将 Triac 安装在具有良好散热条件的散热片上,以保证其工作温度不超过 125℃。另外,使用过程中应注意门极驱动电压和电流的稳定性,以确保 Triac 可靠触发和关断。

    5. 兼容性和支持


    BTA24-800CW 可以与其他标准的 Triac 设备无缝集成。INCHANGE Semiconductor 提供了全面的技术支持和售后服务,包括产品咨询、故障排除和维修服务。

    6. 常见问题与解决方案


    - 问题:产品过热
    - 解决办法: 确保安装在良好的散热环境中,并定期检查结温。

    - 问题:触发不稳定
    - 解决办法: 检查门极驱动信号的稳定性和幅度,并确保连接良好。

    7. 总结和推荐


    总体来说,BTA24-800CW 是一款可靠且高性能的双向晶闸管,特别适合于需要高浪涌电流能力的应用。它具备出色的批次一致性,能够提供稳定可靠的性能。如果您正在寻找一种用于相位控制和静态开关应用的高性能 Triac,BTA24-800CW 将是一个不错的选择。

BTA24-800CW参数

参数
最大栅极峰值反向电压 -
开启状态电压 -
SCR类型 -
最大栅极触发电流 -
通态非重复峰值电流 -
RMS通态电流 -
平均通态电流 -
断态电压 -
断态最大重复峰值漏电流 -
最大栅极触发电压 -
通用封装 TO-220
