2SC4053

产品分类:
产品描述:
供应商型号: 2SC4053 TO-220
供应商: 国内现货
标准整包数: 5

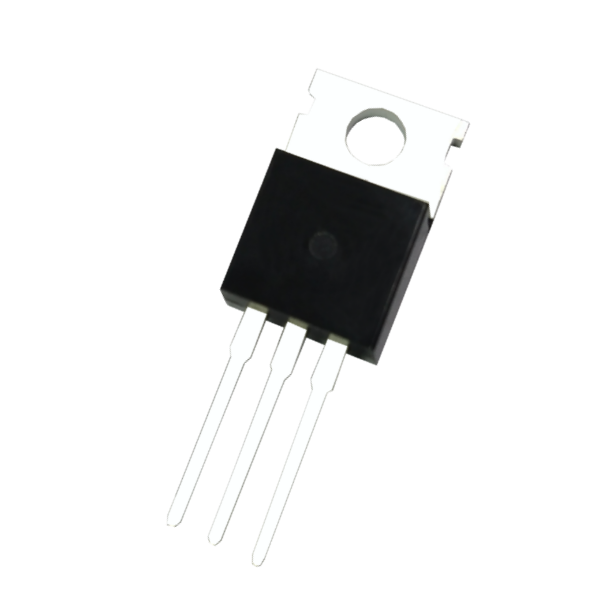

ISC/无锡固电半导体  2SC4053

2SC4053概述

    2SC4053 NPN Power Transistor 技术手册

    1. 产品简介


    2SC4053 是一款由ISC Semiconductor生产的硅基NPN功率晶体管。它主要用于高电压和高频的应用场景,如开关调节器、高频逆变器和通用功率放大器。该产品通过快速开关速度和最小化批次间差异,确保了可靠的性能和长期稳定性。

    2. 技术参数


    以下是2SC4053的关键技术参数:
    - 绝对最大额定值(Ta=25℃)
    - VCBO(集电极-基极电压):600V
    - VCEO(集电极-发射极电压):450V
    - VCEX(集电极-发射极电压):600V(VEB=5V)
    - VEBO(发射极-基极电压):7V
    - IC(连续集电极电流):5A
    - ICM(峰值集电极电流):10A
    - IB(连续基极电流):2A
    - IBM(峰值基极电流):4A
    - PT(总功耗):50W(@ TC=25℃)
    - TJ(结温):150℃
    - Tstg(存储温度范围):-55~150℃
    - 热特性
    - Rth j-c(结到外壳热阻):2.5℃/W
    - 电气特性(TC=25℃)
    - VCEO(SUS)(集电极-发射极维持电压):450V
    - VCE(sat)(集电极-发射极饱和电压):1.0V
    - VBE(sat)(基极-发射极饱和电压):1.5V
    - ICBO(集电极截止电流):100μA
    - ICEO(集电极截止电流):100μA
    - IEBO(发射极截止电流):100μA
    - hFE-1(直流电流增益):10
    - hFE-2(直流电流增益):5
    - fT(电流增益-带宽积):20MHz
    - Switching times(开关时间)
    - ton(开启动时间):0.5μs
    - tstg(存储时间):2.0μs
    - tf(关断时间):0.2μs

    3. 产品特点和优势


    2SC4053具备以下独特功能和优势:
    - 快速开关速度:适合需要高速切换的应用场景。
    - 低批次间差异:保证了稳定性和可靠性。
    - 高电压耐受性:VCEO为450V,适用于高压应用。
    - 高电流承载能力:连续集电极电流可达5A,峰值可达10A。
    - 高可靠性:在广泛的温度范围内具有稳定的性能。

    4. 应用案例和使用建议


    - 应用案例:2SC4053广泛应用于开关调节器、高频逆变器和通用功率放大器等领域。这些应用场景要求高效能、高速度和高可靠性的电源转换。
    - 使用建议:为了最大化性能和可靠性,建议使用适当的散热措施,如散热片,以减少温度上升。同时,在设计电路时应考虑合适的驱动条件,以确保快速的开关时间和最小的功耗。

    5. 兼容性和支持


    - 兼容性:2SC4053可以与其他标准功率晶体管兼容。用户可以根据具体应用需求选择合适的配套元件。
    - 支持:ISC Semiconductor提供全面的技术支持,包括产品文档、样品和技术咨询。如有特殊应用需求,可联系销售团队获取进一步的支持。

    6. 常见问题与解决方案


    - 问题1:过高的温度可能导致器件损坏。
    - 解决方案:使用散热片和散热膏来提高散热效率,保持器件在安全的工作温度范围内。

    - 问题2:长时间的高频开关可能导致性能下降。
    - 解决方案:适当增加器件冷却时间,确保器件有充分的时间恢复。

    7. 总结和推荐


    2SC4053是一款高性能的NPN功率晶体管,具备快速开关速度和高可靠性,适用于各种高压和高频应用场合。其优异的性能和广泛的适用性使其在市场上具有很高的竞争力。强烈推荐在需要高效能和高可靠性的应用中使用此产品。
    更多信息请访问 [ISC Semiconductor 官方网站](www.iscsemi.com) 获取详细资料和技术支持。

2SC4053厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

2SC4053数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 ISC/无锡固电半导体 2SC4053 2SC4053数据手册

2SC4053封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.25
1000+ ¥ 7.2
库存: 8500
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 56.25
