30ETH06FP

产品分类:
产品描述:
供应商型号: 30ETH06FP TO-220F-2
供应商: 国内现货
标准整包数: 5

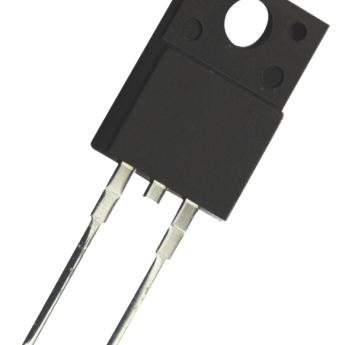

ISC/无锡固电半导体  30ETH06FP

30ETH06FP概述

    Hyperfast Rectifier 30ETH06 技术手册

    产品简介


    Hyperfast Rectifier 30ETH06 是一款高性能的整流二极管,适用于多种电子设备中。它具有快速恢复时间和低正向电压降等显著特点。这种二极管广泛应用于功率因数校正(PFC)升压级、逆变器以及自由轮二极管等场合。

    技术参数


    - 峰值重复反向电压 (VRRM): 600 V
    - 平均整流正向电流 (IF(AV)): 30 A (TC = 37℃)
    - 非重复峰值浪涌电流 (IFSM): 220 A
    - 工作结温范围 (TJ): -65℃ 到 175℃
    - 存储温度范围 (Tstg): -65℃ 到 175℃
    - 热阻 (Rth j-c): 2.85 ℃/W
    电气特性 (TJ = 25℃)
    - 最大瞬时正向电压 (VF):
    - IF=30A, TJ=25℃ 时为 2.6 V
    - IF=30A, TJ=150℃ 时为 1.75 V
    - 最大瞬时反向电流 (IR):
    - VR=VRWM 时为 50 µA
    - VR=VRWM, TJ=150℃ 时为 500 µA
    - 最大反向恢复时间 (trr):
    - IF=1.0A, dIF/dt=50A/µs, VR=30V 时为 35 ns

    产品特点和优势


    - 快速恢复时间:这使得二极管在高频开关应用中表现出色。
    - 低正向电压降:有助于提高能效并减少发热。
    - 低泄漏电流:确保更好的稳定性与可靠性。
    - 广泛的温度适应性:在极端环境下也能稳定工作。

    应用案例和使用建议


    应用案例:
    - 在PFC升压级中使用,用于提高系统的功率因数。
    - 作为逆变器中的自由轮二极管,以保护逆变电路免受电压突变的影响。
    使用建议:
    - 确保系统设计能够承受大电流下的高温影响。
    - 在高频环境中使用时,应注意散热设计,以避免过热。

    兼容性和支持


    Hyperfast Rectifier 30ETH06 可与大多数现代逆变器和电源管理系统兼容。制造商提供了详尽的技术支持和维护服务,包括文档、样本和在线技术支持。

    常见问题与解决方案


    - 问题:长时间使用后,设备发热严重。
    - 解决办法:检查散热系统是否正常工作,必要时增加外部冷却措施。
    - 问题:电路在高频率下表现不稳定。
    - 解决办法:确认电路设计符合制造商的要求,特别是对于电容的选择和布局。

    总结和推荐


    Hyperfast Rectifier 30ETH06 是一款高效、可靠的整流二极管,在许多需要高速恢复特性的应用中表现出色。其出色的电气性能和广泛的工作温度范围使其成为高性能电源管理和转换电路的理想选择。如果您正在寻找一种能提升系统效率和可靠性的解决方案,30ETH06 绝对值得考虑。

30ETH06FP厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

30ETH06FP数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 ISC/无锡固电半导体 30ETH06FP 30ETH06FP数据手册

30ETH06FP封装设计

查看详情并下载
Symbol
Footprint
3D Model
