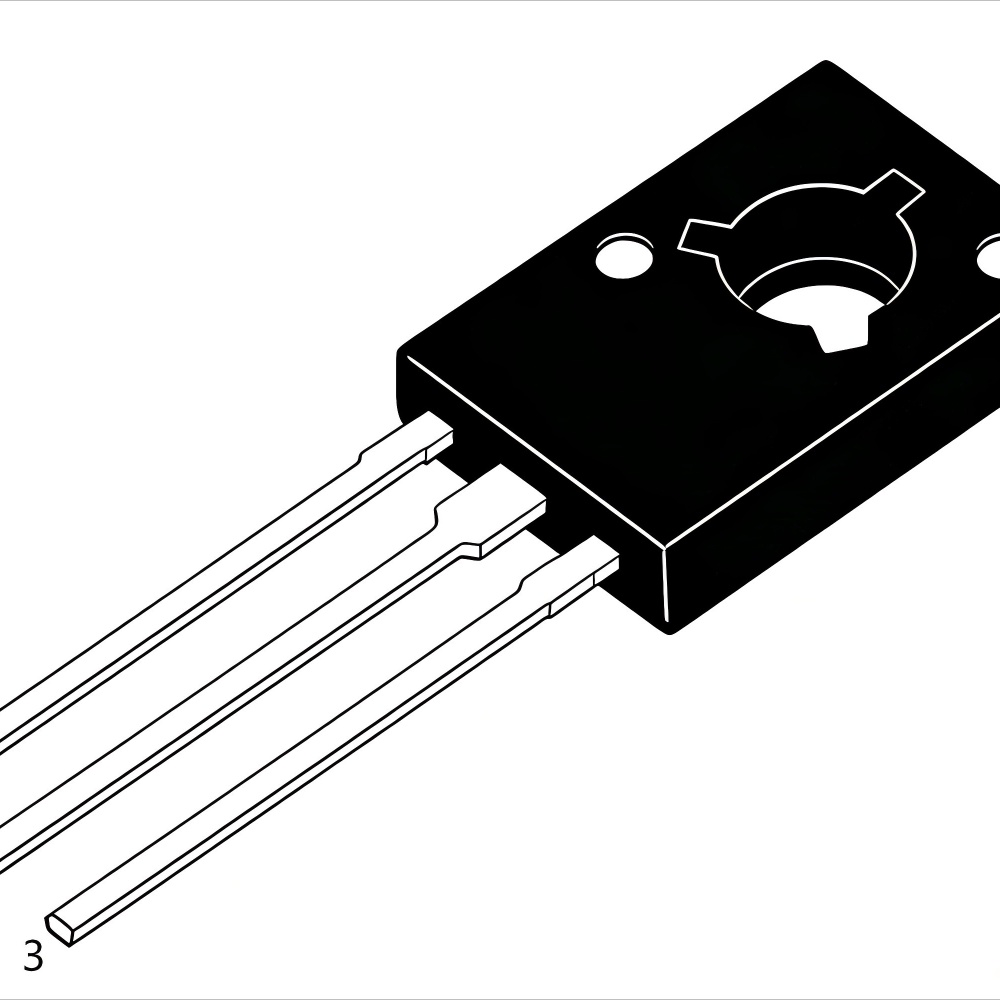

MJE700

产品分类: 三极管(BJT)
产品描述: Silicon PNP Darlington Power Transistor
供应商型号: MJE700 TO-126
供应商: 国内现货
标准整包数: 5
ISC/无锡固电半导体 三极管(BJT) MJE700

MJE700概述


    产品简介


    MJE700 是由 INCHANGE Semiconductor 生产的一款硅PNP达林顿功率晶体管。这款晶体管具备高增益特性,适用于通用放大器和低速开关应用。其独特的设计确保了批量生产的一致性和稳定性,使其能够在各种环境中可靠运行。

    技术参数


    绝对最大额定值(Ta=25℃)
    - VCBO (Collector-Base Voltage):-60V
    - VCEO (Collector-Emitter Voltage):-60V
    - VEBO (Emitter-Base Voltage):-5V
    - IC (Collector Current-Continuous):-4A
    - IB (Base Current):-0.1A
    - PC (Collector Power Dissipation):40W (TC=25℃)
    - TJ (Junction Temperature):150℃
    - Tstg (Storage Temperature Range):-55~150℃
    热特性
    - Rth j-c (Thermal Resistance, Junction to Case):3.13℃/W
    电气特性
    - TC=25℃除非另有说明
    - V(BR)CEO (Collector-Emitter Breakdown Voltage):-80V (IC= -50mA; IB= 0)
    - VCE(sat)-1 (Collector-Emitter Saturation Voltage):-2.5V (IC= -1.5A; IB= -30mA)
    - VCE(sat)-2 (Collector-Emitter Saturation Voltage):-3.0V (IC= -4A; IB= -40mA)
    - VBE(on)-1 (Base-Emitter On Voltage):-2.5V (IC= -1.5A; VCE= -3V)
    - VBE(on)-2 (Base-Emitter On Voltage):-3.0V (IC= -4A; VCE= -3V)
    - ICEO (Collector Cutoff Current):-0.1mA (VCE= -80V; IB= 0)
    - ICBO (Collector Cutoff Current):-0.1mA (VCB= -80V; IE= 0);-0.5mA (VCB= -80V; IE= 0; TC= 100℃)
    - IEBO (Emitter Cutoff Current):-2.0mA (VEB= -5V; IC= 0)
    - hFE-1 (DC Current Gain):750 (IC= -1.5A ; VCE= -3V)
    - hFE-2 (DC Current Gain):1000 (IC= -4A ; VCE= -3V)

    产品特点和优势


    MJE700 具备以下显著特点:
    1. 高电流增益:典型值为2000,能够提供强大的驱动能力。
    2. 批量一致性:减少批间差异,提高产品可靠性。
    3. 宽温度范围:工作温度范围广,适合恶劣环境。
    4. 高可靠性:通过严格的质量控制和测试,确保长期稳定运行。

    应用案例和使用建议


    MJE700 主要用于通用放大器和低速开关应用。例如,在工业自动化系统中,可以作为驱动电机或继电器的开关组件。为了获得最佳性能,建议遵循以下使用建议:
    1. 散热管理:确保适当的散热措施以防止过热。
    2. 电压保护:在应用中添加稳压电路,避免电压瞬变引起的损坏。
    3. 选择合适的驱动电路:确保基极驱动电流足够以维持高电流增益。

    兼容性和支持


    MJE700 可以与其他标准电子元器件兼容,方便集成到现有系统中。INCHANGE Semiconductor 提供详尽的技术支持和售后服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. Q: 过高的工作温度导致晶体管损坏
    - A: 检查散热设计,增加散热片或采用强制风冷方式。
    2. Q: 晶体管无法正常工作
    - A: 检查基极驱动电流是否充足,确保达到饱和状态。
    3. Q: 噪声干扰
    - A: 添加滤波电容和接地电容,减小噪声影响。

    总结和推荐


    MJE700 是一款高性能的硅PNP达林顿功率晶体管,具备高电流增益、宽温度范围和高可靠性等特点,非常适合于通用放大器和低速开关应用。我们强烈推荐此产品给需要高效、稳定电子元器件的用户。

MJE700参数

参数
最大功率耗散 -
最大集电极发射极饱和电压 -
配置 -
晶体管类型 -
VCEO-集电极-发射极最大电压 -
集电极截止电流 -
VEBO-最大发射极基极电压 -
VCBO-最大集电极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极电流 -
通用封装 TO-126
