2SC3280

产品分类:
产品描述:
供应商型号: 2SC3280 TO-3PL
供应商: 国内现货
标准整包数: 5

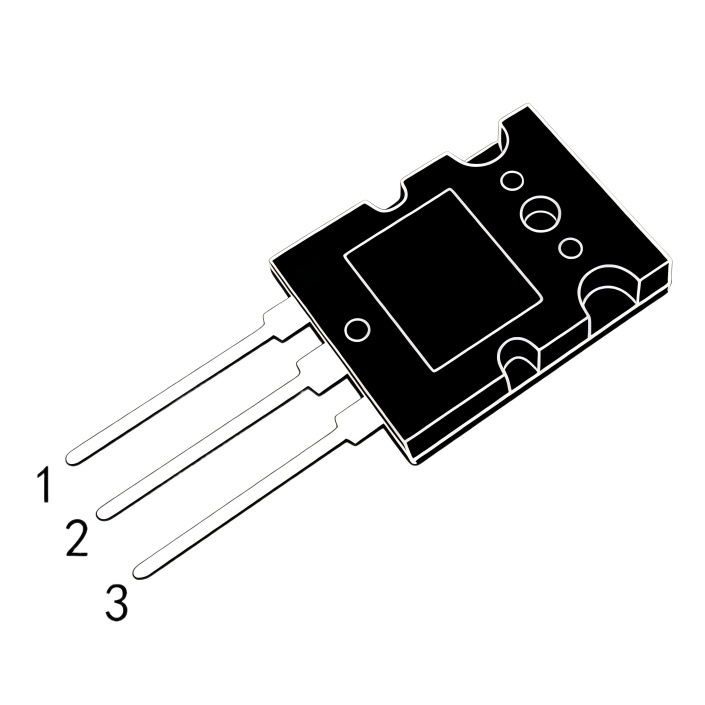

ISC/无锡固电半导体  2SC3280

2SC3280概述


    产品简介


    isc Silicon NPN Power Transistor 2SC3280 是一款高性能的NPN功率晶体管,广泛应用于各种电力放大器和其他高要求的电子系统中。它具有出色的稳定性和可靠性,能够承受较高的电压和电流。该产品常用于高保真音频放大器的输出级,能够处理高达80W的功率,确保音频信号的纯净度和动态范围。

    技术参数


    以下是2SC3280的主要技术参数,这些参数对于理解其性能至关重要:
    | 参数符号 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | V(BR)CEO | 集电极-发射极击穿电压 | IC = 50mA, IB = 0 | 160 V |
    | VCE(sat) | 集电极-发射极饱和电压 | IC = 8A, IB = 0.8A 2.0 V |
    | VBE(on) | 基极-发射极开启电压 | IC = 6A, VCE = 5V 1.5 V |
    | ICBO | 集电极截止电流 | VCB = 160V, IE = 0 5.0 μA |
    | IEBO | 发射极截止电流 | VEB = 5V, IC = 0 5.0 μA |
    | hFE-1 | 直流电流增益 (Class 1) | IC = 1A, VCE = 5V | 55 | 160
    | hFE-2 | 直流电流增益 (Class 2) | IC = 6A, VCE = 5V | 35 |
    | fT | 电流增益-带宽积 | IC = 1A, VCE = 5V 30 MHz |
    | COB | 输出电容 | IE = 0, VCB = 10V 220 | pF |

    产品特点和优势


    2SC3280具备以下几个显著特点和优势:
    1. 稳定的性能:最小的批间差异,确保每批次的产品性能一致,保证稳定可靠的运行。
    2. 高电流承载能力:连续集电极电流可达12A,能够应对高强度的应用需求。
    3. 优异的频率响应:电流增益-带宽积达到30MHz,适合高频应用。
    4. 高耐压:集电极-发射极击穿电压达到160V,确保设备在高压环境下也能正常工作。
    5. 良好的散热能力:最大集电极耗散功率为120W,配合适当的散热措施可长期稳定工作。

    应用案例和使用建议


    2SC3280在多个领域有着广泛应用,如功率放大器和高保真音频系统的输出级。在使用过程中,需要注意以下几点以确保最佳效果:
    1. 散热管理:由于高功耗可能导致过热,需合理设计散热系统,如使用散热片或散热风扇。
    2. 电路布局:合理布局电路板,减少寄生电感和电容的影响,提升整体性能。
    3. 驱动电路设计:选择合适的基极电阻以确保足够的驱动电流,避免开关损耗过高。

    兼容性和支持


    2SC3280通常与其他标准的NPN功率晶体管具有良好的兼容性,适用于多种应用场合。厂商提供详细的技术文档和支持服务,帮助客户进行选型和应用开发。

    常见问题与解决方案


    1. 过热问题:
    - 问题:长时间高负荷工作导致晶体管过热。
    - 解决方案:增加散热片或散热风扇,确保良好通风和散热。

    2. 噪声问题:
    - 问题:音频放大器存在杂音或失真。
    - 解决方案:检查电源稳定性,使用低噪声稳压器;优化电路布局,减少干扰。
    3. 开关损耗问题:
    - 问题:晶体管在开关过程中的损耗较大。
    - 解决方案:选择合适的基极电阻,保证驱动电流足够但不过大,避免不必要的损耗。

    总结和推荐


    综上所述,2SC3280是一款高性能的NPN功率晶体管,具备出色的稳定性和可靠性,特别适合于高保真音频放大器和其它需要较高功率输出的应用场合。它的稳定性能、高电流承载能力和优异的频率响应使其在市场上具有很强的竞争力。因此,强烈推荐使用这款产品。

2SC3280厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

2SC3280数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 ISC/无锡固电半导体 2SC3280 2SC3280数据手册

2SC3280封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.25
400+ ¥ 7.2
库存: 3200
起订量: 5 增量: 400
交货地:
最小起订量为:5
合计: ¥ 56.25
