2N6355

产品分类:
产品描述:
供应商型号: 2N6355 TO-3
供应商: 国内现货
标准整包数: 5

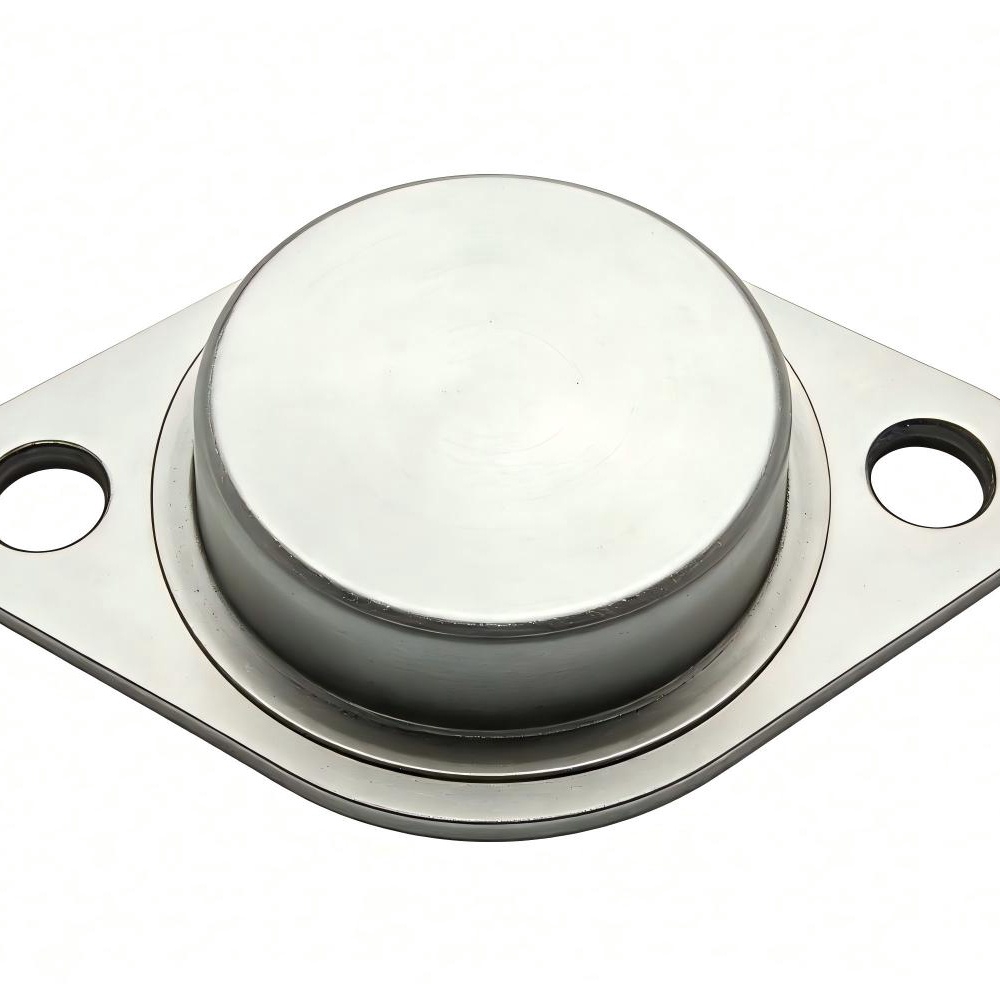

ISC/无锡固电半导体  2N6355

2N6355概述

    2N6355 Silicon NPN Darlington Power Transistor 技术手册

    产品简介


    2N6355 是一种硅 NPN 达林顿功率晶体管,适用于通用功率放大器和低频开关应用。该产品以其高直流电流增益(hFE)和低集电极饱和电压而著称,非常适合需要高功率输出的应用场合。

    技术参数


    - 绝对最大额定值 (Ta=25℃)
    - 集电极-基极电压 (VCBO): 50V
    - 集电极-发射极电压 (VCEO): 40V
    - 发射极-基极电压 (VEBO): 5V
    - 集电极连续电流 (IC): 20A
    - 基极连续电流 (IB): 0.5A
    - 集电极耗散功率@TC=25℃ (PC): 150W
    - 结温 (TJ): 200℃
    - 存储温度 (Tstg): -65~200℃
    - 热特性
    - 热阻 (Rth j-c): 1.09℃/W
    - 电气特性 (TC=25℃)
    - 集电极-发射极维持电压 (VCEO(SUS)): 40V
    - 集电极-发射极饱和电压 (VCE(sat)-1): 2.0V (IC=10A, IB=40mA)
    - 集电极-发射极饱和电压 (VCE(sat)-2): 4.0V (IC=20A, IB=1A)
    - 基极-发射极饱和电压 (VBE(sat)): 4.0V (IC=20A, IB=1A)
    - 基极-发射极导通电压 (VBE(on)): 2.8V (IC=10A, VCE=4V)
    - 发射极截止电流 (IEBO): 5mA (VEB=5V, IC=0)
    - 集电极截止电流 (ICEO): 1mA (VCE=40V, IB=0)
    - 集电极-基极截止电流 (ICBO): 0.5mA (VCB=50V, IE=0)
    - 直流电流增益 (hFE-1): 500 (IC=4A, VCE=5V)
    - 直流电流增益 (hFE-2): 100 (IC=20A, VCE=5V)

    产品特点和优势


    - 高直流电流增益: hFE 最小值为 500,最大值可达到 5000,确保了在各种负载条件下的高效率。
    - 低集电极饱和电压: VCE(sat) 的低值降低了功率损耗,提高了整体性能。
    - TO-3 封装: 便于散热,适用于高功率应用。
    - 100% 雪崩测试: 确保了产品的可靠性和一致性,减少了批次之间的差异。
    - 抗冲击和抗振动能力: 在恶劣环境下依然能保持稳定的性能。

    应用案例和使用建议


    - 应用场景: 广泛应用于通用功率放大器和低频开关应用,如电机驱动、照明系统、音频放大器等。
    - 使用建议:
    - 为确保良好的散热效果,建议使用合适的散热片并保证良好的空气流通。
    - 使用低感抗线缆连接电源,以减少电压降。
    - 考虑到过高的结温可能导致损坏,建议在设计时合理控制电路的工作条件。

    兼容性和支持


    - 2N6355 支持标准的 TO-3 封装,与市场上大多数相同的封装形式兼容。
    - ISC 提供全面的技术支持和售后服务,用户可以通过官方网站获取详细资料和联系技术支持。

    常见问题与解决方案


    - Q: 如何处理过高的结温?
    - A: 确保良好的散热,使用适当的散热器,并保证空气流通。

    - Q: 如何避免击穿电压过高导致的损坏?
    - A: 按照电气特性表中的规定值设置电压,确保不超过最大额定值。

    总结和推荐


    2N6355 硅 NPN 达林顿功率晶体管以其高直流电流增益、低集电极饱和电压和可靠的性能,成为众多高功率应用的理想选择。尽管价格较高,但其优异的性能和可靠性使其成为值得推荐的产品。对于需要高效、可靠功率管理的工程师和技术人员来说,2N6355 是一个理想的选择。
