2SC3626

产品分类:
产品描述:
供应商型号: 2SC3626 TO-220F
供应商: 国内现货
标准整包数: 5

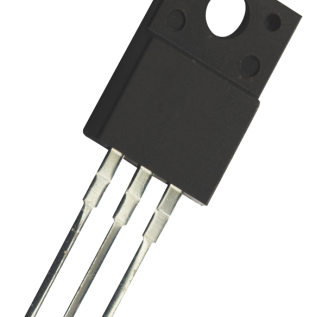

ISC/无锡固电半导体  2SC3626

2SC3626概述

    2SC3626 NPN功率晶体管技术手册

    产品简介


    2SC3626是由ISC公司生产的NPN型功率晶体管,主要用于开关调节器、高压开关应用以及高速DC-DC转换器等。该晶体管具有高耐压、高速开关特性和较小的批次间差异,适用于需要可靠操作和高性能的电子系统中。

    技术参数


    - 绝对最大额定值(Ta=25℃)
    - VCBO (Collector-Base Voltage): 500V
    - VCEO (Collector-Emitter Voltage): 400V
    - VEBO (Emitter-Base Voltage): 7V
    - IC (Collector Current - Continuous): 8A
    - ICM (Collector Current - Peak): 10A
    - IB (Base Current - Continuous): 4A
    - PC (Collector Power Dissipation @ Ta=25℃): 2W
    - PC (Collector Power Dissipation @ TC=25℃): 40W
    - TJ (Junction Temperature): 150℃
    - Tstg (Storage Temperature Range): -55~150℃
    - 电气特性(TC=25℃)
    - V(BR)CEO (Collector-Emitter Breakdown Voltage): 400V
    - V(BR)CBO (Collector-Base Breakdown Voltage): 500V
    - VCE(sat) (Collector-Emitter Saturation Voltage): 1.0V
    - VBE(sat) (Base-Emitter Saturation Voltage): 1.5V
    - ICBO (Collector Cutoff Current): 100μA
    - IEBO (Emitter Cutoff Current): 1mA
    - hFE-1 (DC Current Gain): 15 (IC=1A, VCE=5V)
    - hFE-2 (DC Current Gain): 10 (IC=4A, VCE=5V)
    - tr (Rise Time): 1.0μs (IC=4A, IB1=-IB2=0.4A, VCC≈200V, RL=50Ω, PW=20μs, Duty≤1%)
    - tf (Fall Time): 1.0μs
    - tstg (Storage Time): 2.5μs

    产品特点和优势


    2SC3626具备以下特点和优势:
    - 高耐压:VCEO达400V,适合高电压环境。
    - 高速开关:适用于需要快速响应的应用,如开关调节器和DC-DC转换器。
    - 稳定的性能:批次间差异小,确保稳定可靠的操作。
    - 宽温度范围:能够在广泛的温度范围内正常工作,提高了应用的灵活性。

    应用案例和使用建议


    2SC3626广泛应用于开关调节器和高压开关应用,例如:
    - 开关电源:利用其高耐压和高速开关特性,可以有效提高电源效率。
    - 高速DC-DC转换器:利用其快速响应能力,可实现高效的能量转换。
    使用建议:
    - 在设计电路时,需注意散热设计,以确保晶体管在高负载下能够稳定工作。
    - 确保提供充足的基极驱动电流,以维持晶体管的正常导通状态。
    - 在高频率应用中,考虑布局设计以减少寄生电容的影响。

    兼容性和支持


    - 该晶体管可与其他标准接口的电子元器件兼容,适用于多种电路设计。
    - ISC公司提供详尽的技术支持和售后服务,包括设计指导和技术咨询。

    常见问题与解决方案


    - 问题1:如何选择合适的基极驱动电流?
    - 解决方案:根据应用需求计算所需的基极驱动电流,一般情况下推荐电流为IC的十分之一。

    - 问题2:如何进行散热设计?
    - 解决方案:选用适当的散热片或散热器,并考虑风冷或水冷的方式。具体设计需要根据晶体管的功率耗散情况来确定。

    总结和推荐


    综上所述,2SC3626是一款高性能、高可靠性的NPN功率晶体管,适用于各种高压、高速开关应用。其卓越的电气特性和良好的稳定性使其成为许多电子系统的理想选择。对于需要高效、稳定工作的场合,强烈推荐使用2SC3626。

2SC3626厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

2SC3626数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 ISC/无锡固电半导体 2SC3626 2SC3626数据手册

2SC3626封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.25
1000+ ¥ 7.2
库存: 7500
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 56.25
