ESD5Z3V3

产品分类: 其他二极管
产品描述: 封装:SOD-523 参数:VR=100V IF=0.2A VF=1.0V IR=100uA trr=4nS
供应商型号: 31M-ESD5Z3V3
供应商: 云汉优选
标准整包数: 50
MDD/辰达半导体 其他二极管 ESD5Z3V3

ESD5Z3V3概述


    产品简介

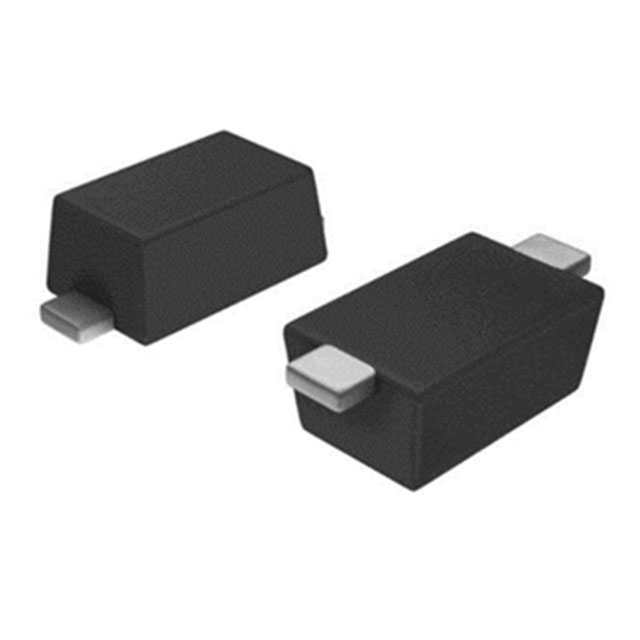

    SOD-523 塑料封装静电保护二极管(ESD5Z系列)
    产品类型:
    SOD-523 塑料封装的静电保护二极管(ESD5Z系列),主要用于各种电压敏感组件的静电放电(ESD)和瞬态电压事件保护。
    主要功能:
    - 通过IEC 61000-4-2 Level 4 ESD保护标准
    - 低漏电流,适用于便携式仪器和个人数字助理(PDA)
    - 适合单向I/O线路保护
    应用领域:
    - 手机和配件
    - 微处理器设备
    - 笔记本电脑、台式机和服务器
    - 数码相机
    - 电源供应器

    技术参数


    机械特性:
    - 封装:SOD-523
    - 阻燃等级:UL 94V-0
    绝对最大额定值:
    - IEC 61000−4−2(空气放电):±30 kV
    - IEC 61000−4−2(接触放电):±22 kV
    - 最大焊接温度(10秒):260°C
    - 结温(TJ)和存储温度(TSTG):−55°C到+150°C
    - 瞬态电压抑制器(TVS)总功率耗散(FR-5板)@Ta=25°C:150 mW
    电气特性(TA=25°C):
    - VRWM(最高持续工作电压):2.5V, 3.3V, 5V, 6V, 7V, 12V, 15V
    - 最小钳位电压:2.5V(ESD5Z2V5), 3.3V(ESD5Z3V3), 5.0V(ESD5Z5V0)等
    - 最大峰值脉冲电流(PPK):20 A(ESD5Z12V), 23 A(ESD5Z15V)

    产品特点和优势


    产品优势:
    - 高可靠性: 达到IEC 61000-4-2 Level 4 ESD保护标准,提供可靠防护。
    - 低漏电流: 有效降低不必要的能量消耗,提升系统效率。
    - 快响应时间: 快速响应,迅速将过电压钳制在安全范围内。
    - 小尺寸: SOD-523 封装使其适合便携式设备如手机、数码相机等应用。

    应用案例和使用建议


    应用案例:
    - 手机及其配件:利用其小尺寸和高可靠性保护电路免受ESD影响。
    - 笔记本电脑和其他消费电子设备:通过提供低漏电流和快响应时间来提高系统的稳定性和寿命。
    使用建议:
    - 在选择具体型号时,根据工作电压进行匹配,确保VRWM与系统电压一致。
    - 使用时要注意放置位置,避免靠近发热元件以保证温度稳定性。

    兼容性和支持


    兼容性:
    - ESD5Z 系列广泛应用于各类消费电子产品,与大多数电路设计兼容。
    - 采用标准SOD-523封装,易于集成到现有系统中。
    支持和维护:
    - 厂商提供详细的规格书和技术文档,方便用户理解和使用。
    - 客户服务热线和在线技术支持,解答用户在使用过程中的任何问题。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题: 如何判断是否需要安装保护二极管?
    - 解决方案: 考虑设备的抗ESD能力,若低于标准,则需要安装保护二极管。

    - 问题: 高温环境下工作会影响二极管性能吗?
    - 解决方案: 需要控制焊接温度不超过260°C(10秒)。高温环境建议采取散热措施。

    总结和推荐


    综合评估:
    - ESD5Z系列是针对电压敏感型设备的有效保护解决方案,具备高可靠性、低漏电流和快速响应时间等特点。
    - 由于其出色的性能和广泛应用范围,我们强烈推荐将其用于对ESD和瞬态电压敏感的应用中。
    总之,SOD-523塑料封装的ESD5Z系列二极管在各个领域都有显著的应用价值,是一款值得信赖的产品。

ESD5Z3V3参数

参数
If - 正向电流 -
Ir - 反向电流 6μA
Vr-反向电压 -
通用封装 SOD-523
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ESD5Z3V3厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

ESD5Z3V3数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 其他二极管 MDD/辰达半导体 ESD5Z3V3 ESD5Z3V3数据手册

ESD5Z3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.1053
500+ ¥ 0.085
3000+ ¥ 0.068
6000+ ¥ 0.06
9000+ ¥ 0.058
库存: 15339
起订量: 50 增量: 3000
交货地:
最小起订量为:50
合计: ¥ 5.26
